Paso 3: PCB y oferta

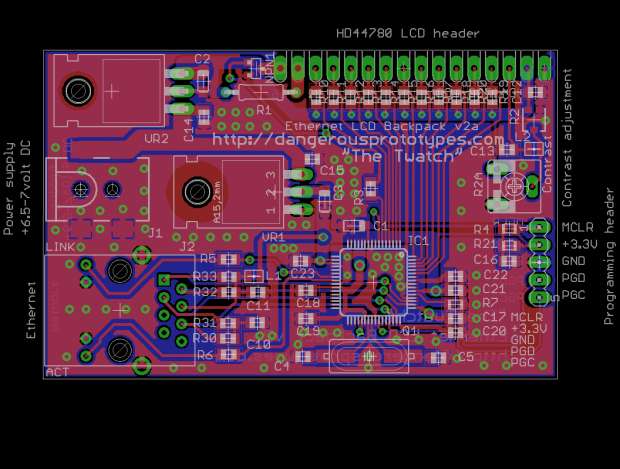

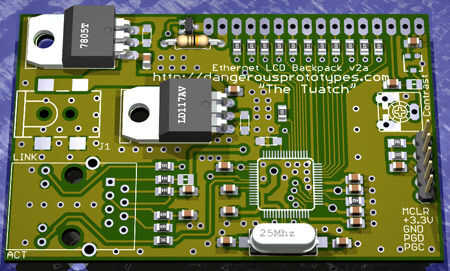

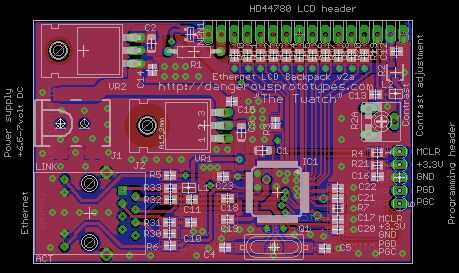

El PCB es un diseño de 2 capas con pequeños rastros y separación (10mil) alrededor de la viruta de PIC TQFP 64pin. Hemos preparado Gerber y envió de Seeed Studio servicio de PCB para abrir obras fuente. PCB adicional de nuestra orden está disponible en la tienda de Seeed Studio. Si usted compra nuestra PCB extra Asegúrese de conseguir al conector de ethernet de HanRun que se ajusta a la placa.
Puesto que los agujeros de montaje en LCD 20 x 4 varían, no tratamos de encajar el PCB para los agujeros de la pantalla LCD. Hemos hecho tan pequeño como sea posible, como de SparkFun mochila LCD serial, por lo que permanece fuera del camino de los hoyos originales. Como efecto secundario, también no es terriblemente torpe detrás de alguna pantalla más pequeñas como este 16 x 2 LCD en Adafruit.
Lista de piezas
[PNG].
Parte | Valor | Paquete
IC1 PIC 18F67J60 TQFP-64
C1-3 condensador de 10uF tantalio, 10volts + SMC_A
C4, 5 condensadores de 33pF 0805
C10, 11, C14-23 0.1uF condensador 0805
ICSP 5 x 0,1" jefe del pin macho
J1 conector de alimentación de 2,1 mm SMD SMD
HR911105A J2 conector ethernet RJ-45
L1, L2 grano de ferrita, 200ma + 0805
NPN1 transistor NPN 250hfe, 800ma + SOT-23
Q1 cristal de MHz SMD 25 HC49UP
R2(A) 10 K solo girar a la resistencia de corte 3 mm SMD o a través del orificio
R3 resistencia de 240 ohmios 0805
R4-6 resistencia de 390 ohmios 0805
R7 resistencia de ohmios 2.260, de 1% 0805
R10-21 resistencia de 10.000 ohmios 0805
R30-33 49,9 ohms resistencia, de 1% 0805
VR1 regulador de 3.3 voltios LDO (LD1117) TO-220
VR2 7805T regulador de 5 voltios a 220
HD44780 LCD 20 x 4 HD44780 carácter LCD
