Paso 2: Conectar el puntero láser
Usted puede encontrar estas muy baratos en algunas tiendas, sé que mina bajo $3.
Desenrosque el extremo y saque las pilas.

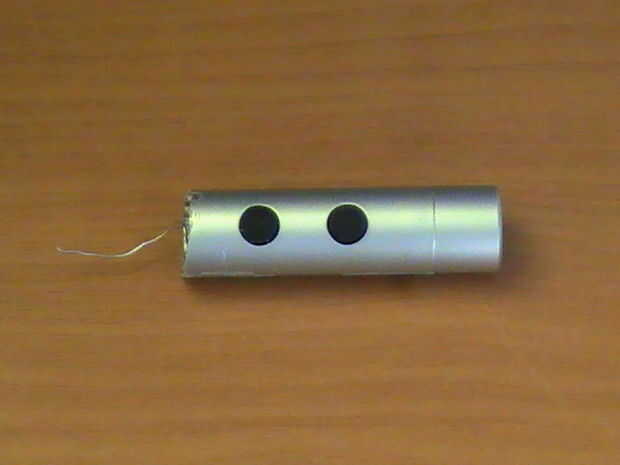

Utilice una sierra o un cuchillo afilado seraded cortar de 1 a 1/2 pulgada del puntero láser, para que pueda acceder la primavera. No necesitará hacer este dependiendo de qué tipo de puntero láser que encontrado.

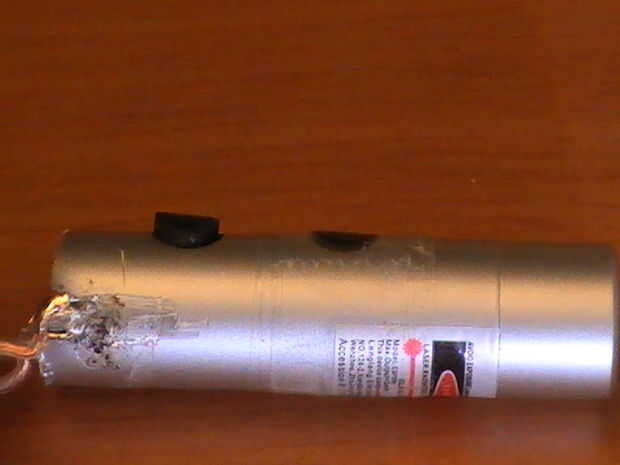

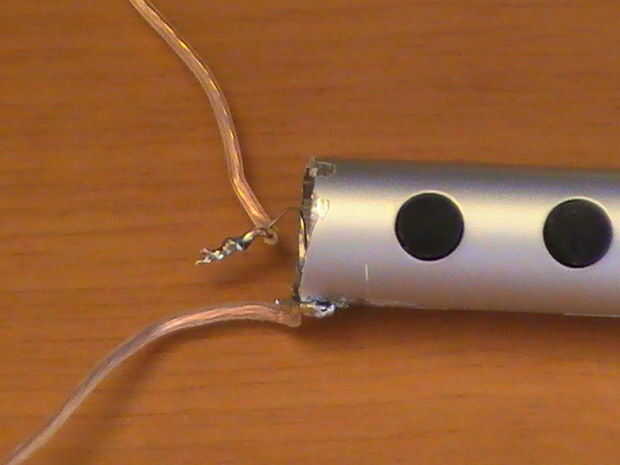

Conectar y soldar un cable a la primavera (mina hacia fuera doblado para que sea más fácil) entonces áspero a una parte pequeña de la parte exterior del puntero láser con un cuchillo/lija/alicates ect por lo que se puede soldar a la carcasa. Luego tape el botón que activa el láser.
En mi puntero láser el resorte es + y el cuerpo - tuyo podría revertirse. La mejor manera de comprobar es que tome nota de qué posición de las baterías van en, las células de moneda tendrán + marcan por un lado, si ese lado toca el resorte entonces la primavera es +.
Conecte el alambre (carcasa) a digital pin 13 en su arduino y - cable (primavera) a tierra.
Ahora carga el arduino sketch y asegurarse de que están recibiendo las lecturas de la LDR y que el láser está en.
Para lograr esto debe descomentar esta línea:
/ / Serial.println(ldrVal);
y comente éste:
Serial.print("1") de ;
Si todo está bien puede la posición del láser y LDR en un de posición fija, rebota el láser a la LDR con un espejo para ver su registro. Cuando el láser se detecta debe imprimir un "1". Puede que necesite ajustar los valores de umbral dependiendo su LDR.
