Paso 2: Hardware, segunda parte;
Estoy suponiendo que estés familiarizado con LED. Cierta cantidad de corriente pasa a través de diodo, alguien susurra "Deje allí sea luz" y tadaa! ¿Lo que necesita para hacer un flujo de corriente? Aplicar tensión. ¿Cómo? Con los cables... y fuente de energía. Vamos a cortocircuito todos los bolos de cátodo y cualquier pin con 3.3 V a su ánodo brillará!.

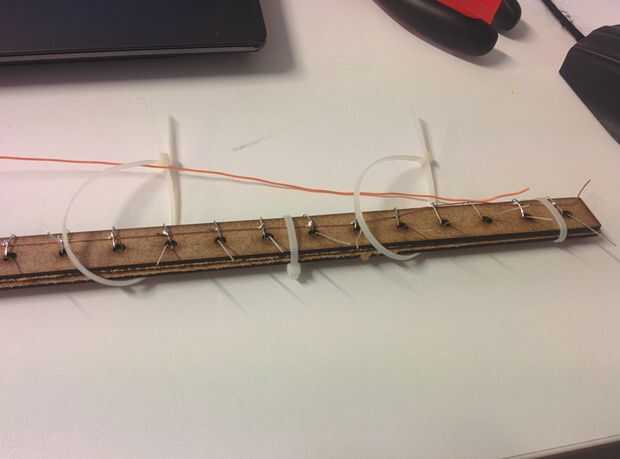

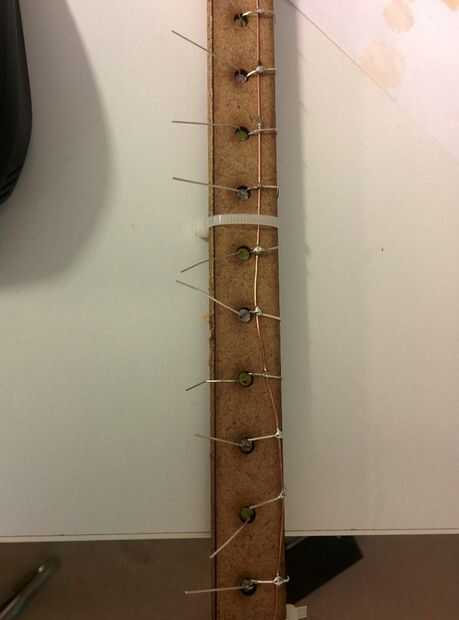

¿Qué sucede si se aplica voltaje a la terminal equivocada? Diodo se quema (de manera destructiva). Es por ello que se debe prestar atención colocando LEDs en orden correcto. Vas a corto circuito corto pedazo de metal que sale de LED. Un trozo de cable desnudo funcionará muy bien. No te preocupes cualquier perturbación a este cable. Se dañó su mano ni de LED.

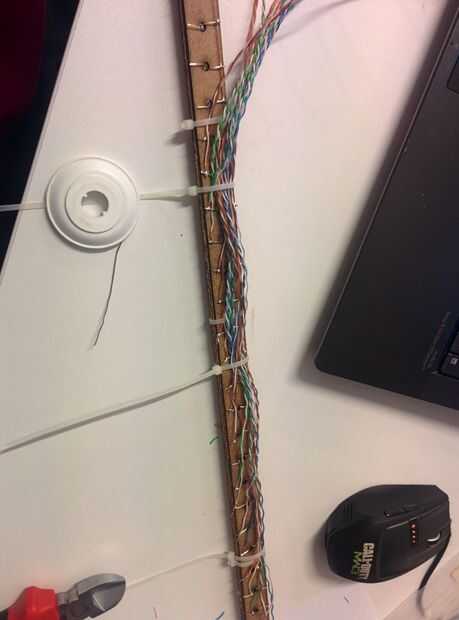

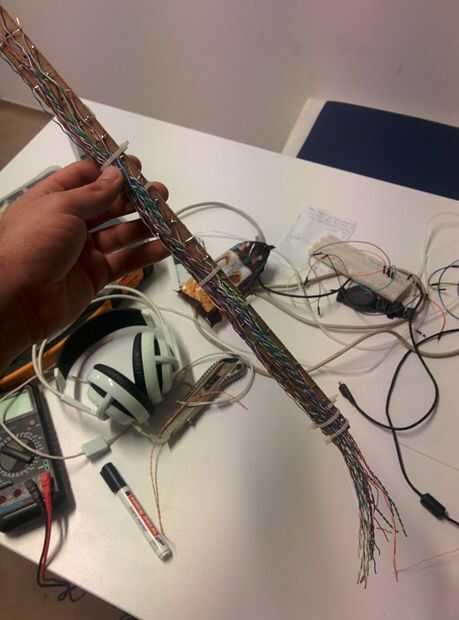

Después de soldar pernos de tierra a un alambre, se puede proceder a cables y soldar otro LED. No seas tacaño con la longitud del cable. Mejor largo que corto. Con el sello de la cerradura del plástico después de varios LED hará que los cables más estable. Que no quieras romper en medio de disparos.
Pelar cada cable solo para cerca de 1 cm y colocarlos en protoboard con orden correcto. Entonces utilice el puente para conectar al Arduino. No te olvides de conectar tierra del LED al pin Arduino GND.

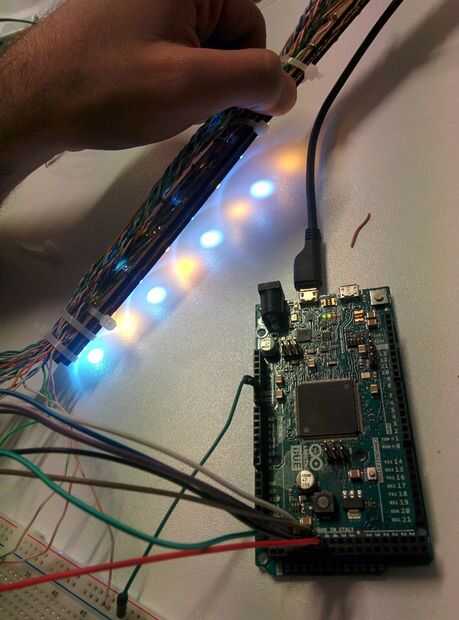

Ahora somos buenos ir! Escribir sencillo sketch de Arduino y prueba si tu LED está trabajando! Si no, tirar algunos limones a Cave Johnson ( Portal cosa es..).
