Paso 20:

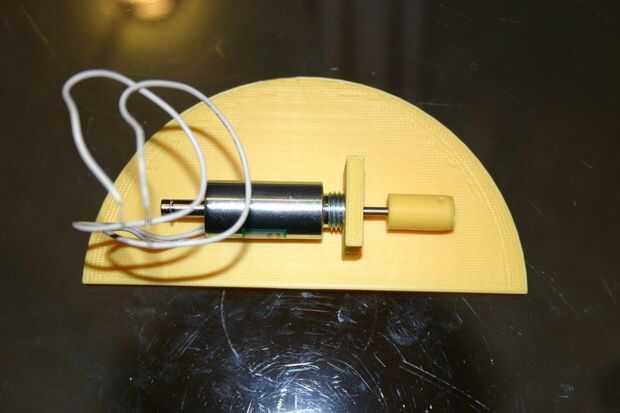

¿Cómo hacer una pieza como esta en el software 123d?
Para empezar, seleccione un cilindro. Establecer el radio, ratón; entonces (6mm) de espesor, clic del ratón. Ir a una vista desde arriba (verás un círculo). Seleccione la herramienta "draw" y seleccione "dibujar rectángulo". Comenzando en el centro del círculo, dibujar un rectángulo que cubre el cuadrante derecho inferior entera del círculo. Elegir sacar. Elige el cuadrante derecho inferior y escoge-6 mm (menos va abajo, positivo extruye hacia arriba). Seleccione "cortar". Ahora, dibuje un rectángulo en el centro del círculo que lleva a cabo el cuadrante izquierdo inferior. Elegir sacar, seleccionar ese cuadrante,-6 mm, corte. Ahora tienes un semicírculo.
Dibuje un rectángulo donde desee la pieza que sujeta el solenoide que. Elegir sacar. Seleccione el rectángulo. Elija 20mm (20 positivo) y elija Agregar. Extruir. Ahora, vaya a vista (superior derecha) y escoge la derecha. Verás el lado que necesita "hacer" por su agujero de solenoide. Elija "dibujar", entonces el "círculo". Coloque el centro del círculo donde se desee; clic del ratón. Elige el radio de clic del ratón. Extrusión, seleccionar el círculo, de-10 mm (parece no importa si son agujeros de corte en aire, acaba de obtener el material si quieres), corte. Guardar y listo.
