Paso 11: Construcción - montaje superficial
Empecé poniendo una capa de soldadura en las almohadillas donde se montaría el chip. Tuve que usar una mecha de desoldadura para quitar soldadura exceso de algunos de los cojines donde fueron solderbridges entre las almohadillas.
Luego poner el chip en las almohadillas y ajustar cuidadosamente la posición de él. Luego tocaba uno de los pines de la esquina del chip con la punta del soldador para que derrita la soldadura por debajo de ella. Comprobé que el resto de los pines todavía estaban en las almohadillas y no había sido sesgada e hizo lo mismo con el pin en la esquina opuesta.
Ahora el chip fueron sujetados firmemente sostenía la punta en cada pin (o más probablemente, dos pins al mismo tiempo) por un segundo o dos para que todos los pines tienen soldados en las almohadillas.
Revisé para puentes no deseados entre las clavijas con una luz brillante una lupa y se veía bien enseguida.

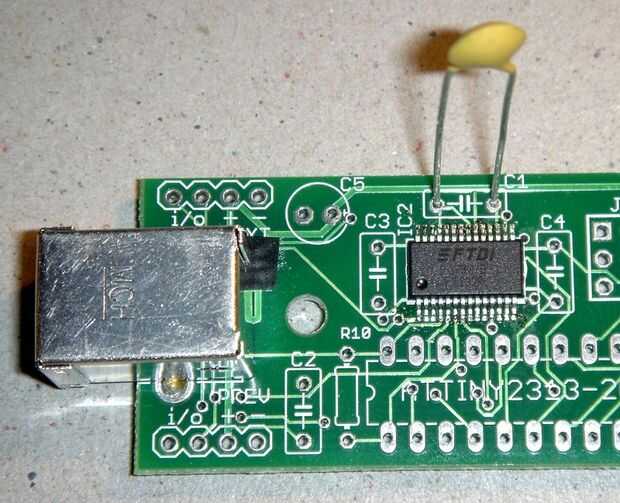

Manera temporal instalé el condensador que se encarga de la generación de 3,3 voltios para el chip y el conector USB y conectado el equipo.
El equipo dijo Bing-Bong! Se detectó un nuevo dispositivo USB y un puerto serie nuevo. Hasta ahora, bien.
Como veis en la foto tuve que poner un trozo de cinta aislante debido a un error menor en el diseño del circuito. Se me olvidaba que el conector USB es metálico en su parte inferior y que será cortocircuitar cualquier conexiones o vías que está debajo de él - y allí tuve tres vias. Bueno, la próxima generación de placas será mejor.
