¿U-Disp - The Digg (tm) pantalla (fuente abierta) (2 / 18 paso)

Paso 2: Lo que usted necesita

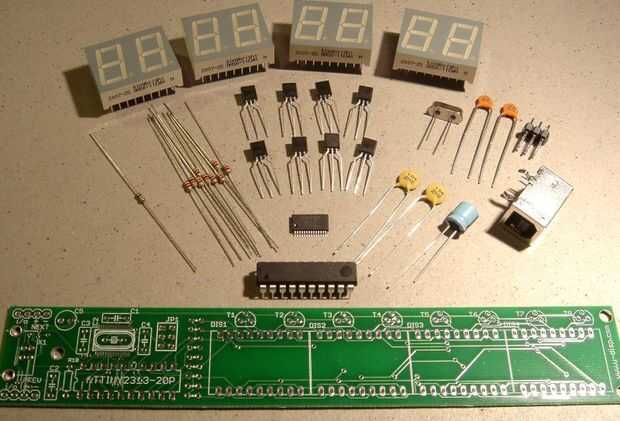

Las pantallas están pobladas diferentemente dependiendo de si es la primera pantalla o uno de los siguientes de una cadena de muestra.

Para la primera pantalla necesitas los siguientes elementos:

(1) ATtiny2313 - microcontrolador
(1) FT232R - convertidor USB a serie
(1) PCB U-disp
(4) doble dígitos siete segmentos de CA muestra
(8) BC547 - transistores NPN de pequeña señal
(9) resistencias de ohm 82
(1) resistencia de 10 K
(2) 100 condensadores nF
(1) condensador de electrolito 100 uF
(1) conector USB

Para las siguientes pantallas usted necesita los siguientes elementos:

(1) ATtiny2313 - microcontrolador
(1) cristal 6 MHz
(1) PCB U-disp
(4) doble dígitos siete segmentos de CA muestra
(8) BC547 - transistores NPN de pequeña señal
(9) resistencias de ohm 82
(1) resistencia de 10 K
(2) 20 condensadores de pF
(2) 100 condensadores nF
(1) condensador de electrolito 100 uF
(1) 2 x conector Molex de 3 polos

El completado BOM (bill del material) con números de producto de Mouser están disponibles en el sitio del proyecto www.u-disp.com .
