Paso 4: Prototipo - Displays y controladores

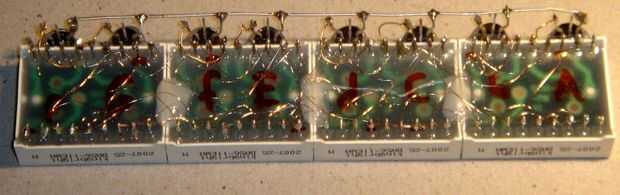

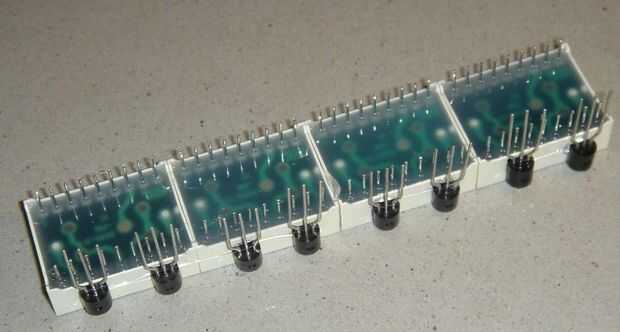

Decidí no desperdiciar cualquier veroboard o labboard para que caliente pega cuatro doble-pantallas y viró en ocho transistores NPN en ellos y luego todos juntos con alambre revestido poliuretano de 0,1 mm (calibre 38) había conectado. Este cable es ideal para trabajar con ya que se puede soldar a la derecha al aislamiento sin eliminar primero. Manivela hasta mi viejo Weller 400C envolver el alambre una vez o dos en el eje del componente y el calor y me aplique la soldadura. Él es extremadamente ahorro de tiempo, pero el empalme de la soldadura se ve como una mierda muy a menudo debido al plástico derretido.

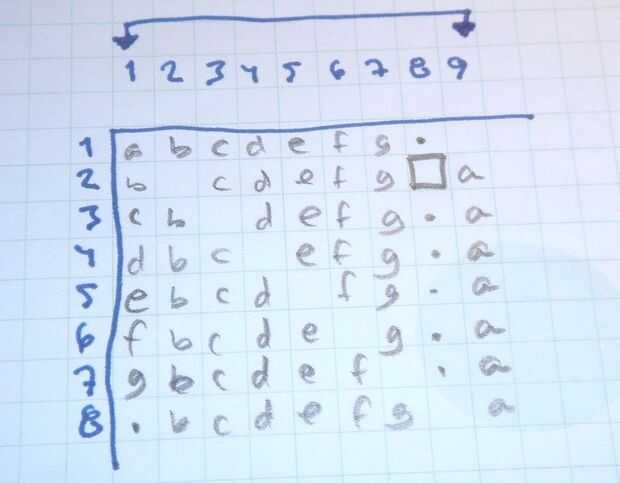

Después de soldar juntos y conectarlo a un cabezal de 10 pines a través de nueve resistencias limitadoras actuales manualmente comprobé aplicando VCC y GND en todos los pines en combinaciones y escribió las luces resultantes en una cuadrícula que descubrí que tenía una mala soldadura de empalme y que cruzo conectan los cables a los transistores driver primero y último. Era fácil de arreglar y probablemente me ahorraron horas de frustrante depurar el software por un problema no existente.

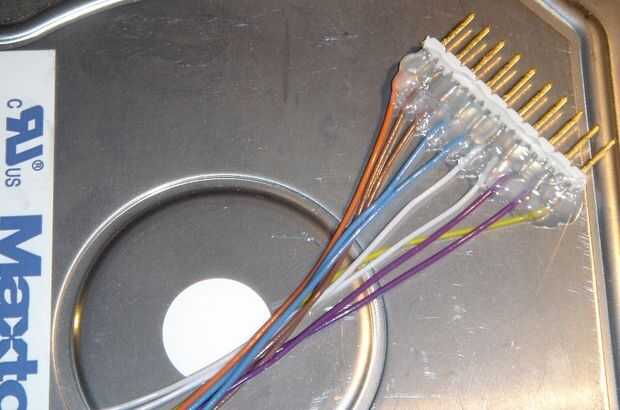

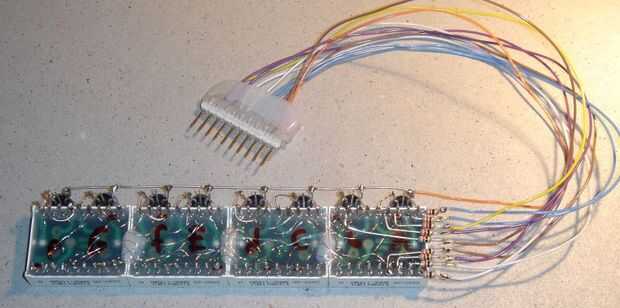

Me había conectado los cables a un cabezal de nueve polos molex y había reforzado las juntas de soldadura en él aplicando pegamento caliente a él. Colocando la cabecera de molex en frío del disco duro y luego aplicar el pegamento era fácil conseguir un buen refuerzo de pegamento.
