Paso 8: Esquemas y diseño
Después de hacer algunos pequeños cambios a los esquemas he intentado un par de variantes de la colocación de las piezas entre el conector de USB y la pantalla.

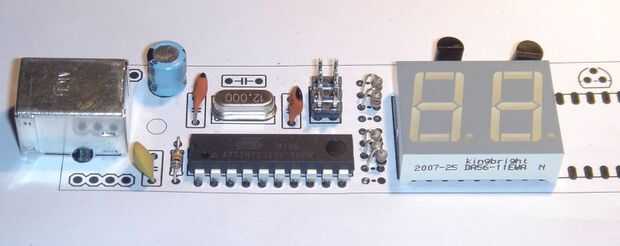

Cuando colocaron en una variante I impreso el diseño en un pedazo de papel y pegado de los componentes a través del papel para obtener una mejor imagen visual de cómo denso fue el diseño. Parece estar OK doble revisé los esquemas contra mi prototipo para ver si había alguna discrepancia.
En retrospectiva me doy cuenta que hubiera sido mejor incluir las ubicaciones de las vias en esta impresión. Con las vias visible probablemente habría noté que el conector USB puede cortocircuitar algunos de ellos.
