UB-5 plano acero desplaza @ TechShop Chandler (4 / 4 paso)

Paso 4: Doblez del acero plano

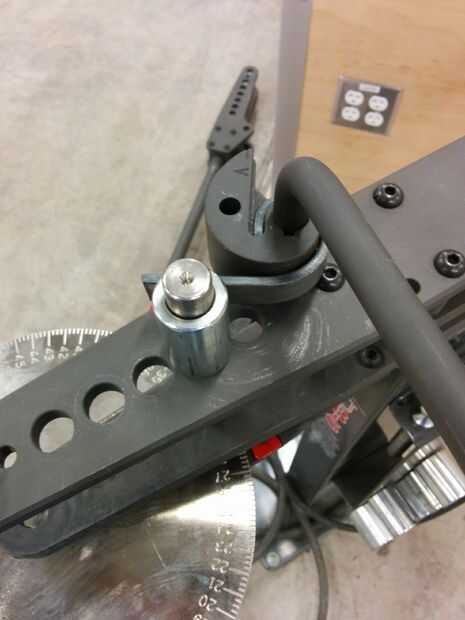

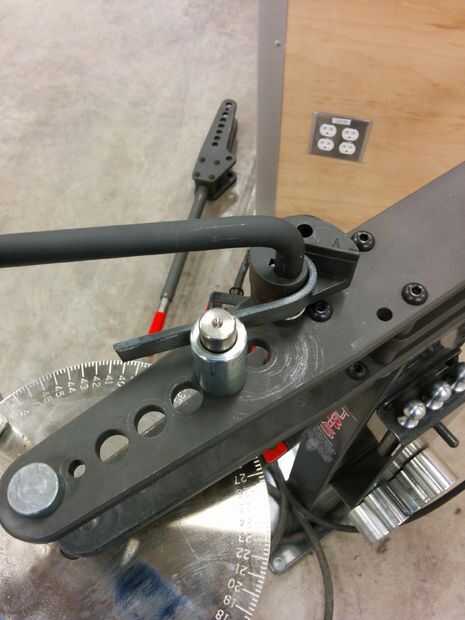

Step 6.  Una vez que tengas la configuración de dispositivo Coloque el acero plano en el dado de pequeño desplazamiento.  Asegúrese de que mantiene el nivel de acero plana o acabarás creando un pergamino que se pega hacia fuera.  (Véase el cuadro de lo que sucede cuando no tienes el nivel de acero plana)

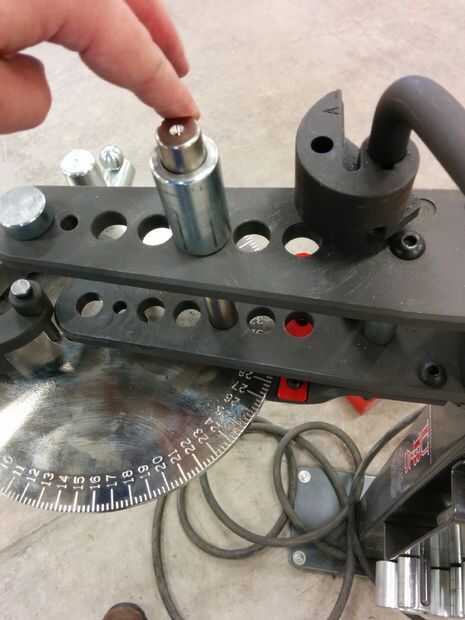

Paso 7. Manteniendo el nivel de acero plano con su mano libre a su vez la manivela hacia la izquierda.  Otra vez Asegúrese de mantener el nivel y acero plano apretado.  Hasta llegar a donde está marcada la A. Si hay material decir una pulgada o más a la curva adelante y mover la brida del buje de perno y la brida bush uno de los pines lejos.  Si no tienes ningún material más y parece que el material va a salir la brida del buje parada! Si ejecuta su material de la arandela de brida se arruinara su desplazamiento.

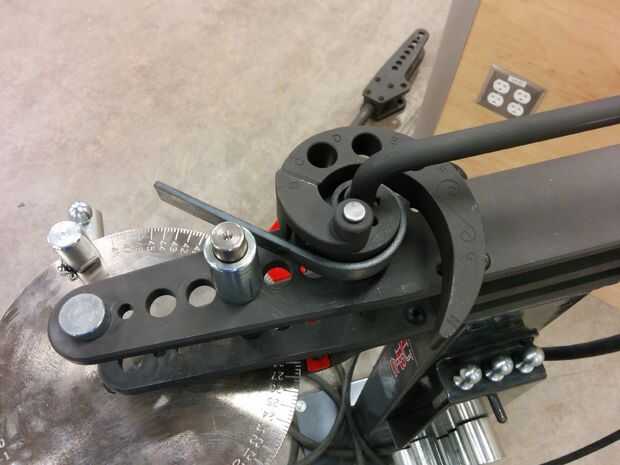

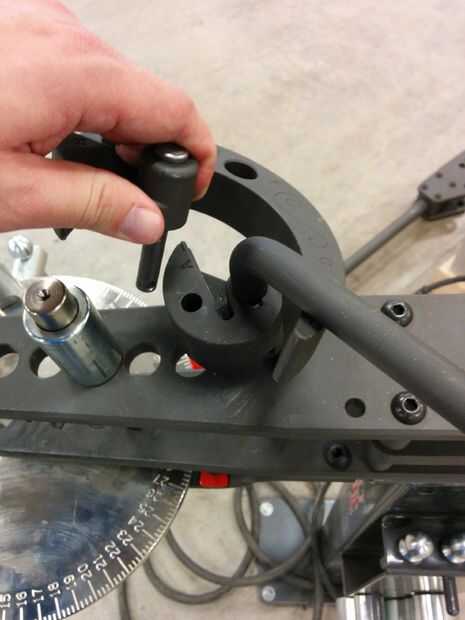

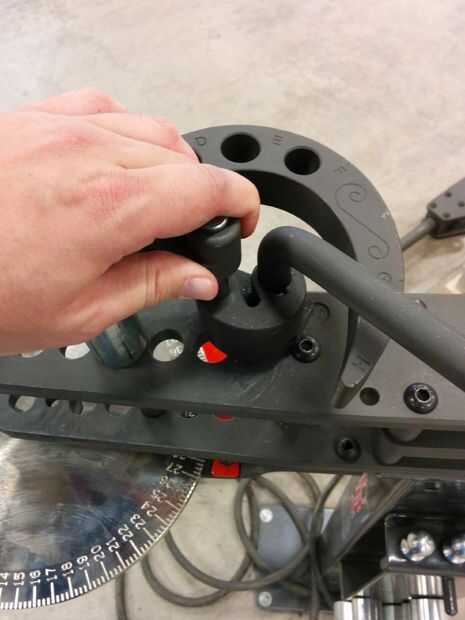

Paso 8. Después de haber movido el perno de casquillo brida y brida bush uno de los pines de la matriz de desplazamiento pequeño Coloque el troquel de gran desplazamiento.  Se procede a girar la manivela contador horario más prestando atención a las letras en el dado de gran desplazamiento.  Dependiendo de la longitud determina hasta qué punto en la carta que se puede ir. Una vez más no quiero seguir poniendo hasta que no hay ningún material más que tocar el buje de reborde o se arruinara su desplazamiento.

Paso 9.  Se realizan.  Felicitaciones por su primer desplazamiento.

Os adjunto una tonelada de fotos así que espero que esto ayuda a si te quedas atascado.
