Paso 13: Una cabecera Pins y un adaptador de Jack de alimentación para tira LED

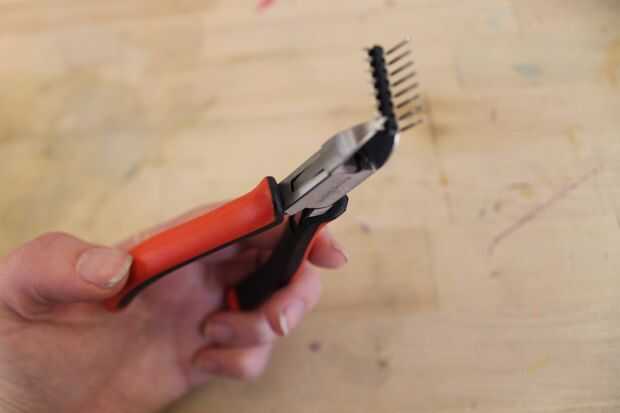

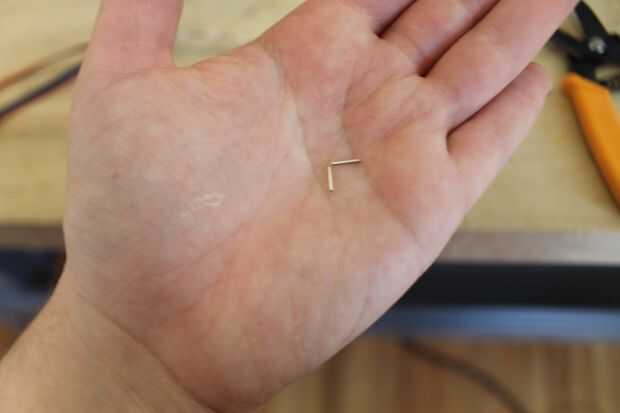

Pernos de cabecera deben soldarse en los cables para que nosotros después podemos conectar los cables a nuestra placa Arduino de expansión. Es muy importante que estos son pasadores de cabecera de ángulo recto porque el marco es muy ajustado de espacio vertical (o supongo que espacio horizontal cuando el marco es de pie). Clip de tres pernos de encabezado independiente. Una vez que están separados debe ser bastante fácil deslizar las piezas plásticas de ellos.

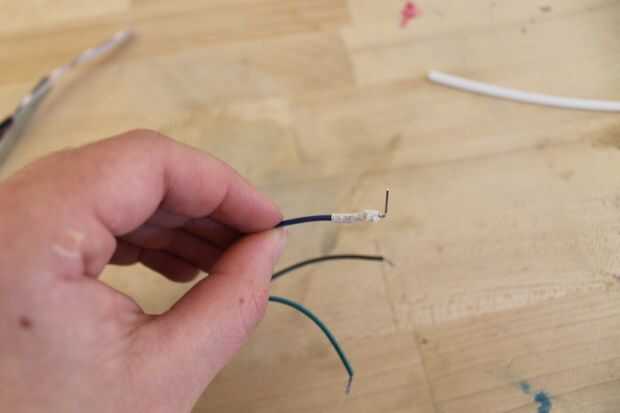

Si has guardado los cables originales de soldado en la primera sección de tu LED, probablemente habrá dos cables 5V rojo, un verde CL cable, un cable azul de DI y dos cables negros de la tierra. La soldadura de los pines de encabezado en el CL cable, alambre de DI y uno de los cables GND y del encogimiento del calor se aplican. Sólo necesitamos uno de los cables de 5V, por lo que puede quitar el cable con un soldador o sólo corte corto.

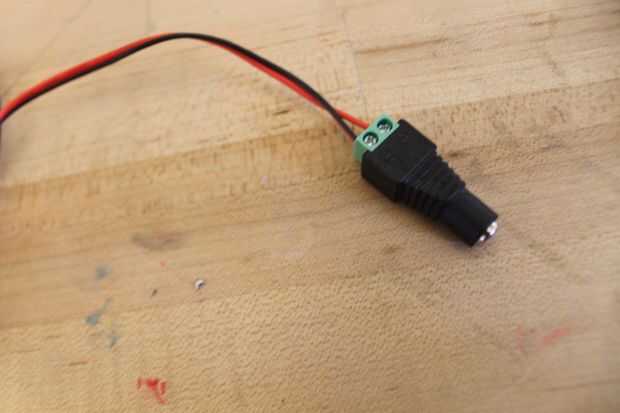

Con un destornillador, conecte a la clavija de corriente hembra para los cables GND y 5V restantes. Se conecte el cable de 5V rojo + terminal y el cable negro de tierra se conecte al terminal de – .
