Paso 21: Monte su electrónica

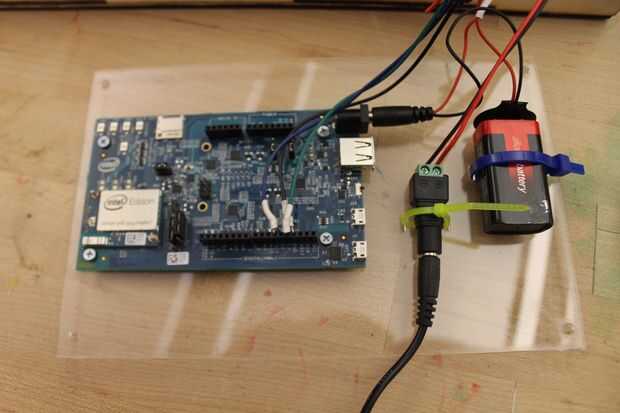

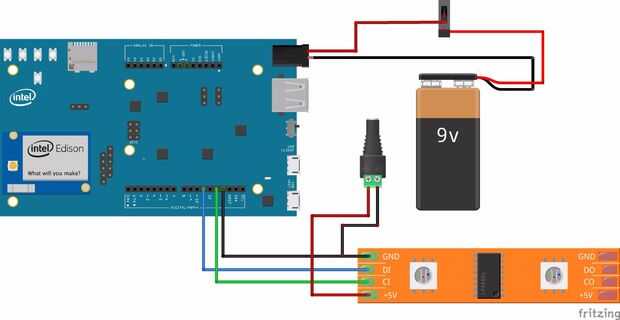

Con 4 #4 1/2" tornillos y tuercas, montar la placa de expansión Intel Edison y Arduino a la pieza de montaje de Edison. Usted también notará cuatro ranuras adicionales en la pieza de montaje de Edison. Tomar dos abrazaderas de plástico y darles de comer a través de las ranuras para que salgan los extremos de las abrazaderas de plástico en la parte superior. Conecte el adaptador de jack hembra y batería de 9V con estos lazos zip. Conecte su fuente de alimentación de 5V para el adaptador de jack y el clip de la batería a la batería de 9V. Esto también es un buen momento para asegurarse de que el interruptor de encendido en el Edison de Intel apunta hacia el conector de barril y gran puerto USB.

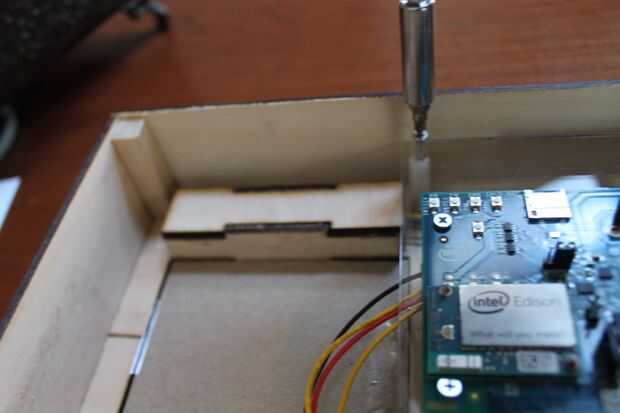

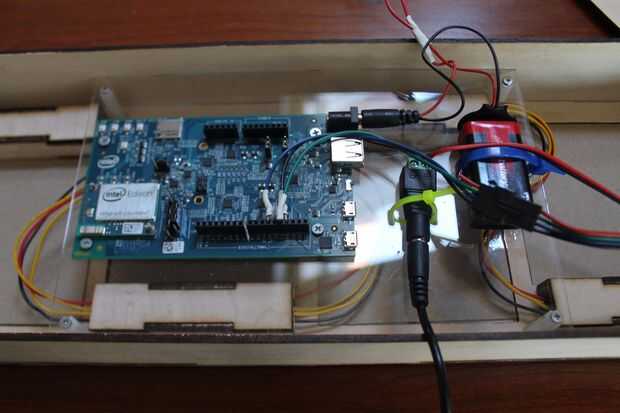

Utilizando los cuatro tornillos que acompañan a la placa de expansión de Arduino, agregado de la pieza de montaje de Edison a los separadores.
Nota: Se ha descubierto que 9V baterías tienen una vida muy corta cuando accionar al Edison. Te recomiendo reemplazar esto con una alimentación externa supply.* **
