Paso 5: Montaje del hardware
ahora es capaz de usted y que sería fácil para usted
(위의 일들은 이제 여러분들이 할 수 있는 일 입니다)
Primero

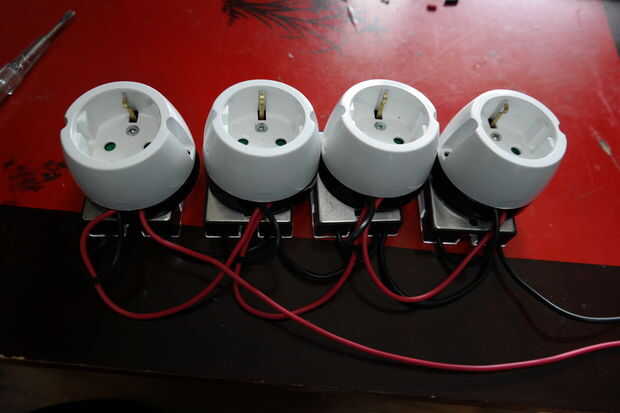

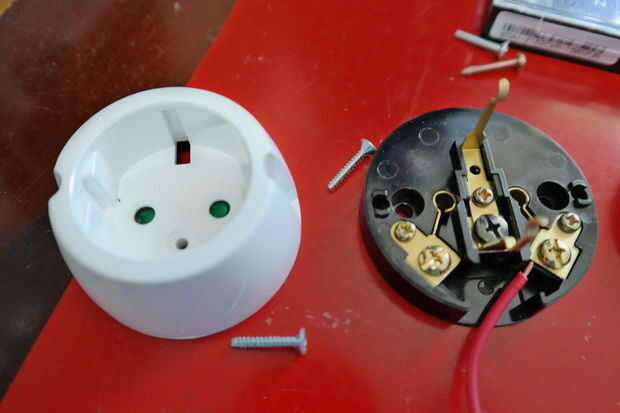

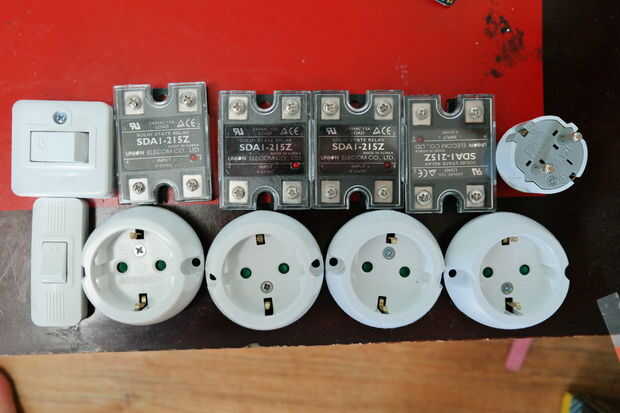

1. desmontar la toma de corriente
(전원 플러스 분해 하기)

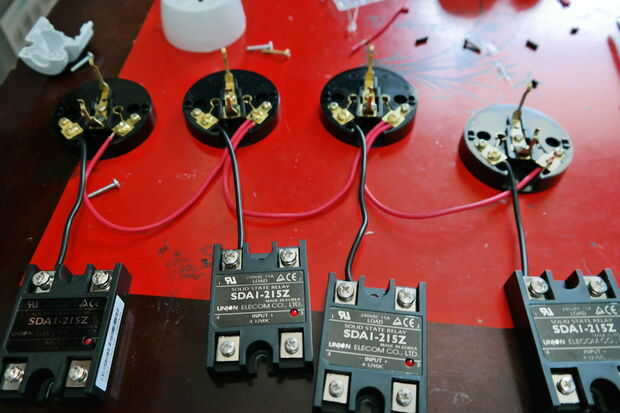

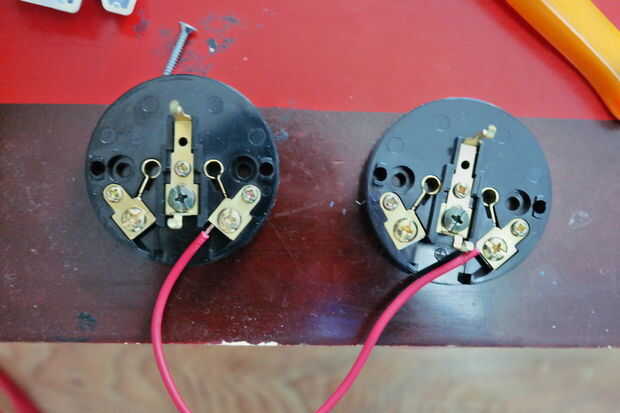

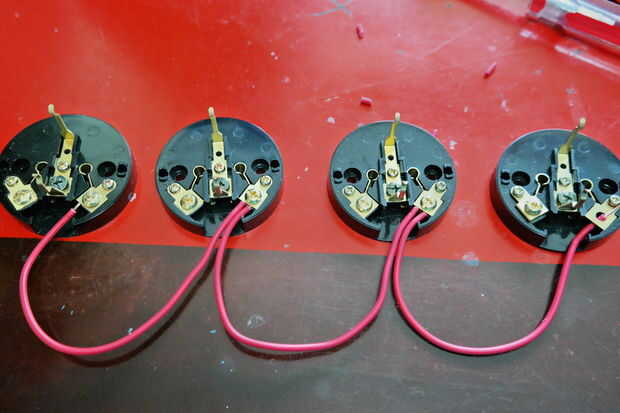

2. Conecte el cable con cada toma de corriente (sólo un lado)
(한 플러그 단 한 부분씩만 소켓과 연결하기)

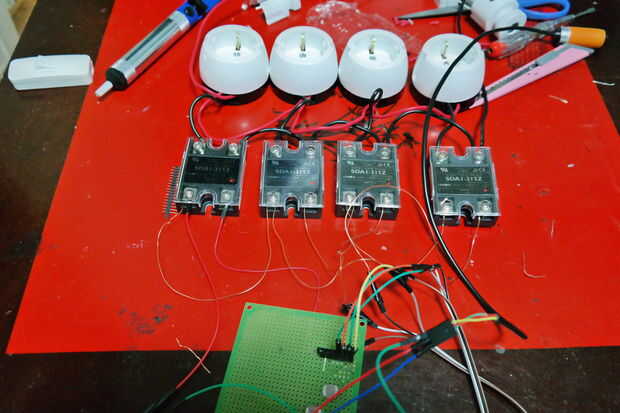

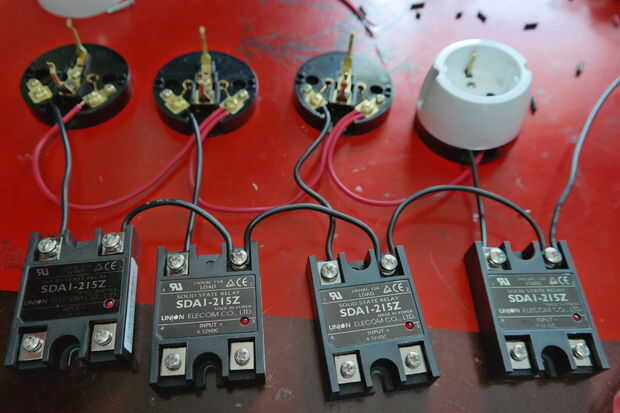

3. ahora Conecte el otro lado del relé (sólo un lado)
(한 릴레이의 부분씩만 연결하기)

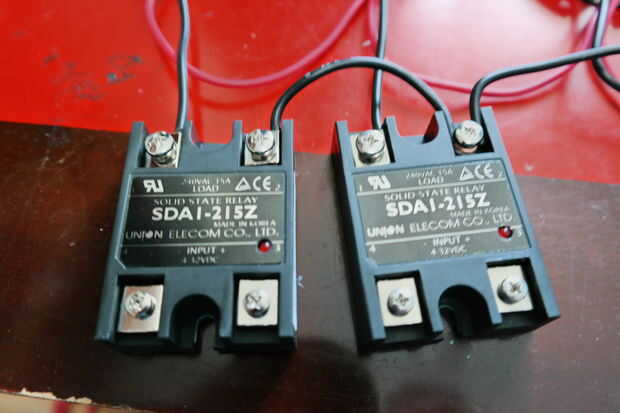

4. conectar no conecta otro lado del relé no conectados lado punto de tomacorriente
(릴레이의 연결되지 않은 부분과 연결안된 전원 소켓을 각각 연결하기)

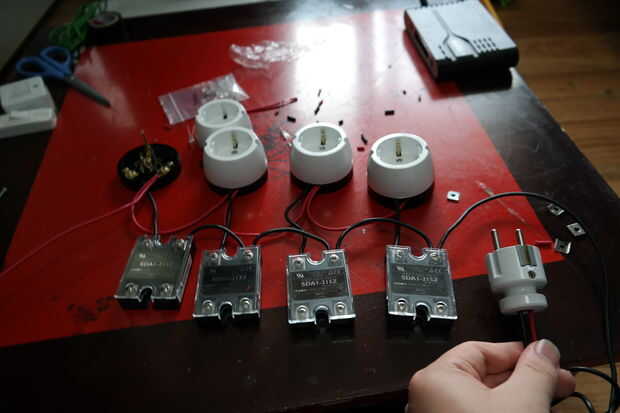

5. Conecte múltiples línea de CA conectado a toma de corriente
(다수가 연결된 각 두선은 돼지코 플러그 와 연결하기)
Segundo
http://PDF1.alldatasheet.com/datasheet-PDF/View/50...
(데이터쉬트를 통해 E B C의 위치를 찾으세요!)
(consultar la ficha técnica para más información)

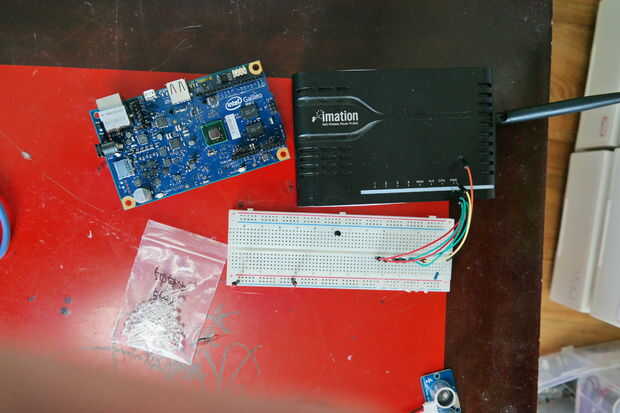

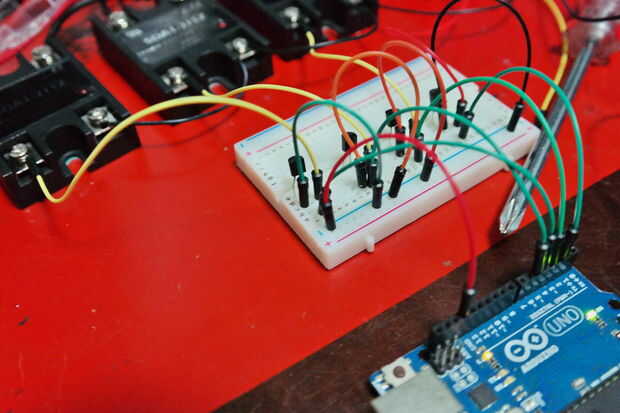

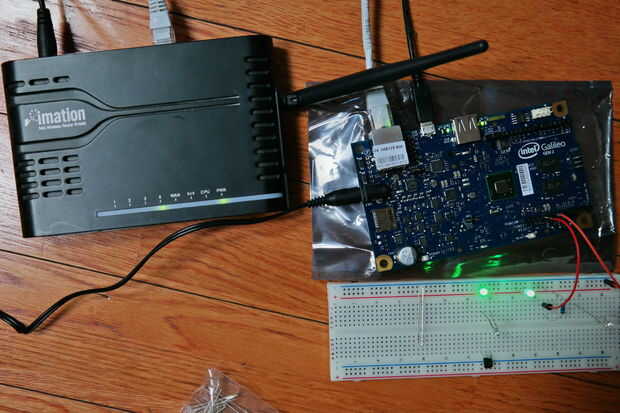

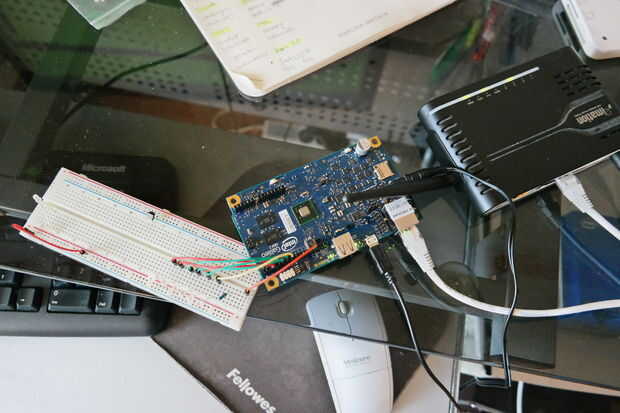

1. Instale el transistor 2N3904 para pan Junta
(빵판에 꽃기 DE 2N3904)
2. Conecte el Emiiter a la tierra de Galilea
(각 이미터와 갈릴레오의; 연결하기 GND)
3. Conecte la BASE al pin DIGITAL de galieo
(각 와 BASE 갈릴레오의 디지털핀 연결하기)

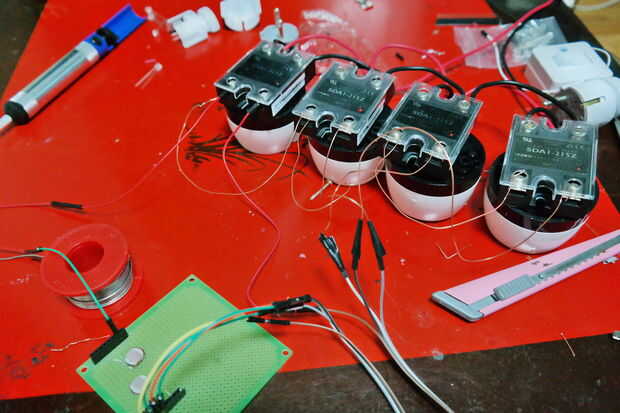

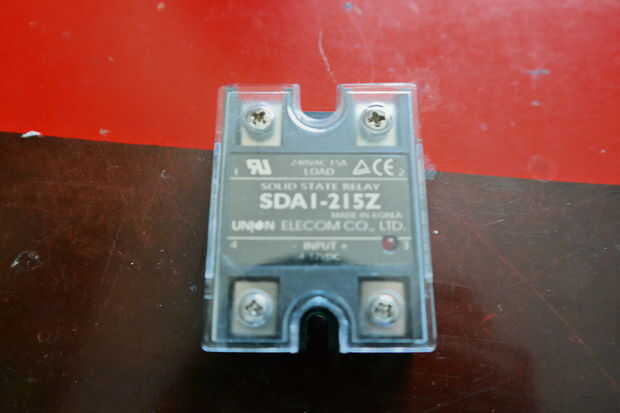

4. Conecte cada colector a tierra del relé (SSR)
(각 Collecter 와 릴레이의 음극 연결하기)
5. Conecte cada lado positivo del relé de
(각각 릴레이의 양극 연결하기)
6. conectar 5V de galileo al lado positivo del relé de
(모두 연결된 릴레이의 양극에 갈릴레오의 5v 연결하기)
Tercera

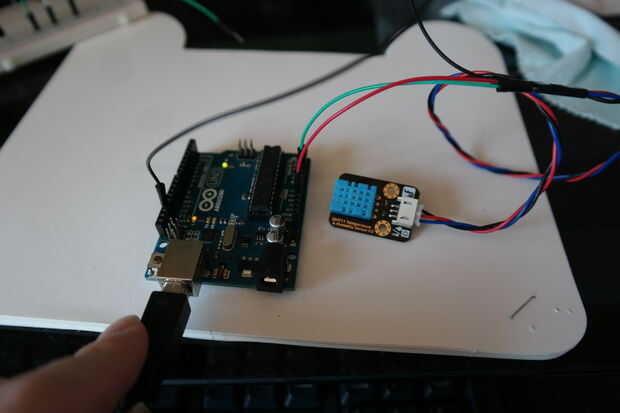

Más datos del Sensor en otra guía de Arduino, es más útil para usted
(인터넷을 둘러보면 혹은 여기 사이트는 저보다 센서 설명이 잘 되어있어요. 쓰고 싶은 센서를 검색하고 그 대로 하세요)

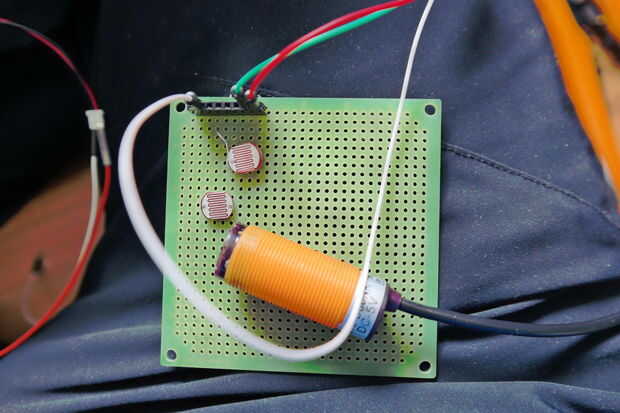

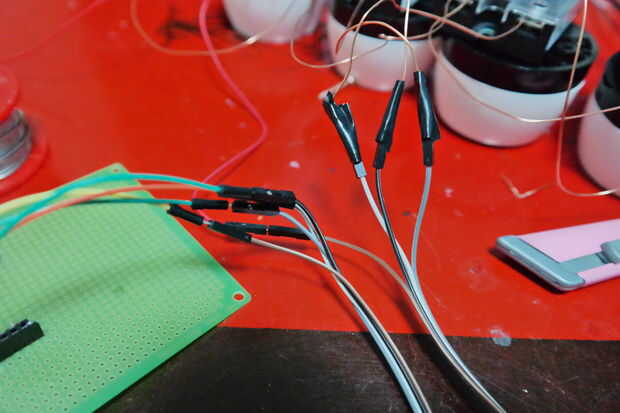

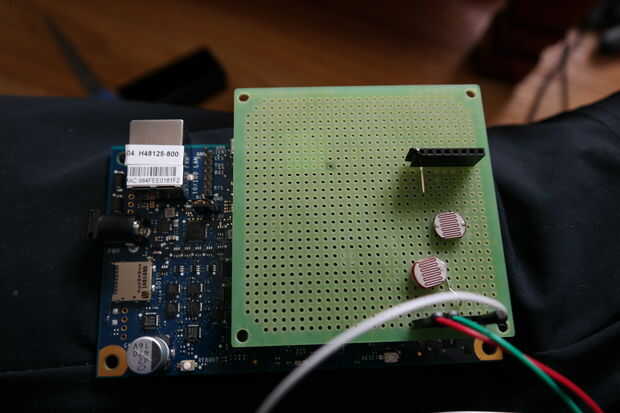

1. Conecte el CD en la posición correcta, en mi caso uso perfboard
(기반에 광센서를 연결한다.)

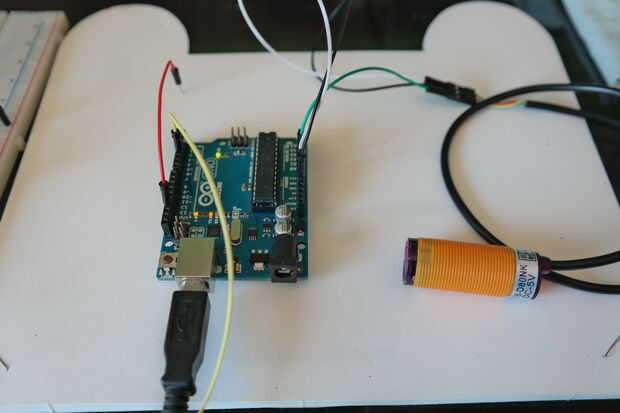

2. conectar el sensor IR o lo que quieras sobre el Galileo
(적외선 센서 혹은 여러분이 쓰고 싶은 센서를 갈릴레오에 장착한다!)

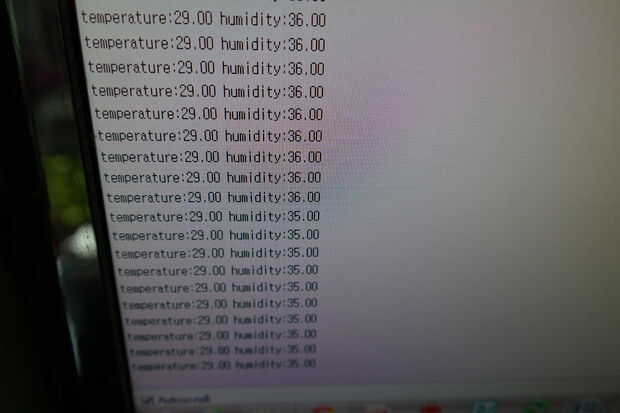

3. Utilice AnalogRead ejemplo en Arduino-G y verificar acciones correcta del sensor
(갈릴레오 개발환경의 AnalogRead 예제를 사용해 센서의 작동을 확인한다)
PRECAUCIONES

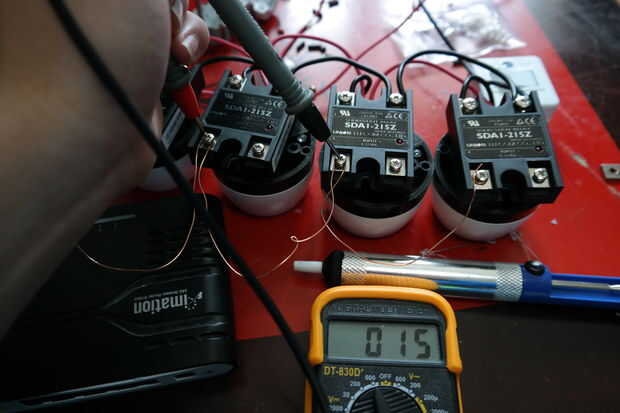

1. se debe comprobar la conectividad entre puntos regularmente
(각 연결상태를 단계마다 점검하세요)
2. puesto que utiliza alto voltaje, debe utilizar equipo de seguridad adecuado y atento a una conexión incorrecta!
(220v 나 110v 같은 비교적 고압을 쓰기에 안정장비를 쓰고 연결을 신중히하세요)
3. por favor verifique su circuito por lo tanto, nada cosas malas WII no suceden
(다시한번더, 회로의 연결상태를 꼼꼼히 보세요!, 저는 누전차단기 내려가서 고생했었어요...)

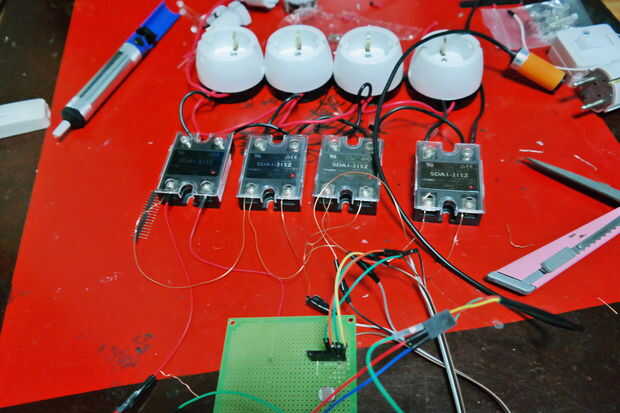

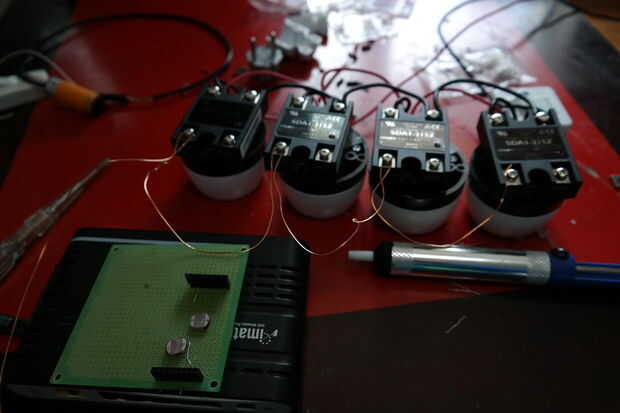

Más detalle es en fotos tome parecer a ti :)
(자세한 것은 사진을 참고하세요!)
