Paso 4: Construcción de tablero basado en el oscilador externo
-Protoboard (por supuesto usted puede construir este derecho en un tablero de PC orificios así)
-ATmega168 chip con bootloader pre-cargado
-condensador .1uf (cerámica, poliester, etc. no importa tanto; valor .047uf-.47uf debe estar bien)
-10K resistencia (valores ~3.3k-20k debería funcionar bien)
-oscilador cerámico de 3 polos 16mHz (preferentemente con bastante larga, por ejemplo, 1/2 pulgada, conduce)
-Pequeños tramos de alambre

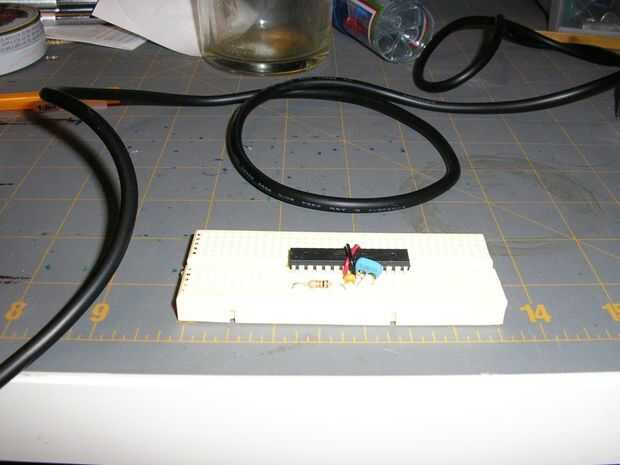

Poner el ATmega168 en el protoboard, a caballo entre el centro.
Cada una de las siguientes conexiones, utilice el orificio en cada pin del ATmega168 que es la más cercana a la viruta que está abierta; Esto dejará el último agujero en cada una de las filas 1-8 abrir para que el cable de programación enchufar.
Conectar el pin 7 y 20 con una longitud de cable (VCC a AVCC)
Conectar el pin 8 y 22 con una longitud de cable (GND a AGND)
Conecte el resistor de 10K del pin 1 al pin 7 (RES a VCC)
Conectar el condensador de .1uf del pin 7 a pin 8
Conecte las clavijas exteriores del oscilador a los pines 9 (XTAL1) y 10 (XTAL2) del ATmega168. No importa cual de los pines se conecta a que pines del ATmega.
Conecte la patilla central del oscilador al pin 8 (GND)
Si tienes líneas de autobús de la energía en su protoboard, propongo conectar el + tren (rojo) al pin 20 y el - carril (azul) al pin 22. Esto es algo de mala forma (conexión a la parte analógica para conexiones de energía para otras cosas), pero si tu tablero es del mismo tamaño que la mía ya ha llenado todos los agujeros disponibles para el pin 7.
Si usted está planeando utilizar la energía del USB, usted puede ahora sólo Conecte el cable de programación y subir bocetos a la tabla (Asegúrese de conectar los pines de selección de energía en el adaptador de cable con un jumper para alimentar el chip del USB).
De lo contrario debe usar un regulador de voltaje de la batería/etc. para suministrar energía.
