Paso 10: Los componentes de alambre
Los esquemas de este proyecto es bastante recta hacia adelante.
Nos a conectar primero el piezo a jack mono. Queremos controlar la cantidad de señal que va en el conector, así que vamos a añadir aquí la perilla de volumen para crear una configuración de divisor de tensión.
Agregando un capacitor de 47nF paralelamente cambiará el tono de la señal por la alta frecuencia de corte. Para hacerlo ajustable, a alambre del condensador a través de la perilla de tono por lo que podemos ajustar la cantidad de corriente que va en el condensador.

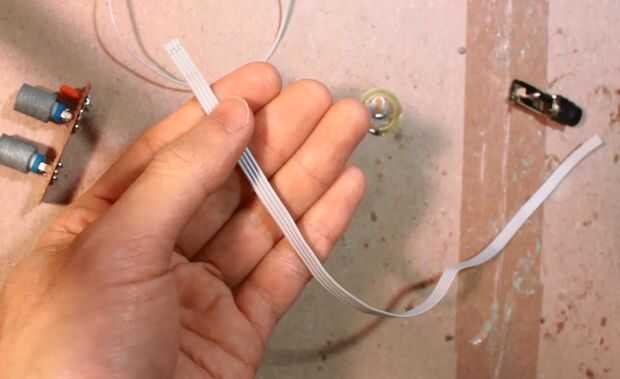

Para evitar un lío de cables individuales, opté por usar un cable de cinta como una pieza de un viejo cable IDE.

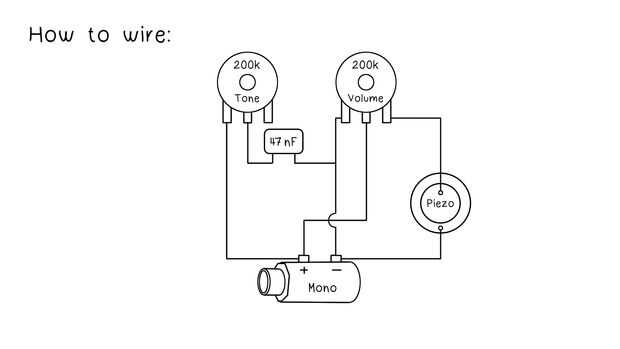

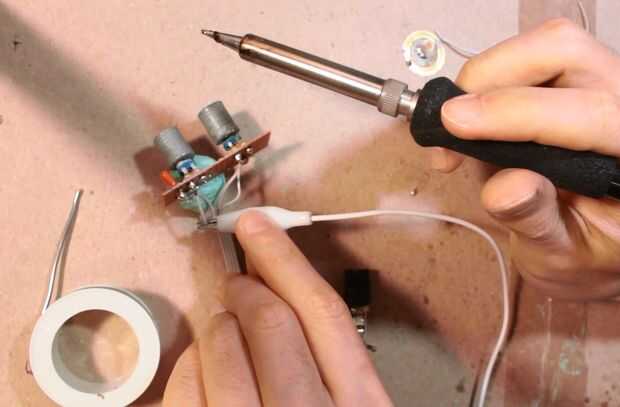

La soldadura en todas las conexiones según el diagrama de arriba.
