Paso 4: Consola clásicos Joysticks - controladores de ColecoVision

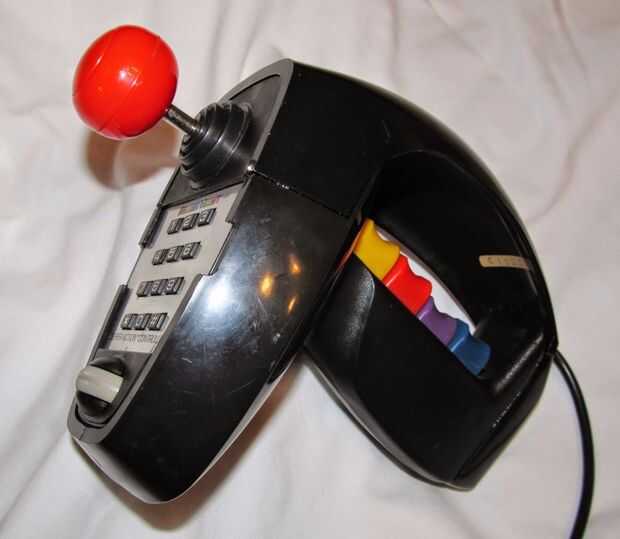

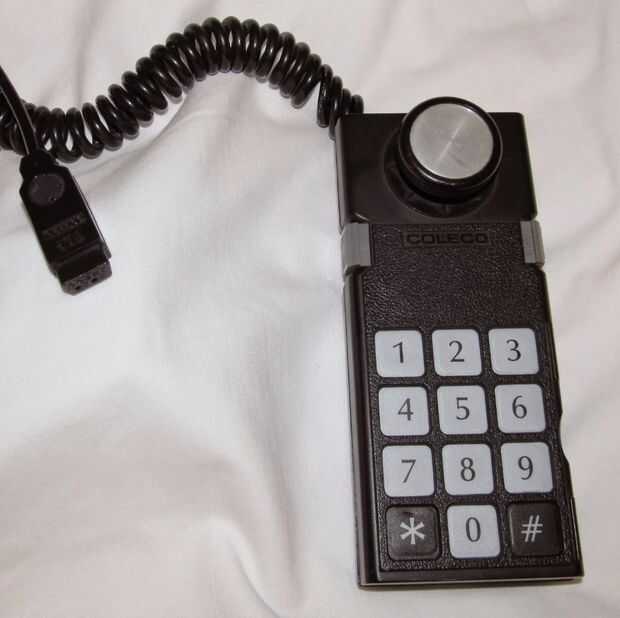

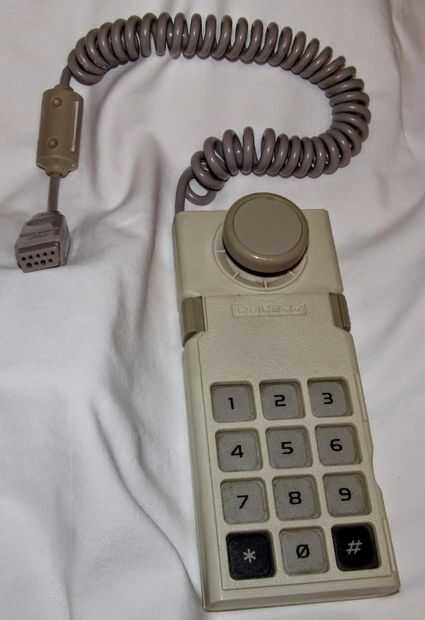

Los joysticks ColecoVision y Adán son mucho más complicados. Además de la palanca de control de dirección de cuatro, tienen fuego dos botones (o 4 en el caso del regulador de la acción de Super) y un teclado de 12 botones. Como el joystick de Atari 2600, que tienen un conector sub-D hembra 9 posición, pero los pin outs tienen dos modos diferentes. Cuando está conectado a tierra el pin 8, pines 1-4 son las cuatro direcciones y el pin 6 es el botón izquierdo. Cuando está conectado a tierra el pin 5, 1-4 los pernos son un código de exploración de teclado y pin 6 es el botón derecho. La siguiente tabla enumera los pin outs de los controladores de ColecoVision y Adán.
Pin 8 a tierra- Modo de la palanca de control
Pin 1 - hasta
Pin 2 - abajo
PIN 3 - izquierda
Pin 4 - derecho
Pin 5 - alto (modo de teclado)
PIN 6 - izquierda fuego
PIN 7 - Spinner
Pin 8 - tierra (modo de la palanca de Control)
PIN 9 - Spinner
Pin 5 conectado a tierra - modo de teclado
Pin 1 - Bit 0
Pin 2 - Bit 2
PIN 3 - Bit 3
Pin 4 - Bit 1
Pin 5 - tierra (modo de teclado)
PIN 6 - fuego derecha
PIN 7 - Spinner
Pin 8 - alto (modo de la palanca de Control)
PIN 9 - Spinner
