¡ Hola! Este es mi primer Instructable real y un trabajo en progreso. Quería comenzar a escribir esto como diseñar y construir mi boombox como con proyectos anteriores nunca consiguió alrededor a tomar fotos y esas cosas una instrucciones así que ahora voy a construir mi Boombox y actualizar esto como ir.
Por lo tanto, yo estoy haciendo una playa / off el boombox de rejilla. el producto terminado debe ser capaz de reproducir música en menos de 24 horas en modesto volumen sin carga solar y ser capaz de cargar completamente si se dejan hacia fuera en el sol. La caja también servirá como una batería de respaldo para smartphones y tablets. Debe ser capaz de poner a 2A para cargar otros dispositivos exigentes y Asus Padfone 2.

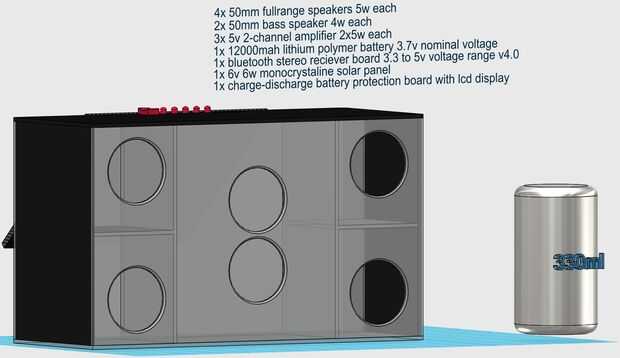

Actualmente estoy diseñando la caja alrededor de la electrónica que he ordenado de china. Yo uso principalmente aliexpress y dealextreme para piezas. Especificaciones técnicas, hasta el momento son:
- 12000mAh litio polímero batería (realmente algunos tablet, hecho por LG)
- 5V 4.5w panel solar (tal vez dos)
- protección de carga y descarga para la li-po mediante el uso de un tablero powerbank con una pantalla lcd. Entrada de 5v a 5v 2A x2
- 4 altavoces fullrange cada 50mm o 2"(casi) 5w
- 2 altavoces de graves 50mm 4w cada
- radiador pasivo si puedo encontrar uno en algún lugar (Dime si encontraste alguna fuente internacional para pequeños radiadores pasivos!)
- 3 amplificadores stereo, basados en PAM8403, 5v 2x3w suena muy bonito con mis altavoces de ks-330 Salora vintage :)
- botones y conectores de trastos electrónicos viejos.
- el caso es acrílico de 3mm que será la parte cubierta con espejo de dos vías de cinta y parte de pizarra
Aquí están los enlaces para las partes. (más, no recuerdo donde conseguí algunos de ellos)
batería: http://www.aliexpress.com/item/Size-9068135-3-7V-1...
panel solar: http://www.aliexpress.com/item/5V-4-5W-Portable-So...
Placa de Bluetooth: http://www.aliexpress.com/item/Bluetooth-Stereo-Au...
directorio del Banco de potencia (también hace un banco buena energía):http://www.aliexpress.com/item/hotsale-DIY-5X18650...
completo altavoces de rango: http://eud.dx.com/product/50mm-3w-speaker-driver-u...
altavoces de graves de: http://eud.dx.com/product/2-5w-bass-speaker-driver...
Amplificadores: http://eud.dx.com/product/2-channel-3w-pam8403-aud...
Enlaces de DealExtreme son sitio europeo porque el envío es mucho más rápido de este sitio que la internacional, al menos en Finlandia, aunque los precios son un poco más.
Hasta ahora he probado los amplificadores y el Bluetooth para trabajar bien, mejor de lo que esperaba. Sólo un real dolor en el culo a la soldadura. Próxima actualización será probablemente cuando llego a los últimos partes y porciones de acrílico)
Así que si tienes cualquier sugerencia o duda, por favor comentar :)
y lo siento por los errores de gramática ni nada, no he escrito en inglés por mucho tiempo. Así que estén atentos para Ultimate-Solar-Boombox U-S-B
Actualización de 31.3.2015.
Nota para cualquier persona que utilice estos amplificadores PAM8403. No trate de poner altavoz salida negativa los cables a tierra común. Me estaba molestando con uno de estos y un par de auriculares y conectar la tierra de ambos canales ya que juntos son los auriculares. Resultado final fue el mágico humo que sale del amplificador y ha pasado a un lugar mejor :) Sabía que era una buena idea pedir una caja a granel de estos. Se aprende mejor cuando desordenar cosas.
actualización 4.4.2015
Aquí es un breve clip de amplificador y jugando mi Salora ks-330 hifi altavoces Bluetooth. Suenan que realmente muy bonito, el video no hizo justicia. también intenté jugar mi sub 12" Inicio con él utilizando un simple filtro RC pasabajos e hizo las puertas lo vibran :) es realmente difícil de creer que esta pequeña cosa puede poner tanta música limpia. ninguna distorsión qué tan nunca y suficiente energía para el partido de nivel de volumen. Limpie completamente graves y agudos.
También hice algunas mediciones y prueba hoy de la batería. Consiguió el amperaje aproximado de 150-300 mA para un amplificador y el uso de Bluetooth al lado nada. Por lo que la matemática es simple. 12000mAh batería zambullidos por el 2 x el sorteo de la amp más digamos que 30 mA para el Bluetooth por lo que suma hasta 12000/630 = ~ 19 h del tiempo de juego en cerca de máximo volumen que es muy fuerte! así que el panel solar pone hacia fuera 840ma y la atracción es menor que el panel de salida para la carga es siempre cuando su soleado y fácilmente durará toda la noche. Medio volumen es aproximadamente la mitad tan buena suposición es 38h de tiempo de juego! feliz con esto. Si en algún momento parece demasiado baja que estoy diseñando la caja para que sea fácil añadir dos baterías más en el caso tan total energía de la batería será 36000ma = 36A y batería 57-114 horas de recto. A poco overkill tal vez. Por favor dígame si mi matemática es incorrecto.
