Paso 3: Diseño de la caja continúa
Actualización 15.4.2015

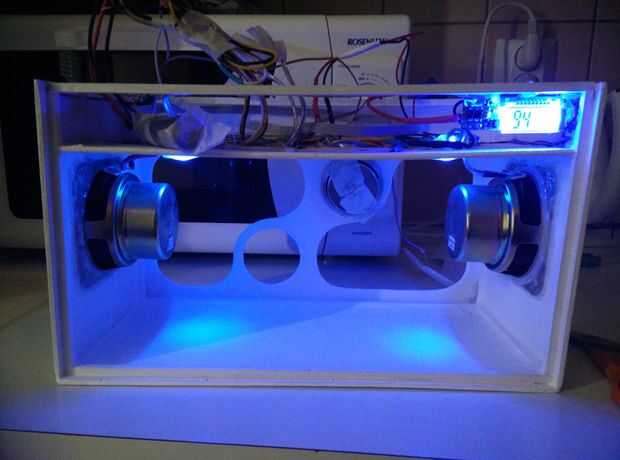

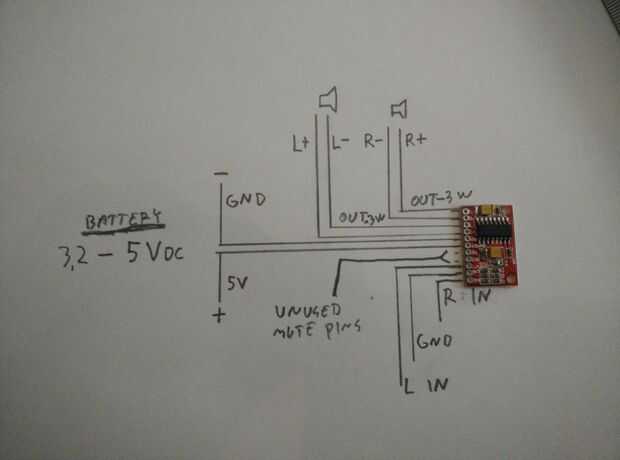

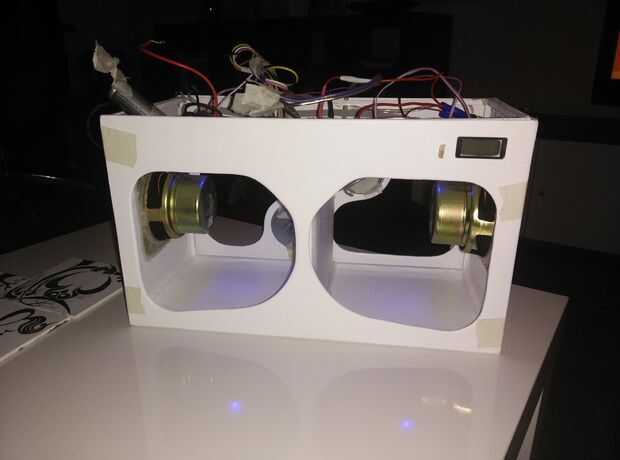

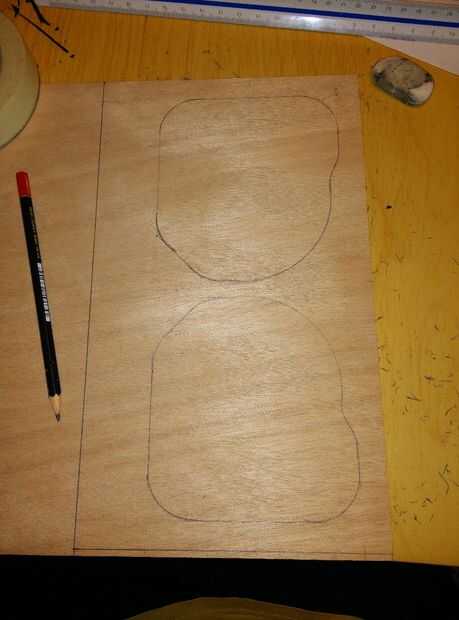

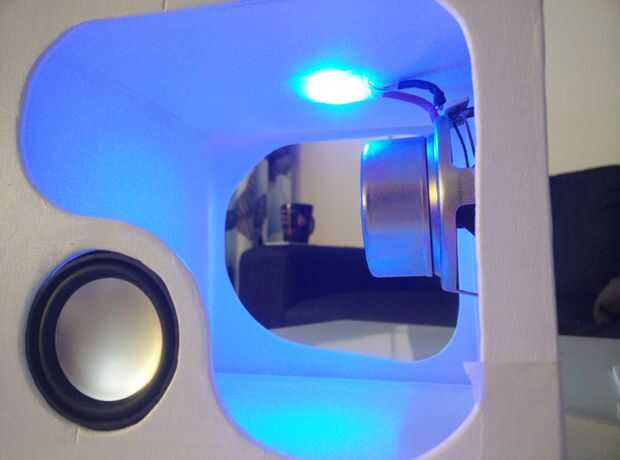

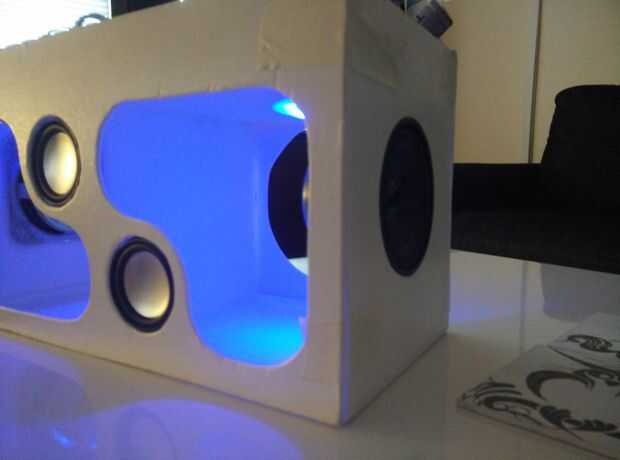

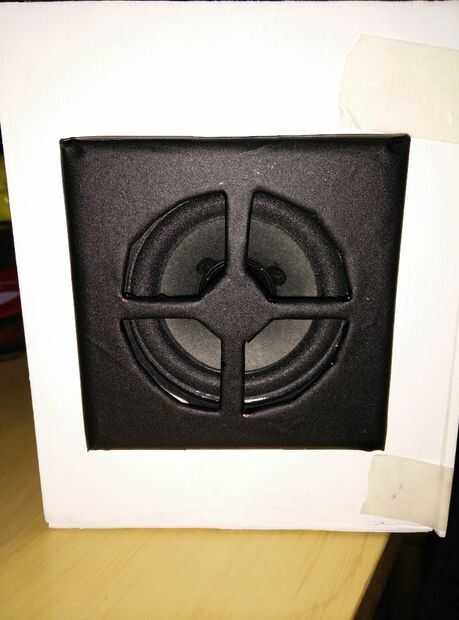

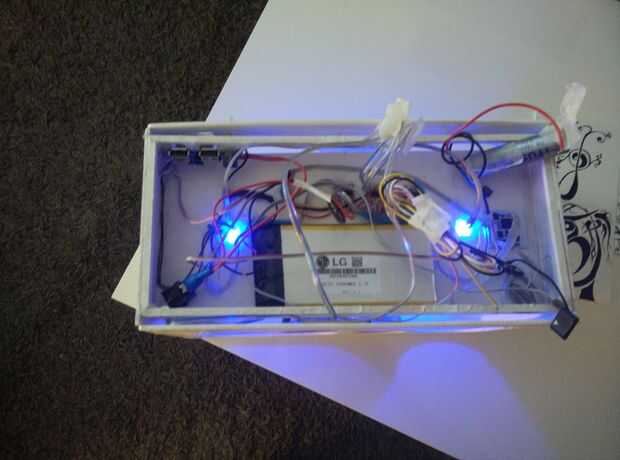

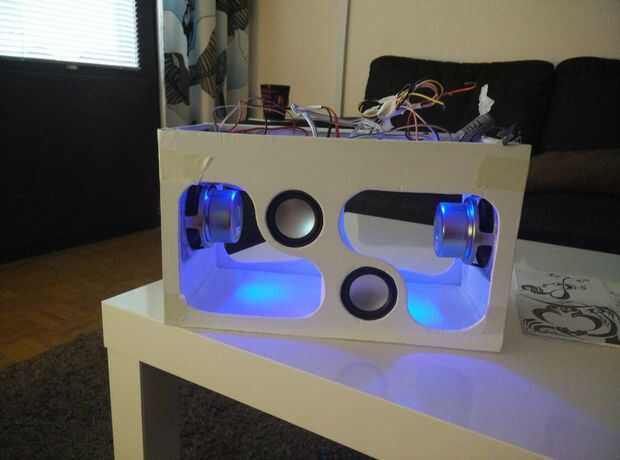

Ya tengo el diseño básico de la caja donde lo quiero ser. Frente y parte posterior de la caja tiene agujeros para windows acrílico para que pueda ver los altavoces dentro junto con el LED azul frío. Utilicé un trozo de espuma blanca para difundir los leds porque le dieron un poco de un foco áspero sin la espuma. También incluye un esquema simple para el amplificador pam8403 y añadir a una guía de cableado completa una vez que he descubierto todo. La caja funciona como está ahora, pero voy a hacer unos cambios más adelante.

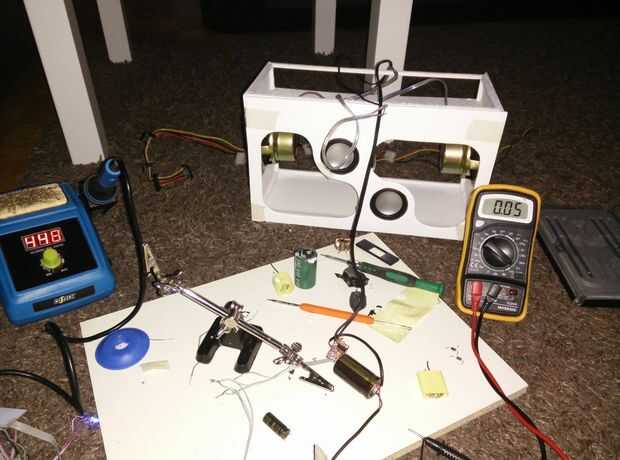

Me encontré una cruz de un problema con los amplificadores y el módulo de Bluetooth durante la prueba. Hay un zumbido realmente significativo proveniente de los altavoces. Primero un pensamiento podría tal vez consigo ir lejos con condensadores de filtro grande pero sin suerte allí. Entonces finalmente me di cuenta que era un problema de bucle de tierra. Decidí ir por el camino fácil de resolver el problema mediante el uso de una masa separada para el Bluetooth. Puede quitar ruido de bucle de tierra con un transformador de audio 1:1 pero son caros o los más baratos que afectan la calidad de sonido realmente mucho, cortaron algunas gamas de frecuencia todos juntos. Así que con una segunda batería, problema resuelto. Pero ahora necesito averiguar un sistema para cargar la segunda batería separada del sistema principal automáticamente. Continuará... :)
