Paso 6: Construcción de extensible-estante lateral
Este es por lejos el componente más complejo del diseño UMW, y fui a través de varias permutaciones conceptuales diferentes antes de decidir en este diseño. Hay un número de plegamiento mecanismos de bloqueo de la plataforma disponibles en línea, pero yo quería construir algo fuera de la madera que ofrece la mejor estabilidad y resistencia y fue construido para caber el resto de mi mesa de trabajo. La idea para este estante lateral extensible es simple: quiero un estante plegable que permite mayor superficie a trabajar, y lo quiero para poder subir a distintas alturas predefinidas para dar cabida a los equipos de sobremesa (Sierra de mesa, Sierra, etc.) que podría montar en el UMW. Hacer este trabajo de idea: no es tan sencillo. Flip a través de las imágenes de arriba para tener una idea de cómo funciona mecánicamente antes de leer sobre los detalles.

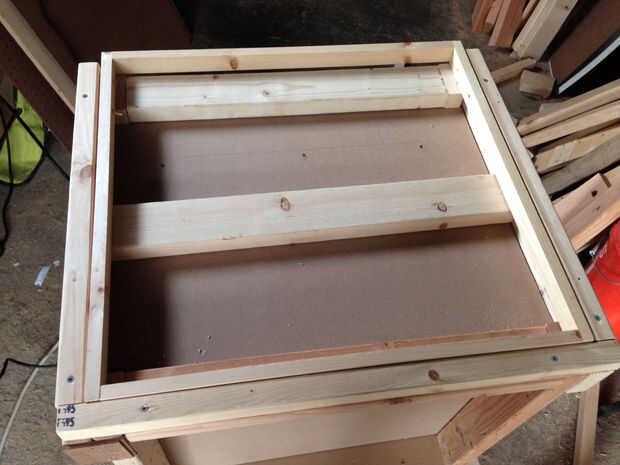

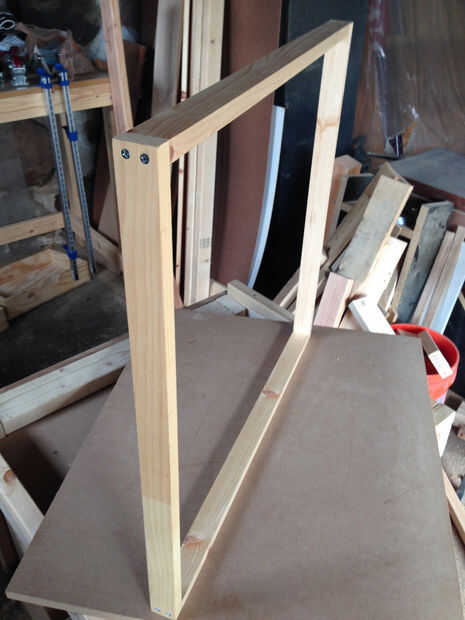

El primer paso es crear un borde exterior con postes de madera de 2 x 2". Estos sostenga el marco del estante en su lugar cuando está en su posición normal o elevada. Se corta la viga inferior a 31" de longitud, y los montantes laterales se cortan a 25 1/2" de largo. Vaya por delante y colocar éstos en el marco de 2 x 4". Ahora usted puede cortar las piezas para el marco del estante (utilizar tabla de pino de 1 x 2" para esto): los dos tableros verticales eran 26 1/2" de largo y dos tableros horizontales 26 3/4" de largo.
Aquí es donde la personalización vendrá a jugar, dependiendo de Qué tipo y cuántos máquinas usted a montar a su cima de UMW. Decidí solamente para planificar mi mesa Sierra y Sierra, aunque añadiendo más máquinas es fácil con este diseño. Encuentra la mesa de mi sierra de mesa de 11 3/16" desde su base, y mi sierra mesa sienta una más modesta 3" desde la base. Estas son las alturas que quiero mi estante lateral extensible para levantar a.

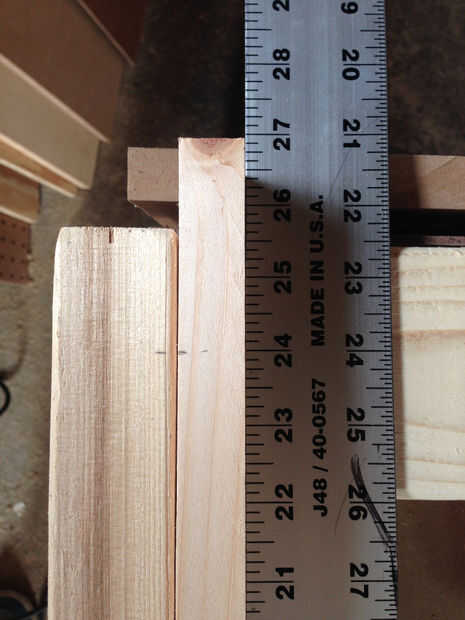

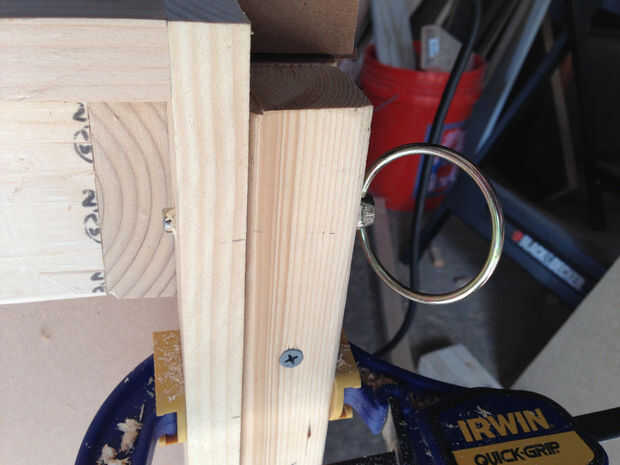

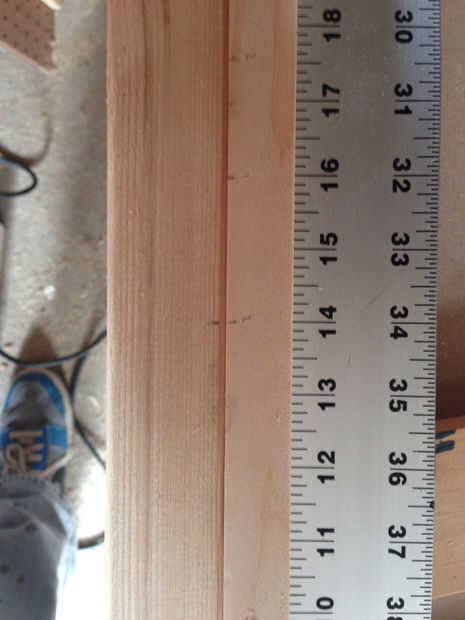

Va a utilizar dos lynch pasadores a cada lado de mi estante soporte para mantenerlo en su lugar a varias alturas, así que aunque yo sólo perforará dos agujeros en los lados de los bordes de mi 2 x 2, perforará dos agujeros por altura en los lados del marco estante. Medición para dar cabida a mis alturas dos máquina, marqué los puntos de las piezas laterales del marco del estante.

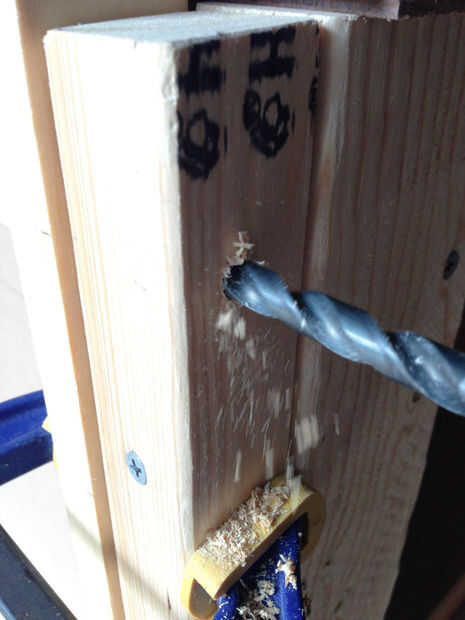

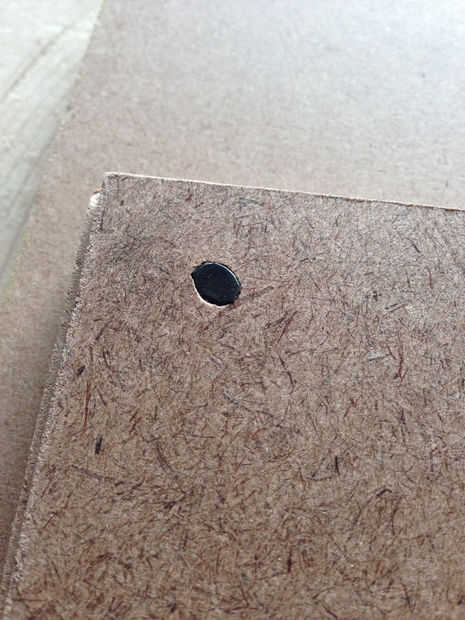

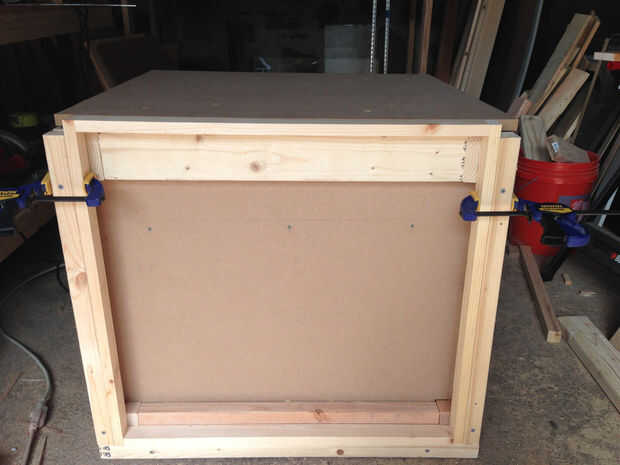

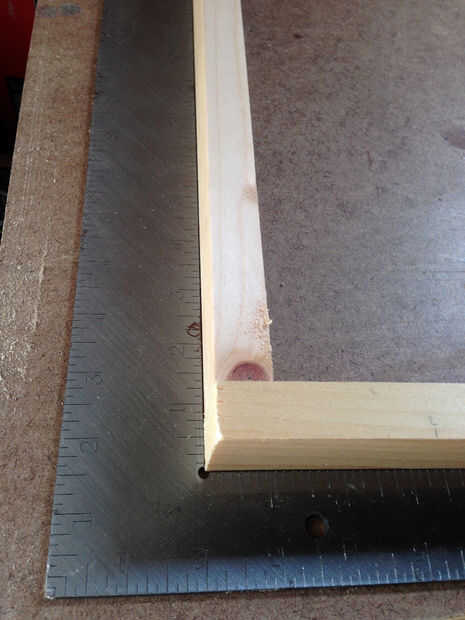

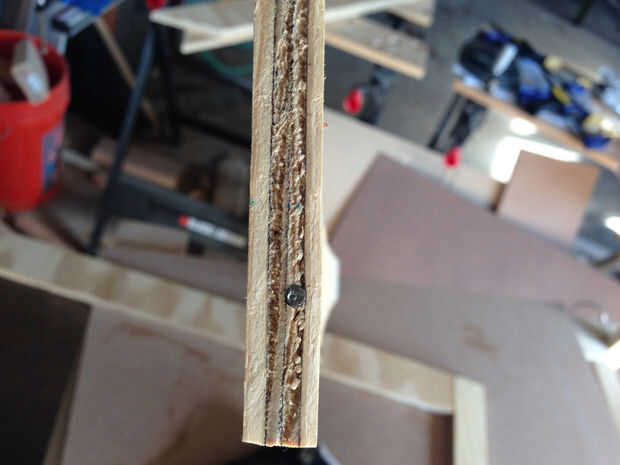

Usando un ángulo o cuadrado de T a los consejos de su marco del estante, algunos orificios piloto para sus tornillos y coloque los tableros juntos. Con el marco construido, alinear sus marcas y comience a taladrar los agujeros para sus pernos de lynch. Como se puede ver en las fotos arriba, utilizan las abrazaderas para asegurar el sostén del estante en su lugar durante la perforación. He utilizado una 5/16 broca de estos orificios, que ofrecieron un ajuste preciso, ajuste seguro para mis alfileres de lynch. Después de que el primer conjunto de agujeros se realizan (para la posición normal, tapa de la mesa de trabajo de la plataforma), que va a utilizar los agujeros en su borde 2x2s como guía para taladrar más que haces a tus piezas de estante lateral.

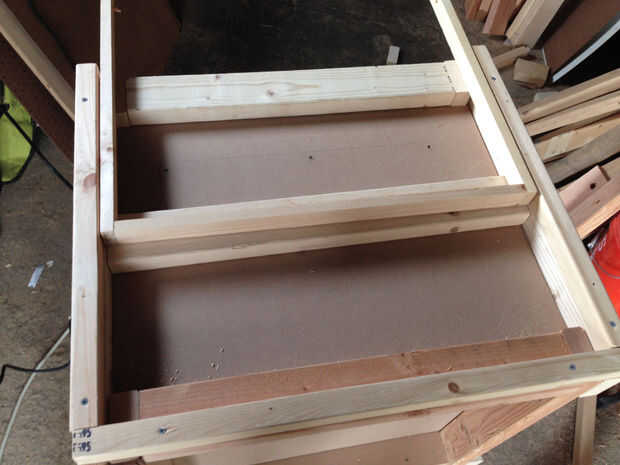

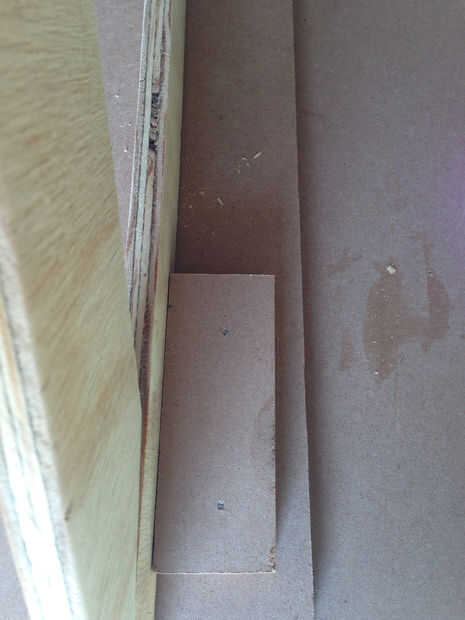

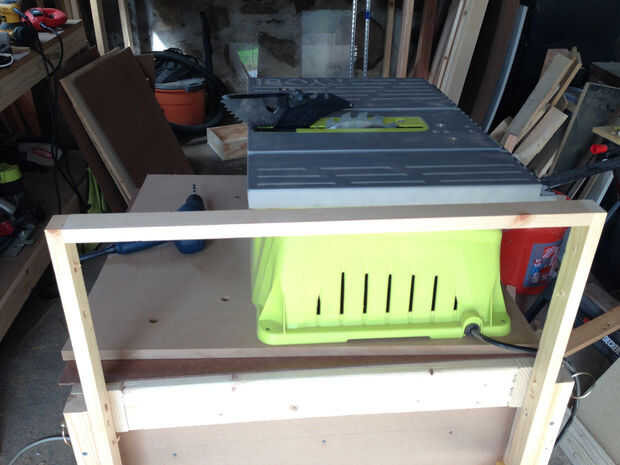

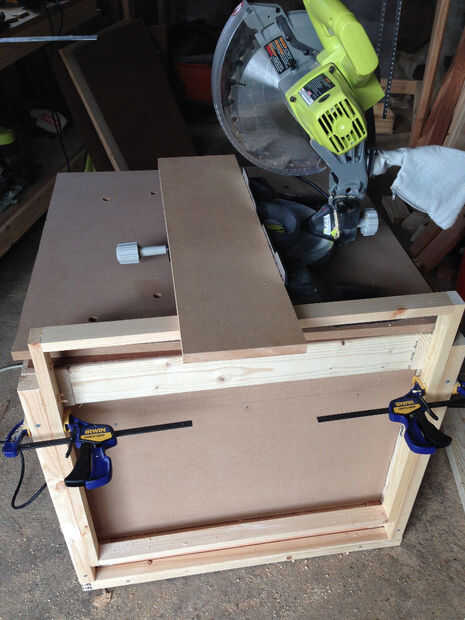

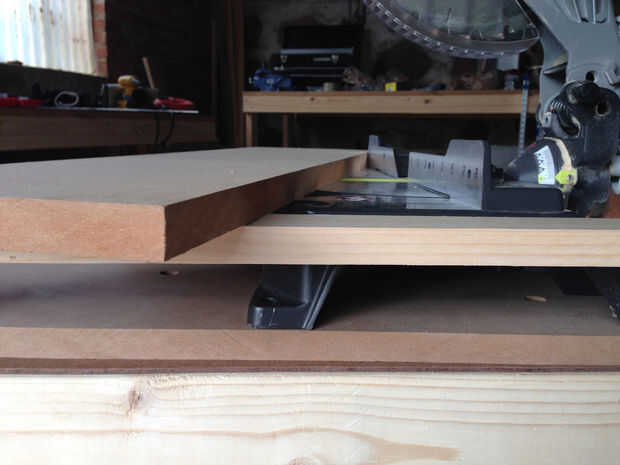

Para mi sierra para cortar ingletes y Sierra de mesa, usé una tabla libre a lo largo de la mesa de la máquina para asegurarse de que el estante se fue a la altura correcta, contra la Junta. En este punto decidí Inserte una tabla de 2 x 4 en el marco de la UMW, bajo el marco del estante, unido al panel lateral de UMW. Esto ayuda a mantener nivel como que subir y bajar el estante. Una vez que haya perforado los agujeros, establece el marco del estante a un lado temporalmente.

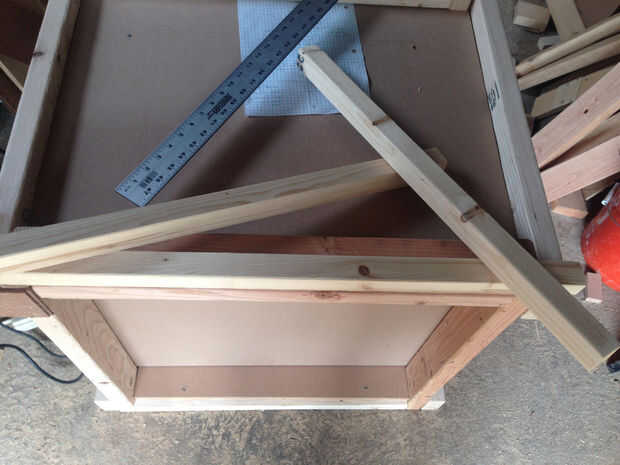

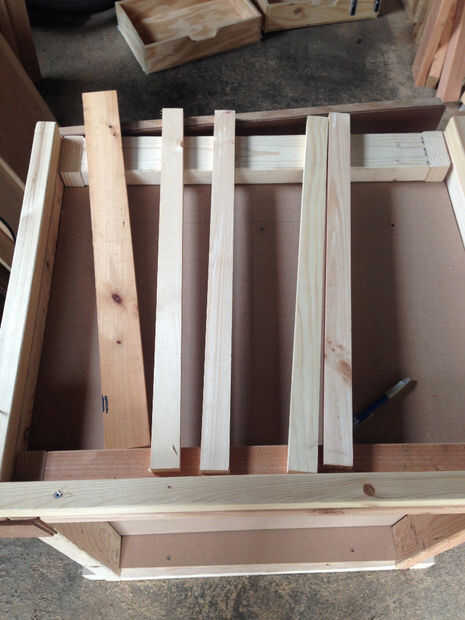

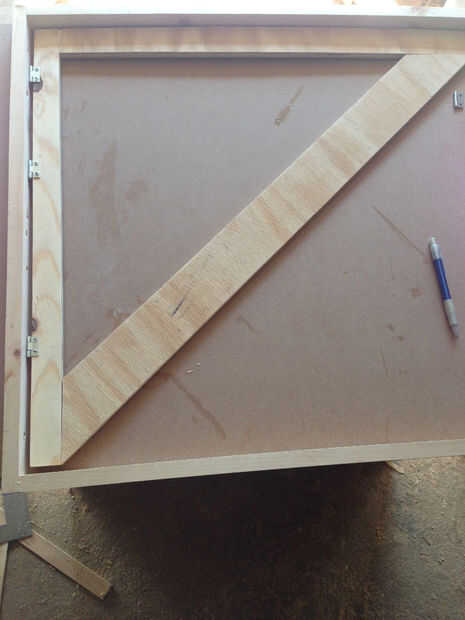

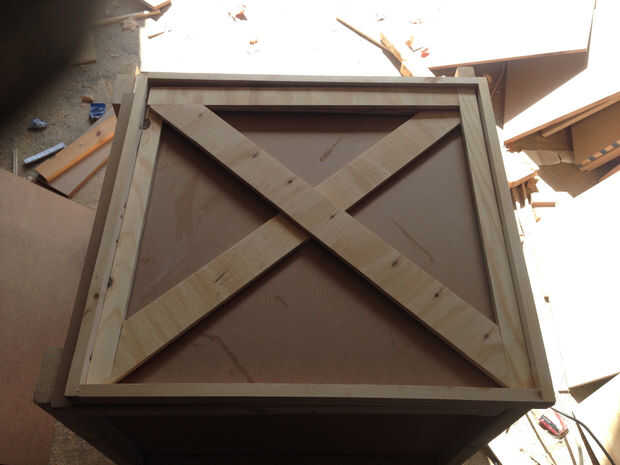

Te pasamos la estantería triangular. Estos serán doble dentro del marco de la plataforma cuando la plataforma no esté en uso y en la posición hacia abajo y se dobla hacia fuera para apoyar la Mesa estante superior cuando esté en uso. Aquí están las dimensiones de estas piezas:
X (altura): 24 3/4 "x 1 1/2"
Y (longitud): 26 3/8 "x 2"
Z (diagonal): 3" x??

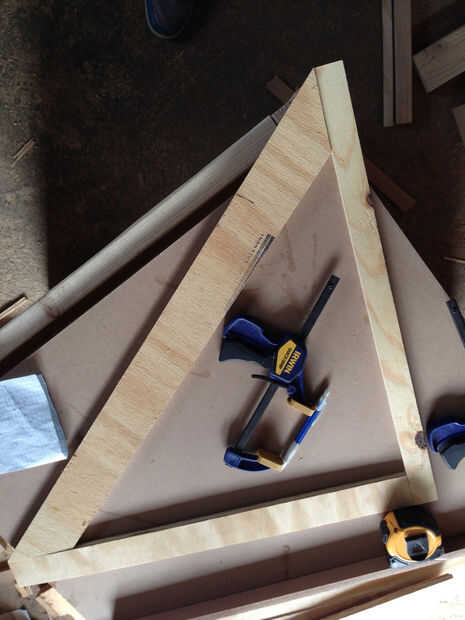

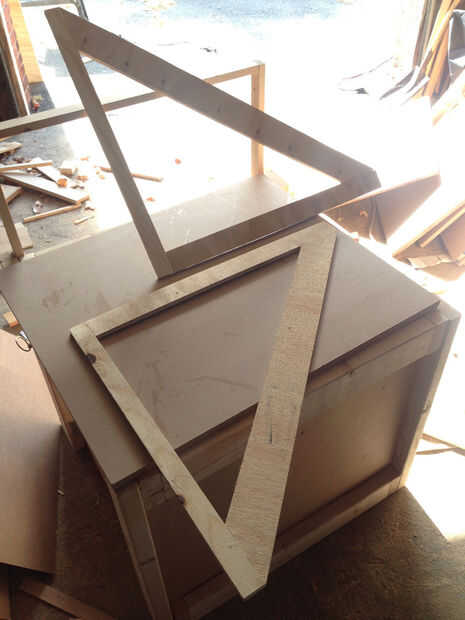

Puesto que la longitud de mis tablas X y Y no era idéntica debido al interior dimensiones del marco estante, sabía que no podían cortarse los bordes de la Junta en ángulo de 45 º. Para ayudar a calcular el ángulo y la longitud de mi pieza diagonal, encontré una gran calculadora triángulo en línea. Le dije a las longitudes de los dos lados que sabía, junto con el hecho de que tenía un ángulo de 90 º, y escupió hacia fuera una longitud diagonal de 36,169" con dos ángulos (43.179ª y 46.821º). Por lo tanto, digamos que 36" con dos extremos angulados en el 43 º y 47 º. Después usando mis ingletes Sierra para recortar estos para arriba, el triángulo encajan perfectamente. Usando una combinación de finas tornillos y clavos, de acabados armar los soportes.

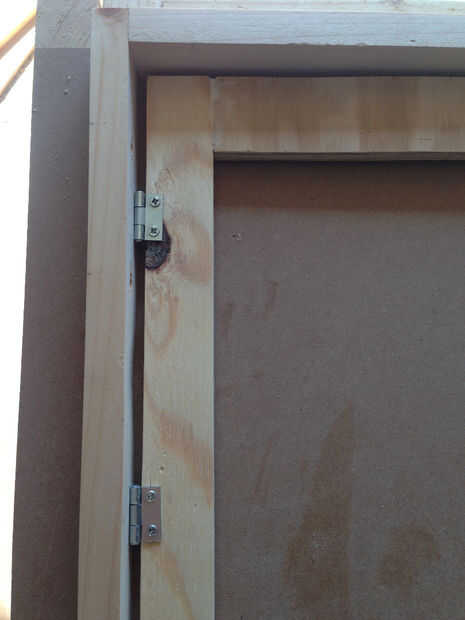

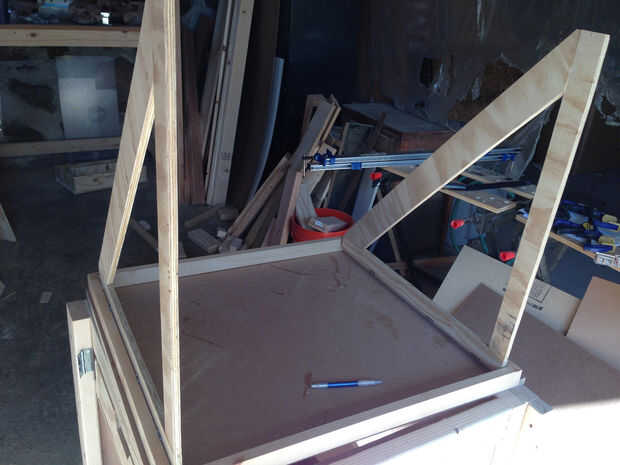

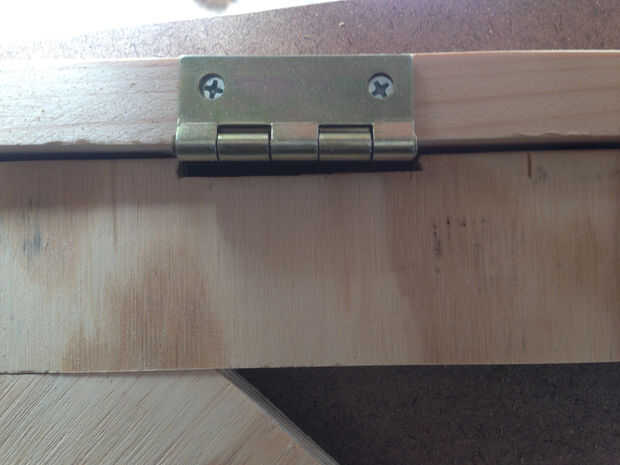

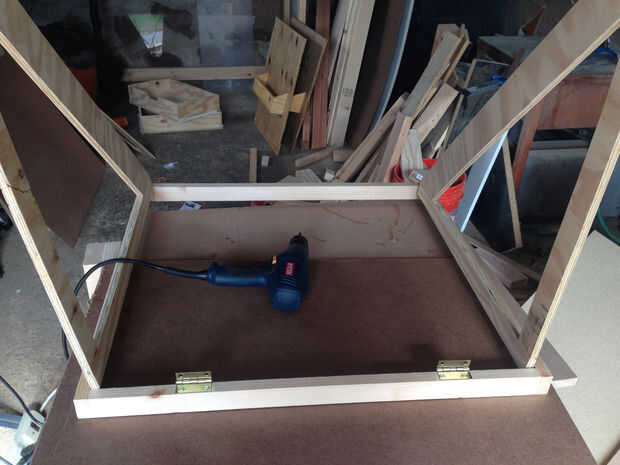

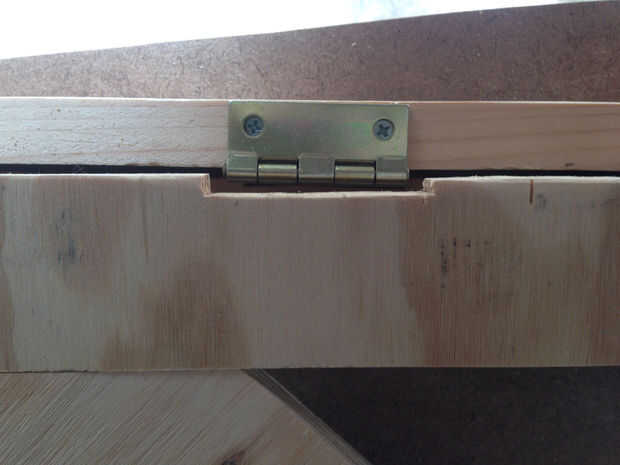

Después de poner los dos triangulares apoya dentro del marco de la plataforma para asegurar que se ajustan como se pretendía, me alinearon tres estrechas utilidad bisagras de 1" por apoyo y marcado de donde perforarlos. Usted quiere estar seguro de que los soportes de ambos será capaces de abrir completamente, pero también cerrar y ser empotrado dentro del marco. Vaya por delante y colocar dos o tres bisagras en el borde del marco, como se ve en la foto. La falla de un diseño que encontré fue el pasador de las bisagras restringir el movimiento de los soportes triangulares cuando el movimiento dentro y fuera del marco. Para hacer frente a esto, utilicé una sierra de calar para cortar una ranura pequeña donde las bisagras se frotan contra el brazo de soporte que no se podría mover más libremente.

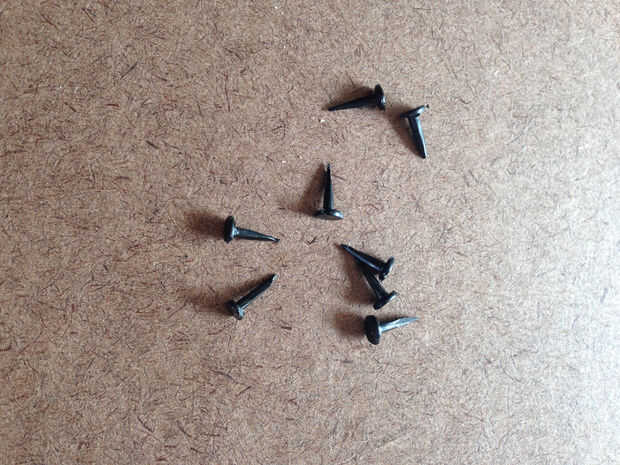

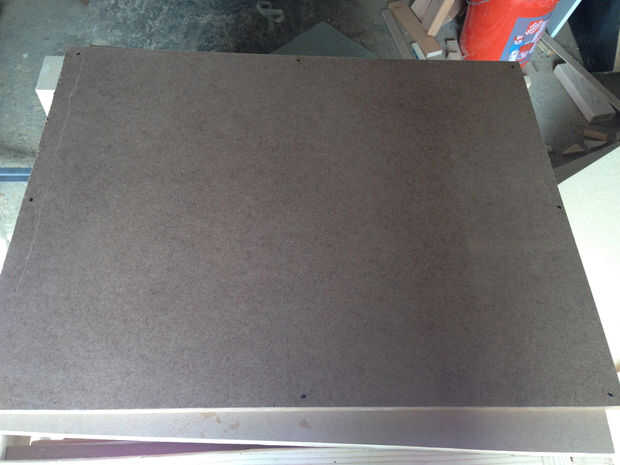

En este punto, usted puede recortar las tapas de estante lateral, que será similar a su superficie de UMW principal (MDF y láminas de aglomerado templado). Utiliza 1/2" MDF y cortar él y la tabla a 31" x 24". Para sujetar la madera prensada para el MDF, usé algunos pequeños 1/2" tachuelas de alfombras (ver imagen). Estos tienen un perfil bastante bajo de la cabeza y me permiten quitar fácilmente la parte superior de la tabla si consigue dañado o manchado. No tienes que volver loco con estas - tres por cada lado son suficiente -, pero asegúrese de que usted martillo completamente hacia abajo la cabeza del clavo por lo que no tiene posibilidad de dañar cualquier material colocar en él más tarde.

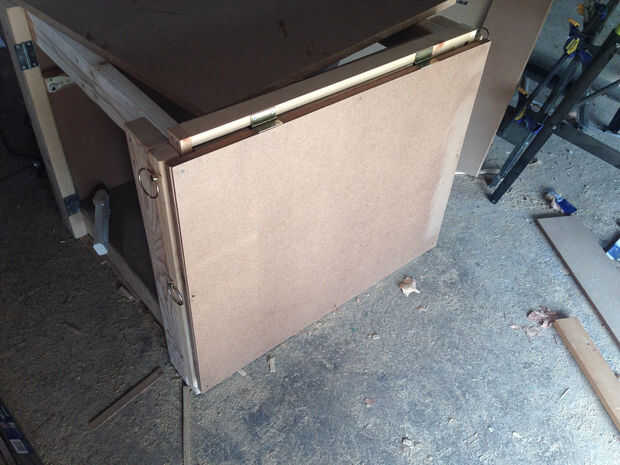

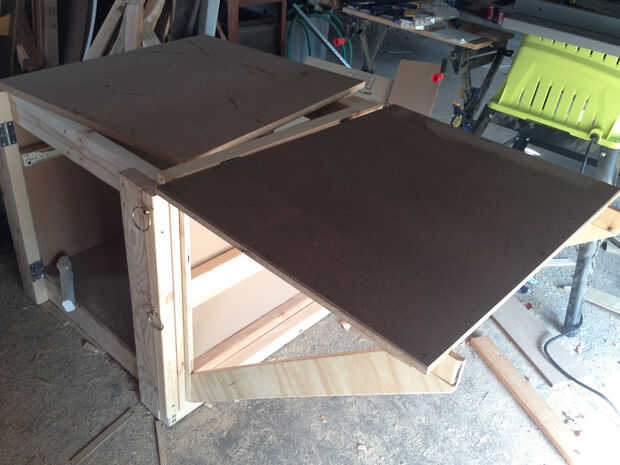

Ahora usted puede poner la parte superior de la repisa hacia abajo y alinee las bisagras para que le sit completamente nivel con la parte superior de la estructura de estante. Una vez conectado, asegúrese de que los soportes triangulares sentarse a ras a lo largo de la parte inferior de la parte superior del estante. Usé unos pedazos de chatarra MDF para crear búferes para mantener los soportes se deslicen hacia fuera de los lados de la parte superior de la plataforma extendida. Es para el estante lateral extensible! Deslice el estante marco en colocar en el UMW, inserte los pernos de lynch y darle una oportunidad!
