Paso 1: El circuito

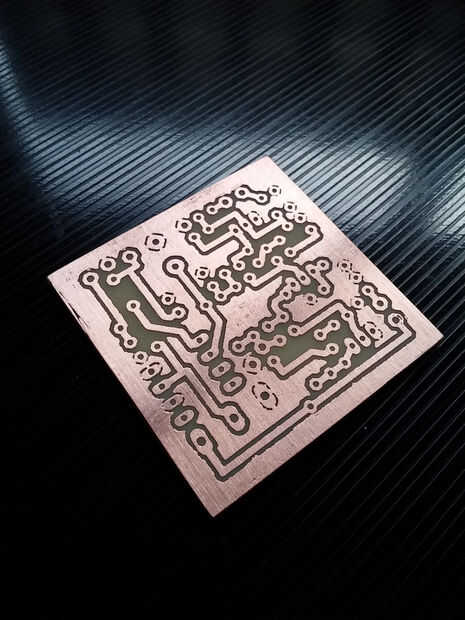

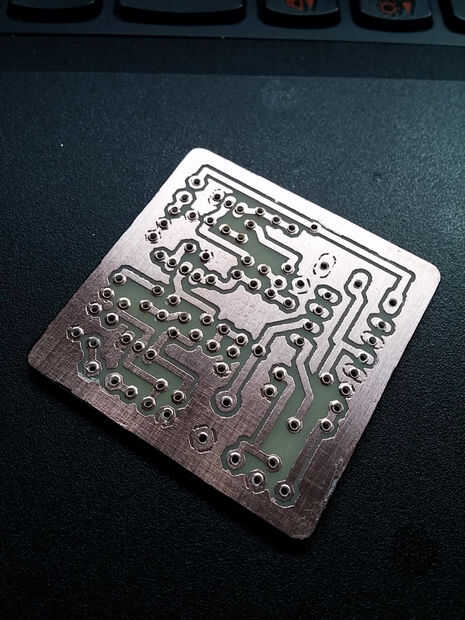

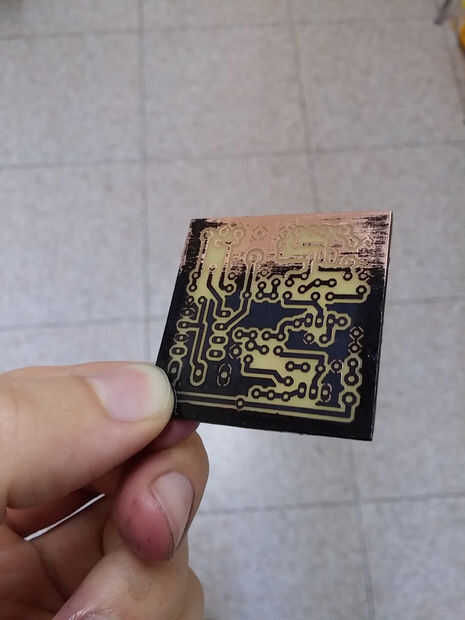

Este es un circuito bastante complejo de implementar en un tablero perforado sin errores, así que pensé que sería más fácil hacer un PCB con Eagle y el circuito utilizando el método de transferencia de tóner de impresión. Esto también facilita las cosas para la gente que desea replicar el circuito. Si utiliza el tóner método Asegúrese verificar continuidad entre había separado rastros o huellas y tierra, pequeños defectos puede fácilmente ocurrir usando este método.
Diseño también es una opción, pero podría afectar el funcionamiento del circuito debido a la capacitancia y la inductancia de breadboards.
Para información más detallada sobre el circuito que animo visite su sitio web:
http://www.bugplan.com/A15.htm

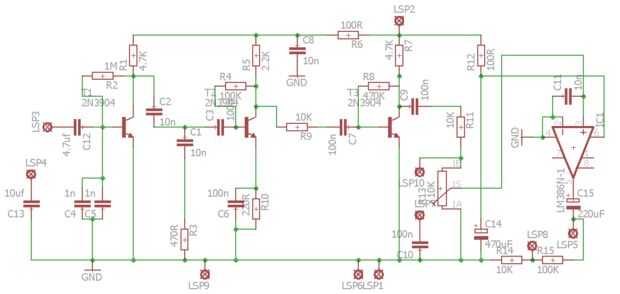

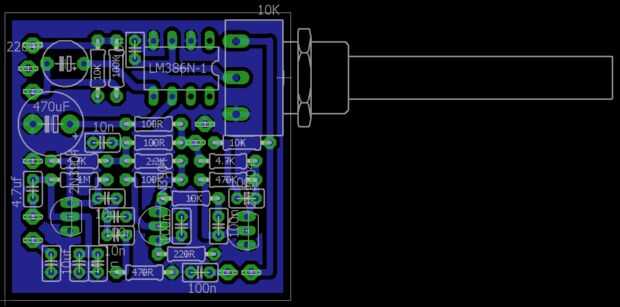

Os he adjunto los archivos de esquema y tabla para que pueda imprimir el circuito o modificarlo Si lo desea. El circuito está bien lleno y aunque esto no parece tener ningún efecto en su rendimiento (hice utilizar trazos gruesos con una separación grande) puede que tenga que modificar si sus componentes no son lo suficientemente pequeños.
