Ultra brillante LED 24 iluminado lupa (1 / 7 paso)

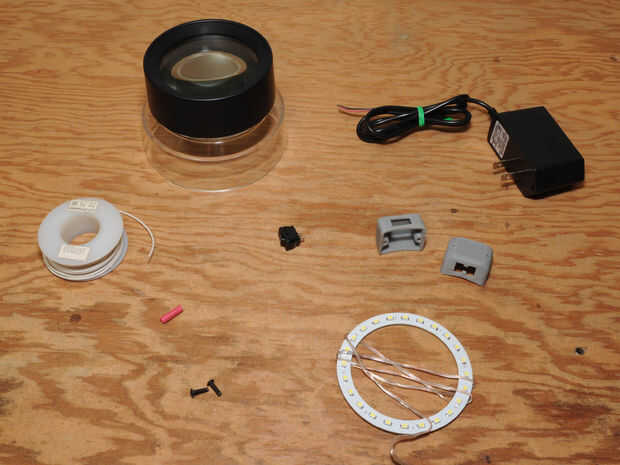

Paso 1: Piezas, materiales y herramientas

Estas piezas y materiales se necesitan:

  • Carson 5 x lupa soporte.  Cerca de seis dólares en Amazon.  http://www.Amazon.com/GP/Product/B000Z9HGAS/Ref=oh_details_o05_s00_i00?ie=UTF8&PSC=1
  • Módulo de LED ojos de Angel - Asegúrese de obtener la versión de 80mm.  He utilizado natural blanco, pero blanco frío o blanco cálido también están disponibles.  Diez dólares...  http://www.superbrightleds.com/moreinfo/LED-HeadLight-Accent-Lights/LED-Angel-Eye-Headlight-Accent-Lights/49/
  • 12V DC-fuente de alimentación.  Yo tengo en eBay la mía por unos dos dólares.  La matriz de LED dibuja acerca de 100mA, pero para conservador se debe utilizar una fuente de alimentación nominal de 500 mA o más.
  • 3D impreso cableado del interruptor caja.  A hacer usted mismo.
  • Interruptor de eje de balancín pequeño.  Que encontré en mi caja de chatarra forma una abertura de 13 x 9 mm.  Si el tuyo es un tamaño diferente, debe ajustar el modelo 3d para el cableado del interruptor de la caja por consiguiente.
  • Hook-up wire, trenzado.  He usado calibre 22.
  • Dos tornillos de máquina de 4/40, 5/8" largo.  Utilicé tornillos de cabeza botón.
  • cinta doble cara espuma
  • adhesivo de silicona transparente
  • cinta de enmascarar
  • encogimiento de tubería, diámetro de 1/8", 1/2" de largo

También necesitarás estas herramientas:

  • taladro de columna
  • taladro eléctrico portátil
  • Brocas de taladro: 1/8", 1/16", 9/64, #60 y #43
  • 4/40 toque y llave
  • destornillador hexagonal de 1/16"
  • Cautín y soldadura
  • Impresora 3D
  • Guía de perforación de los agujeros de la caja de interruptor.  A hacer usted mismo.
