Ultra brillante LED 24 iluminado lupa (2 / 7 paso)

Paso 2: Preparar los componentes impresos 3D

Utiliza una impresora 3D Makerbot para hacer una pequeña caja que contiene los cables y el interruptor de encendido.  También utilicé una copia adicional del interruptor y el cableado caja como plantilla de taladrado, para localizar los agujeros mientras yo estaba perforación falda plástica de la lupa.

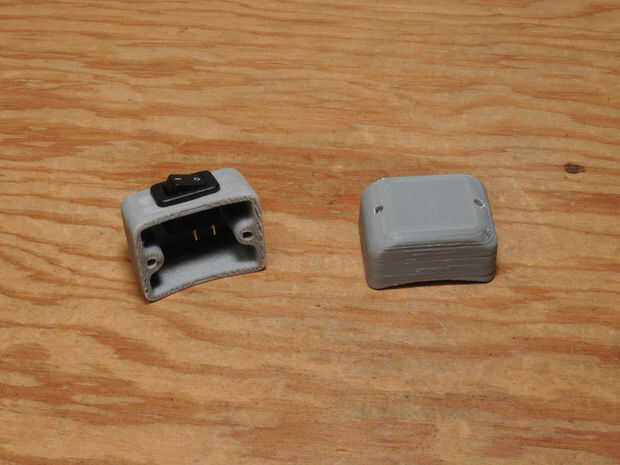

Imprimir dos copias de la caja del interruptor.  En el Makerbot, les imprimí con ABS con 2 depósitos y el 80% de relleno.  Este alto nivel de relleno es necesario porque la pieza debe ser perforado y golpeado ligeramente.  Junto con el archivo STL, se incluye el archivo de Autodesk Inventor original.

Una de las cajas pasarán a formar parte de la lupa final.  Después de cualquier necesario lijado y limpieza general, cuidadosamente perforar orificios para los tornillos con el taladro #60.  Estos y todos los orificios posteriores en esta parte sólo a una profundidad de 12 m m del taladro.  No perfore a través de todo el camino.  Ahora ampliar estos agujeros con la broca #43.  Golpee ambos orificios con el grifo de 4/40.  Por último, instalar el interruptor, lijar el agujero rectangular si es necesario.

La otra caja que imprimió serán una guía de perforación.  Nuevo taladro piloto los agujeros con la broca #60, pero en esta pieza, les perfore a través de todo el camino.  Verlas ahora con el 1/8" bits.
