Ultra brillante LED 24 iluminado lupa (3 / 7 paso)

Paso 3: Perforación adicional

Para montar el interruptor y el cableado caja al lado de la lupa, necesitará dos agujeros para los tornillos de montaje.  Los agujeros adicionales son necesarios para permitir que los cables pasar a través de la falda claro en la caja de conexiones y para el cable de alimentación.

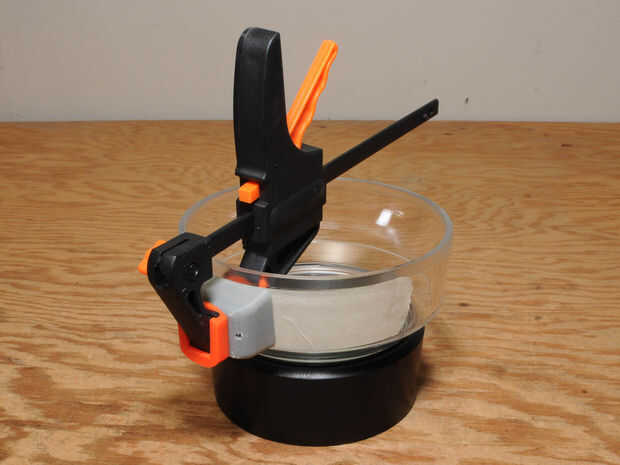

Poner una capa de cinta adhesiva sobre el faldón de plástico para evitar arañazos.  Posición de la guía de barrenado donde desea que el cableado del interruptor de la caja para ser.  Mantener en su lugar con una pinza y perforar el plástico transparente con el 1/8" de bits, utilizando a la guía de perforación en la posición del agujero.

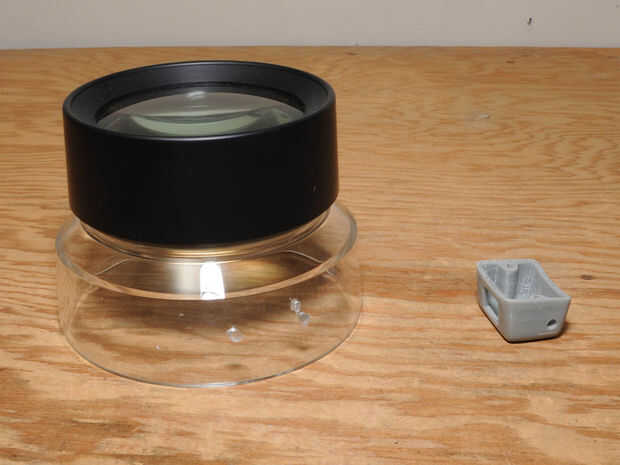

Antes de quitar la cinta adhesiva, perfore agujeros en la falda claro para permitir que los cables pasar desde el interruptor a la matriz de LED.  La posición de estos agujeros no es crítica, como los cables terminan en el cableado del interruptor caja.  Usé dos agujeros de 1/6", muy juntas.  Esto permitió a mi hook-up de alambre pase a través.

Taladro un agujero en el cableado del interruptor de la caja para el cable de alimentación, como se muestra.  Para mi fuente de alimentación, un agujero de 9/64" resultó para ser un ajuste apretado agradable...
