Ultra brillante LED 24 iluminado lupa (4 / 7 paso)

Paso 4: El cableado inicial y alivio de tensión

Tira de los cables en la entrada de suministro de energía y la alimentación a través del agujero en la caja de conexiones.  Probablemente lo encontrará más fácil soldar una parte de la energía al interruptor en este punto.  Uno de los cables de corriente va a terminar yendo directamente a los LEDs, el otro va a través del interruptor y luego a los LEDs.  No importa cuál de los cables de corriente pasa por el interruptor.

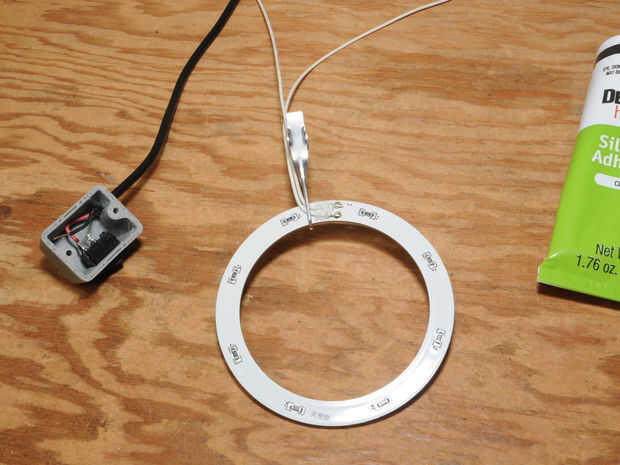

La matriz de LED vino con cables conectados, pero por razones estéticas que prefería blanco hook-up de alambre.  La soldadura de los cables que viene con su matriz de LED.  Pele los extremos de dos piezas de hook-up de alambre y soldadura en el lugar, teniendo cuidado de mantener los cables y soldar como compacto y cerca de la placa de circuito como sea posible.

Espacio será apretado, en la caja de conexiones y detrás de la matriz de LED.  Para alivio de la tensión de los cables sin ocupar demasiado espacio, utilice un poco de adhesivo de silicona.  Alivio de tensión es particularmente importante en el punto donde los cables se fijan a la placa LED, debido a esto se une con cinta de espuma doble cara, haciéndolo difícil de desmontar para su reparación.   Conecciones en posición (les sujeta con un disipador de calor accionada por resorte) Aplique una pequeña cantidad de silicona para los alambres y el circuito.  Usando un palillo de dientes o una herramienta similar, aplicar silicona en el interior de la caja de conexiones para asegurar el cable de alimentación.

Todo lo deje reposar toda la noche para que el pegamento de silicona tiene la oportunidad de curar.
