Ultra TV-B-Gone (5 / 5 paso)

Paso 5: Completar el circuito

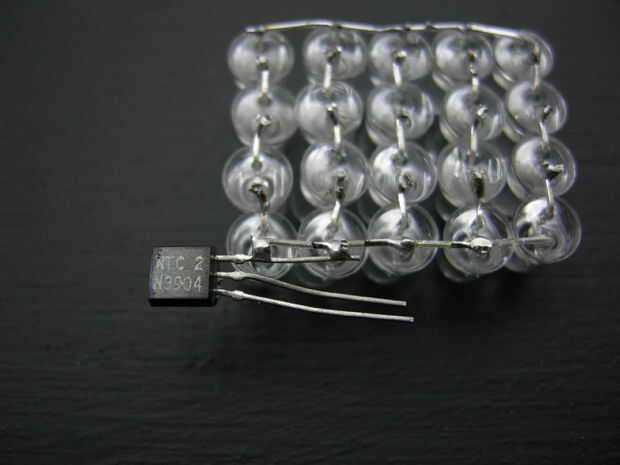

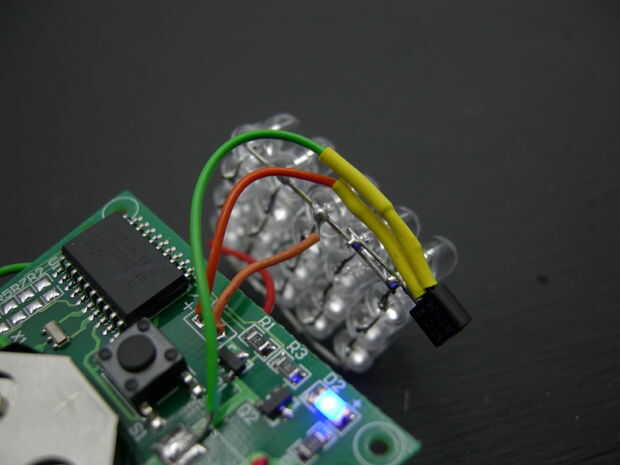

Si usted está mirando la parte plana de un 2N3904 con las clavijas hacia abajo los pernos se llaman Base, emisor y colector de izquierda a derecha. Conecte el colector y la conexión de LED de la PCB TV-B-Gone para el lado negativo de los LEDs. Conecte la Base al LED + cable. A continuación, conecte el emisor a tierra en el circuito.

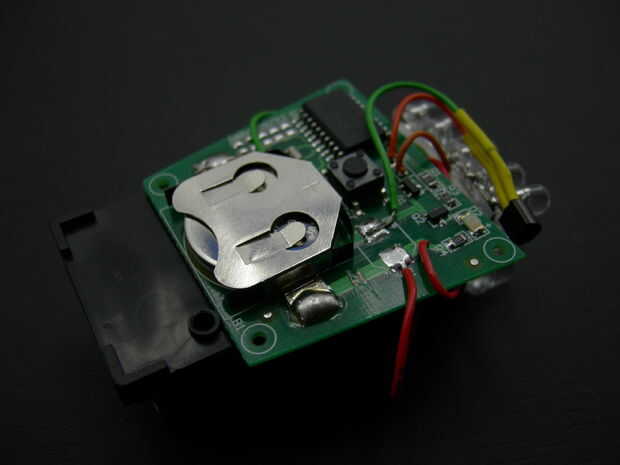

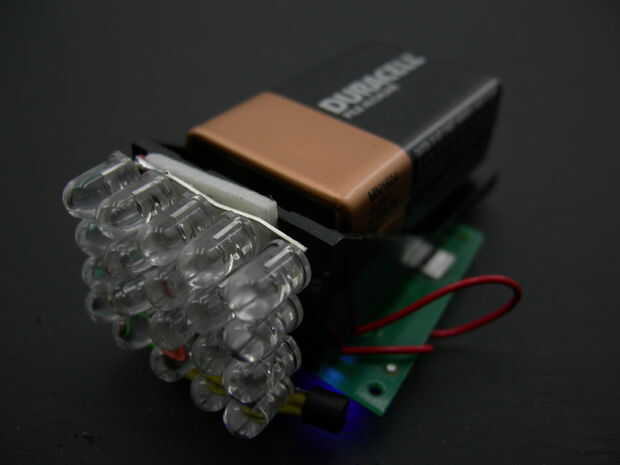

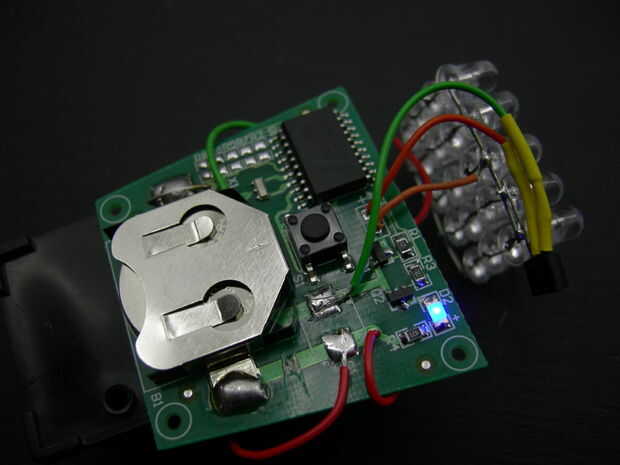

Ahora Conecte el lado positivo de los LEDs a la fuente de 9V. Finalmente, conecte los cables de tierra y 9V de la PCB al clip de batería de 9v. Conecte los LEDs y el PWB a clip de la batería. Usted puede utilizar cualquier cosa alrededor, cinta funcionará muy bien. Tenía algunos espuma dobles del palillo así usé. Fin.
