Paso 5: botones

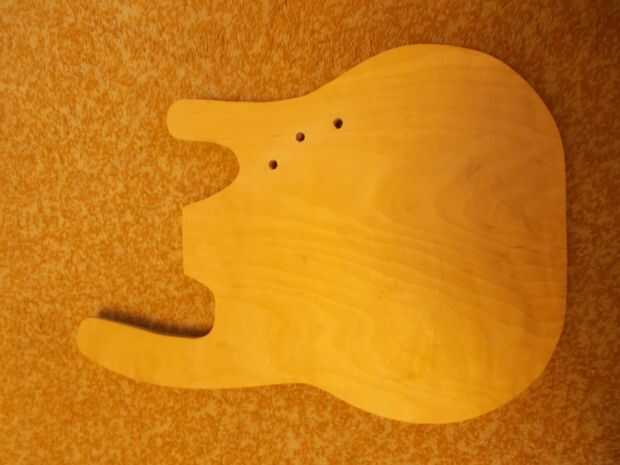

Invertir el cuerpo con los bloques de distancia. Poner mano en él y comprobar que será el mejor lugar para montar tres botones. Yo he hecho como en la imagen 1. Si usted encuentra el mejor lugar marca lugares de estos tres botones y hace agujeros con un taladro de 8mm.

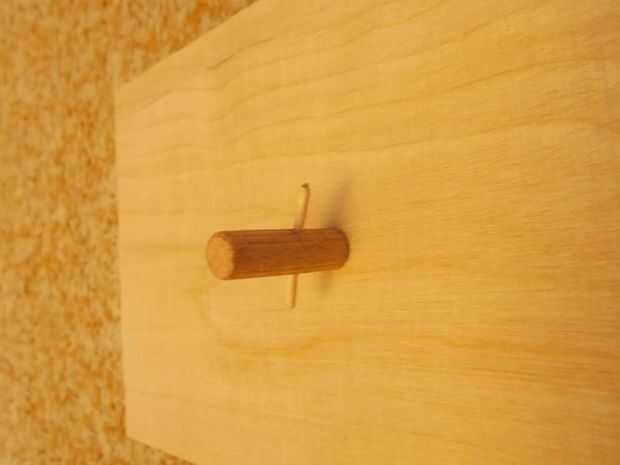

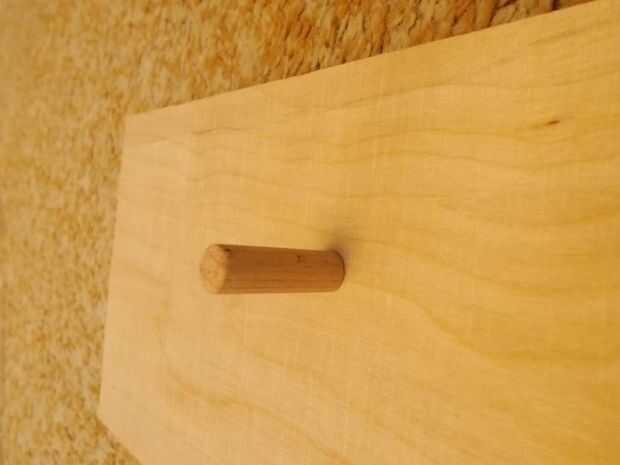

OK, ahora cortada de la clavija (8mm de diámetro) mm tres 32 clavijas poco tiempo. Será nuestra hermosa extensión del botón. Pulen hasta que fácilmente entran en los agujeros en el cuerpo. Ahora unos 9 mm de un extremo de una de las clavijas poco hacer un agujero con una broca de 1,5 mm. Tome un palillo de dientes y poner en este hoyo. Corte que sobresalga unos 2-3mm. Otro extremo del palillo poner en el mismo agujero pero del otro lado. Cortar lo mismo que antes. Hacerlo para clavijas todo poco.

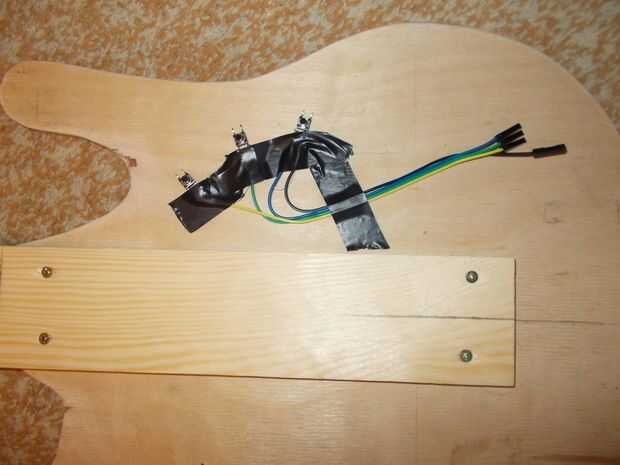

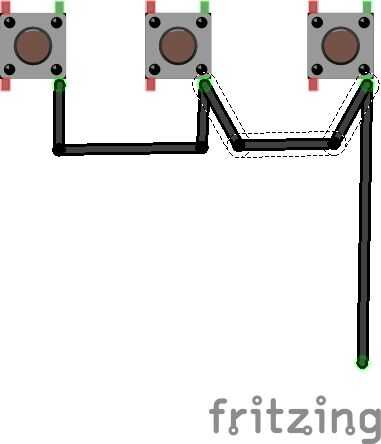

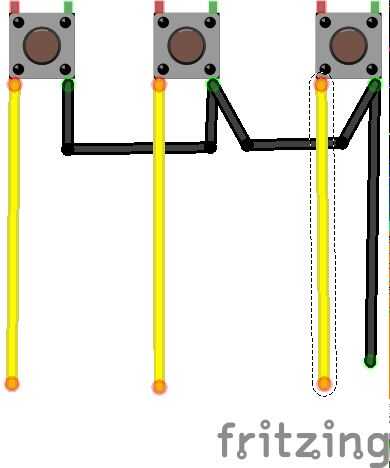

Ahora pongo dos cuerpos juntos que ni parte sobresalen. Tomar el lápiz y a través de cada ojal marca su posición en el cuerpo de la guitarra. Poner a cuerpo superior. Ahora necesitamos conectar botones juntos. Uno de los dos pasadores botón está conectado a tierra para conectar un botón a otro pin en otro botón con un cable (ver imagen 4). Último botón pin se conecta al cable macho a hembra (conecte al extremo macho, conector hembra se conectará a Arduino). Ahora toma tres cables de hombre a mujer y conecte el extremo macho al otro botón pin (imagen 5) en cada botón. Colocar cada botón en su lugar y pegar a la madera contrachapada con la pistola de pegamento caliente. Luego hilos de pegamento a la madera contrachapada con cinta unilateral (como en la imagen 6). Elija el botón que es importante, que es menor y que es 7 (en mi guitarra botón izquierdo es mayor, medio es menor y derecha es una imagen 7-primero).
Ahora es el momento para el Arduino.
