Paso 6: Montaje Arduino
Ahora tienes que conectar todo a Arduino. Tomar el sensor ultrasónico y conectarse a él cuatro alambres de hombre a mujer. Tomar otro cuatro alambres de hombre a mujer y soldar los extremos de sus macho para hacer cuatro cables largo hembra.
Tome el Arduino y conectar el pin de Vcc a + pin de 5V de Arduino, Trig a pin pin 12 en el Arduino, el pin eco al pin 11 de la Arduino y GND al pin GND de Arduino. Conectar botón principales con 8 pines de Arduino, botón menor a 9 pines en el Arduino, 7 botón al pin 10 del Arduino y GND a izquierda pin GND de Arduino.

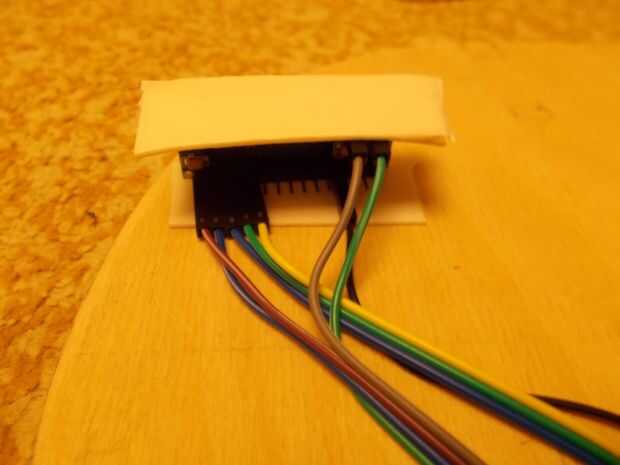

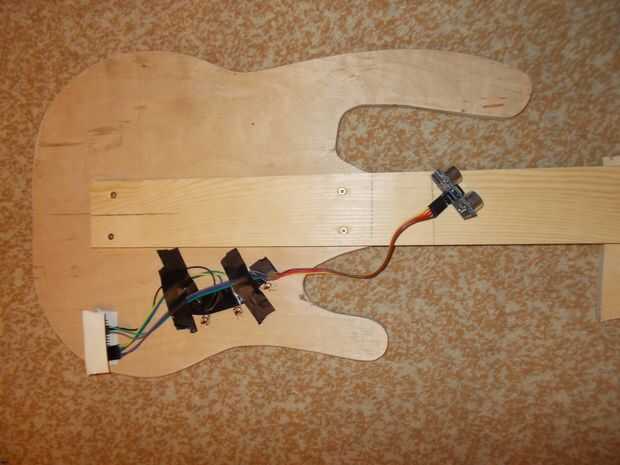

Corte de un trozo de cinta de doble cara de longitud de Arduino y péguelo en el lugar donde será Arduino. Luego coloque el Arduino en lado en él (puerto USB a la parte exterior del cuerpo de la guitarra). Cortar dos piezas de cinta y pegamento en la parte superior de la Arduino.
A continuación le van a poner cuerpos juntos.
