Ultrasónico garaje Parking Assistant con Arduino y un ATtiny85 (1 / 4 paso)

Paso 1: Construir un cuadro de proyecto

Una caja de gran proyecto para este tupperware. Es particularmente bueno porque es la mayoría del tiempo transparente y aún mejor, a menudo es helado. Esto es importante en la difusión de la luz del LED para que sea tan visible como sea posible. También, su ampliamente disponible, barato y fácil de cortar. Utilicé la caja de plástico que viene con mi kit de inicio de Arduino, que resultó para funcionar muy bien.

Corte dos agujeros para el sensor ping

Esto en gran medida la parte más delicada. Usted quiere tratar de conseguir tan cómodo como sea posible para que usted no tiene que salir de la pistola de pegamento caliente. Los sensores son de 16mm de ancho, así que su dudoso que la persona promedio tiene una broca de la misma naturaleza ahí. Esto puede no ser el método más ortodoxo de los agujeros del corte pero con el plástico suave, que trabajó para mí.

En primer lugar, perforé un orificio piloto en el centro exacto de donde cada conjunto debe ser.

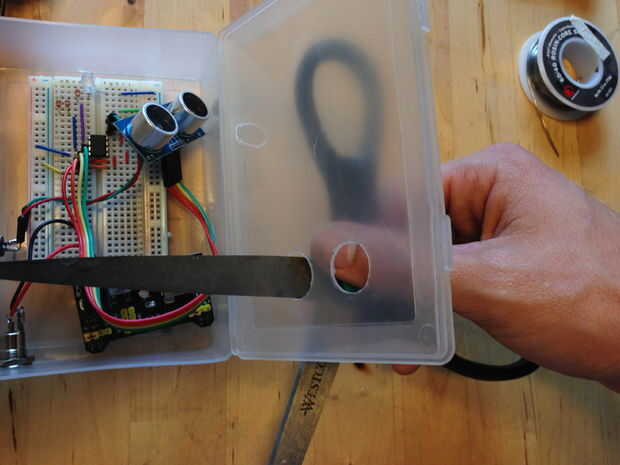

Utilizando unas tijeras afiladas, empujó a través del agujero y torcido * permitiendo que la forma de cuña de la hoja de la tijera para ensanchar el agujero como yo torcido hasta que ya era lo suficientemente amplia como para el sensor para que quepa.

Repita para el otro agujero del sensor.

Cortar un agujero para el botón

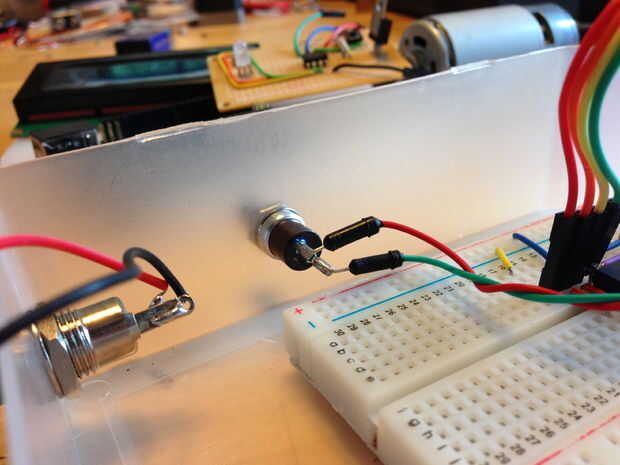

Colocar el botón en el exterior de la caja es crucial para un fácil acceso a ajuste de la distancia deseada. Un botón con hilo y una tuerca son perfectas para esto.

Cortar un agujero para el cable de alimentación

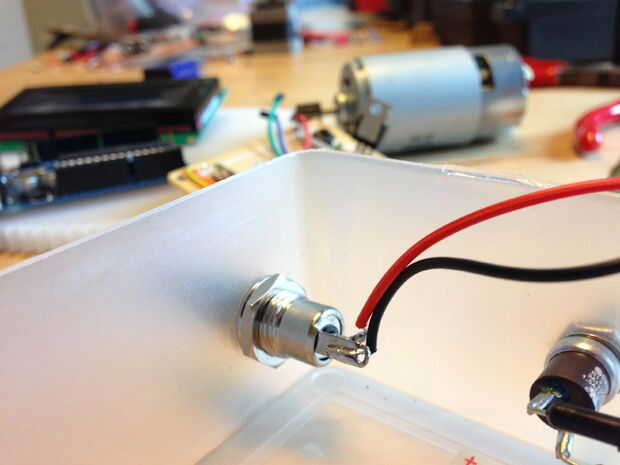

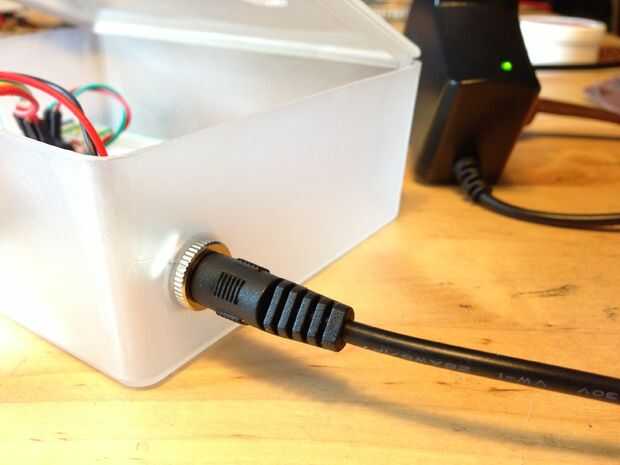

Dependiendo de cómo usted plan para alimentar el dispositivo afectará a qué tipo de agujero que, utilicé a un conector de alimentación de DC 5.5x2.1mm para conectarlo a un adaptador de alimentación de 9V.
