Paso 2: Cableado del circuito

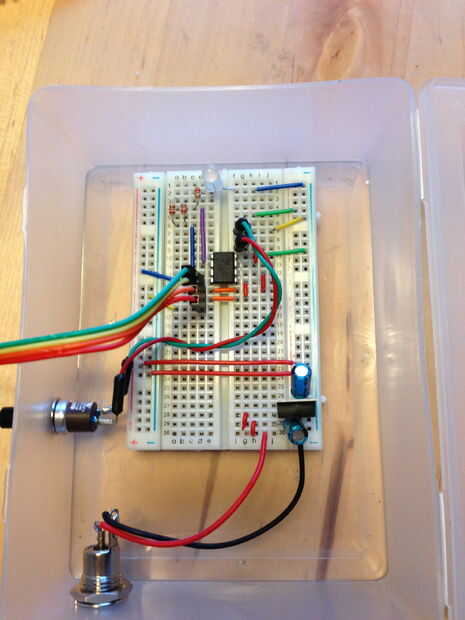

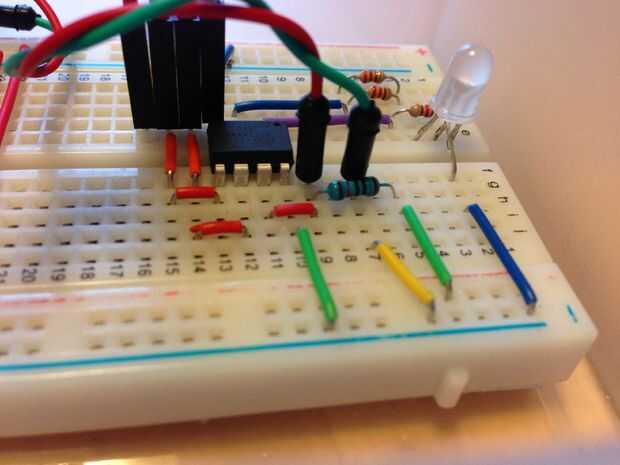

Tenga en cuenta, en las fotos, que he conectado mis rieles hacia atrás. Esto es para alojar el regulador de 5V. Me doy cuenta ahora que tengo pude vuelta, utiliza los otros carriles que no se hacia atrás pero owell.

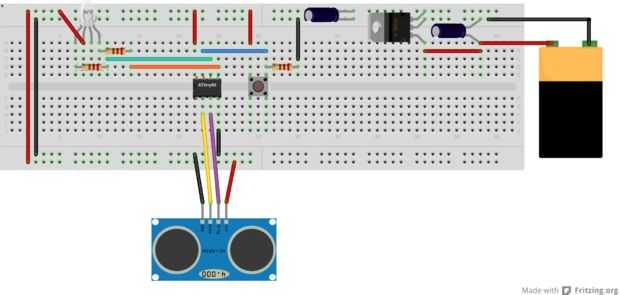

Actualización: Ajuste se hicieron para el diagrama del circuito. (no reflejado en las fotos) El LED se haya distribuido a los pines 0 y 1 para usar PWM para control de brillo. Esto es importante para conseguir un bonito color amarillo.

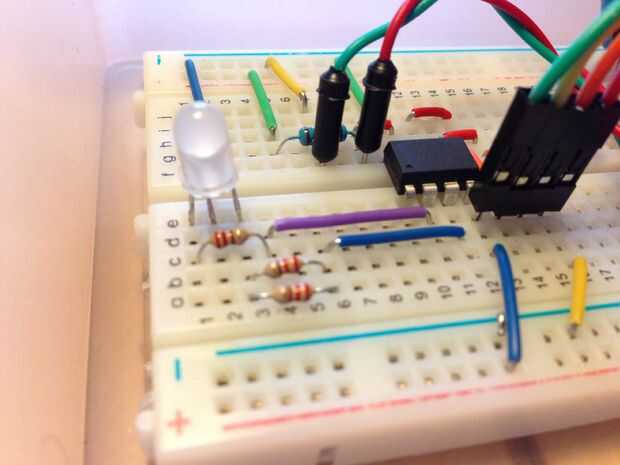

El LED
Conectar el cátodo común (pin más largo) del LED en un riel de 5V en su protoboard. Los otros 3 pines, requieren una resistencia entre ellas y la conexión con el conector de I/O de arduino. Aquí es un sitio web útil para encontrar el tipo de resistencia se necesita http://led.linear1.org/1led.wiz. Se trata de un tirón circuito de estilo por lo que el código será invertido, alta estará apagado y será baja en. Puede usar una resistencia en el cátodo común para no tener esta situación. Lo hice porque no me daba cuenta la ATtiny85 tenía pines pwm y quería atenuar el LED verde algunos añadiendo 2 resistencias. Cuando se usa el rojo y verde para hacer amarillo, verde era demasiado dominante sobre el rojo una parecía amarillo-verde. Una futura solución es mover la conexión verde al pin pwm y se atenúen el verde mediante pwm. Aquí hay un enlace a un tutorial más completo sobre los circuitos de LED http://www.ladyada.net/learn/arduino/lesson3.html
El botón de
Conecte 5V un botón. Conectar una resistencia de ohm k 10 entre la tierra y el otro cable en el botón. Conecte un puente de arduino la tierra del botón. Mientras que un botón de protoboard común funcionará bien, pero si va a mover en la caja de un proyecto, puede ser una molestia para alcanzar el botón. Queremos tener fácil acceso al botón para que usted no tendrá que mover el sensor de la tecla, que ajuste su distancia bastante difícil. He utilizado un botón momentáneo roscado de shack de radio. IM no está seguro si necesita la resistencia como el botón de tablero más pequeño, pero lo dejé en y funciona bien. Aquí hay un enlace a un tutorial más completo sobre botones http://arduino.cc/en/tutorial/button.
El Sensor Ping
Simplemente conecte 5V y GND a sus correspondientes carriles y las patillas eco y gatillo a arduino.
Aquí hay un enlace a la biblioteca de NewPing que describe todas las funciones de sensor. http://playground.arduino.cc/Code/NewPing.
Felicitaciones, su circuito es terminado!
