Paso 2: construcción
Accesorios

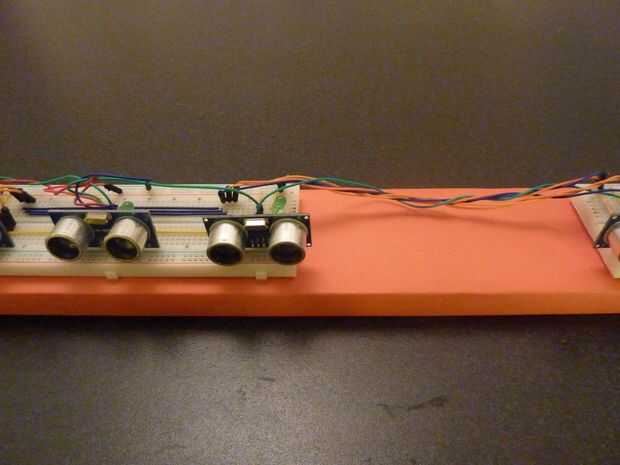

La base del piano fue un peldaño de madera reciclado de una litera! Estaba cubierto con algunos algunos papel cartulina. Plástico con pegajoso puede ser aún mejor.

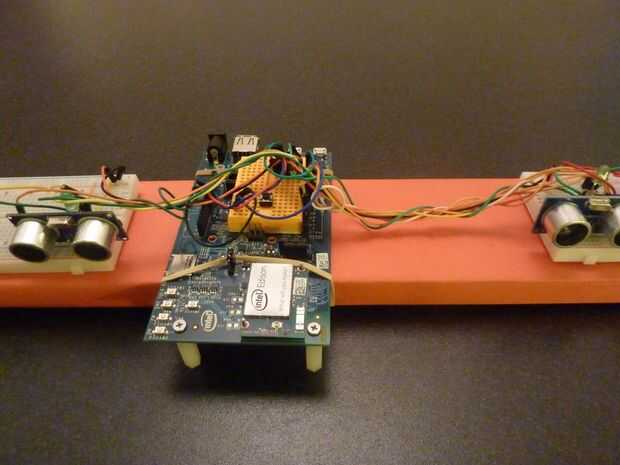

El microcontrolador de Edison se coloca cerca de la mitad y tres grandes breadboards y se unen por atrás son un poco de cinta adhesiva doble cara breadboards. La primera versión de este Piano ultrasónico tenía seis detectores Ultra-sconic - esta versión tiene nueve - usted puede tener tantos como tienen pasadores de repuesto en el Edison.
Cableado

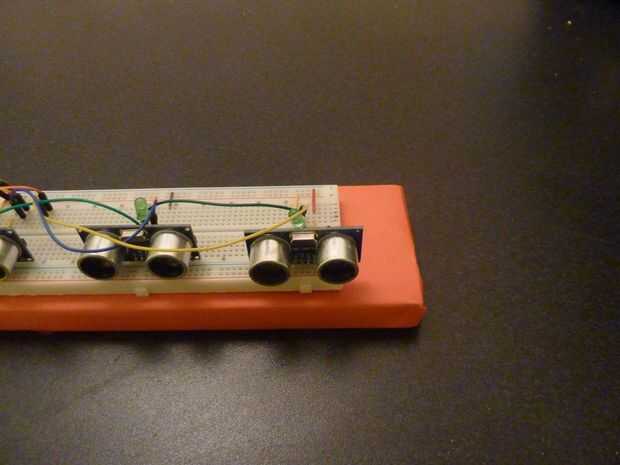

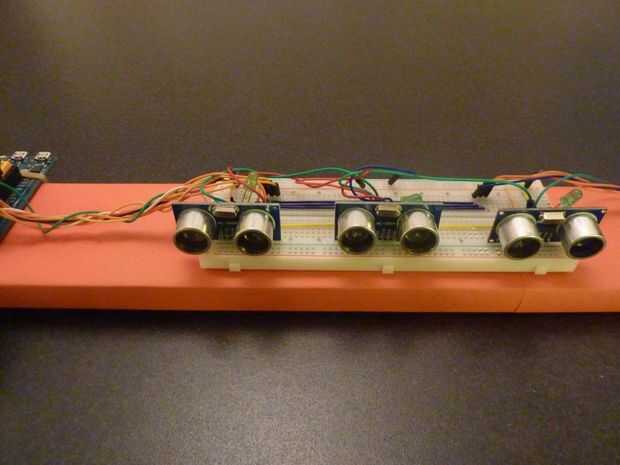

Dos o tres detectores ultrasónicos se colocan en cada tablero. Espacio que hacia fuera lo más lejos pueden.

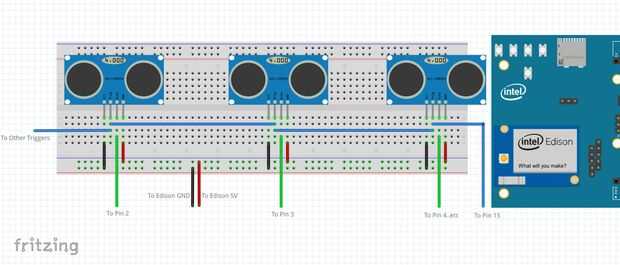

Cada detector ultrasónico está cableado como sigue:
Pin1 - cada pin de detectores como VCC deben conectarse a los Edisons + 5V
Pin2 - este es el gatillo - todos los disparadores se conectan entre sí y todos ir al Pin 13
Pin3 - este es el Pin eco - supervisado por Edison para determinar si un objeto está cercano, cada uno debe ir a un repuesto pin de entrada (pernos de 2 a 10)
Pin4 - es el conector de tierra - todos estos están conectados entre sí y conectados a GND de Edison.

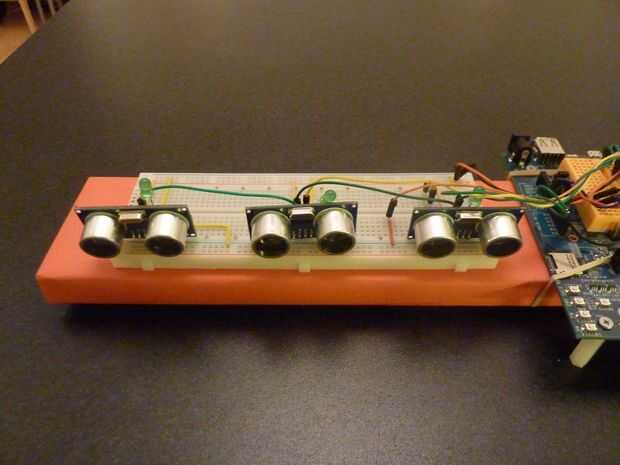

Un LED verde opcional fue conectado entre el pin 3 y 4 de cada detector ultrasónico - esto emana un pulso de luz que varía en brillo como los objetos son traídos cerca o lejos de ese detector. Este es el pulso el Edison medidas para determinar la distancia a cualquier objeto cerca del sensor.
Nota importante: Olvidar la resistencia, se recomienda - sin embargo, el LED está pulsado durante cortos períodos de tiempo y no, usted puede conseguir un verde (pero no en rojo) para sobrevivir durante algún tiempo con ninguna resistencia - pero no será bueno para el LED o el microcontrolador de largo plazo. Una resistencia de 100 a 200 Ohm en serie sería prefecto.
Decoración
Añadir pegatinas y luces adicionales led como le parezca.
