Paso 5: Grabado de los PCB
Transferencia de toner para el ganado
Como la mayoría de las veces, usé el método de transferencia de toner para hacer estos PCB, otra vez debido a consideraciones de velocidad. Usé técnica UV a hacer un PCB para un proyecto, le dará detalles sobre el método de la UV, así más tarde cuando batir en un instructable.

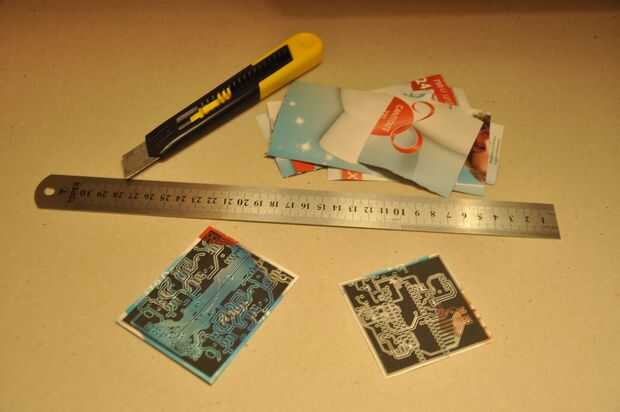

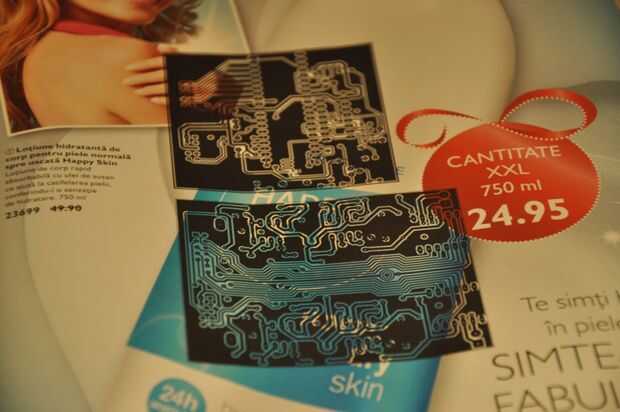

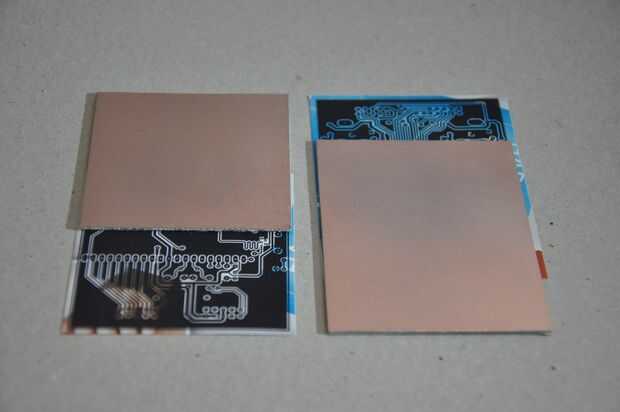

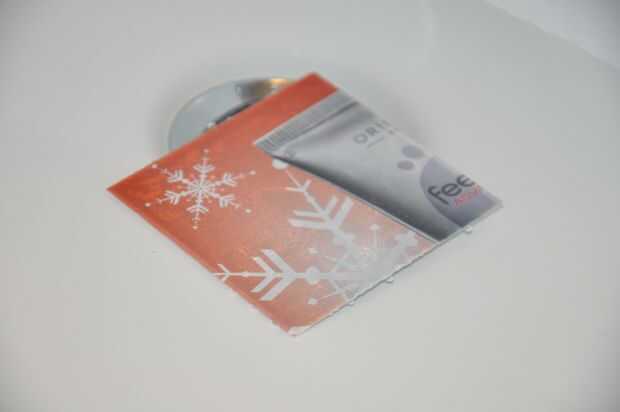

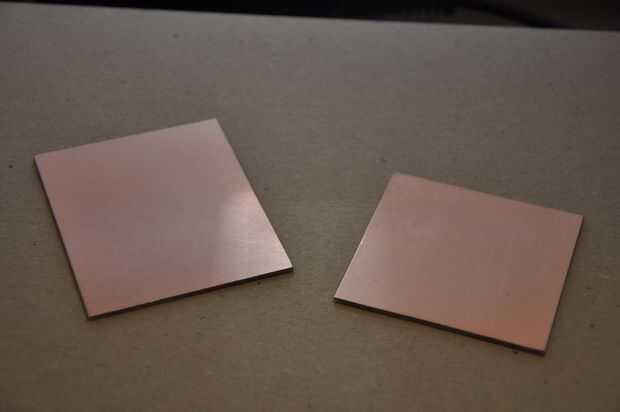

Obtener un hierro, haz la obra de arte y el PCB agradable, limpio, apilarlos y empezar a planchar. Me tarda generalmente alrededor de un minuto para conseguir el papel se adhiera correctamente a la Junta. Obtener el toner se adhiera a la parte de cobre del PCB, y luego enfriarlo. Ir al fregadero, poner el tablero de papel bajo el agua, espere hasta que el papel quede empapado, luego retírelo suavemente.
Un truco útil recién encontrado

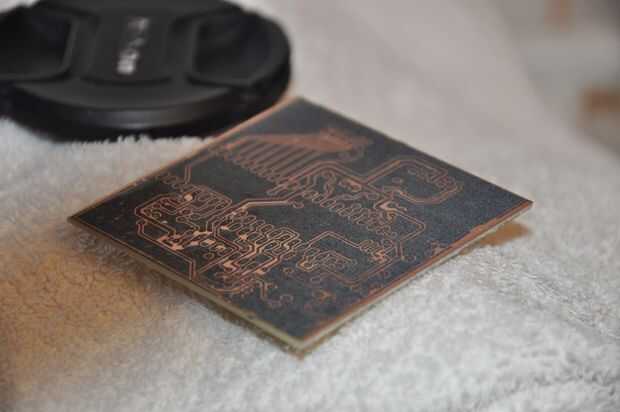

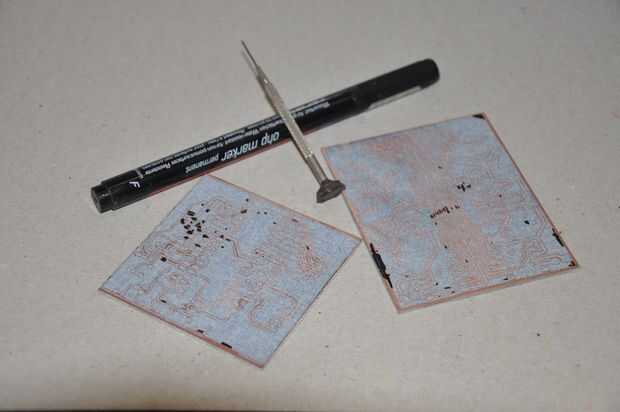

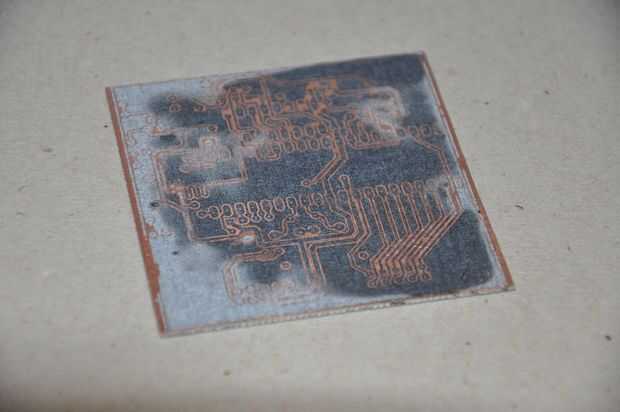

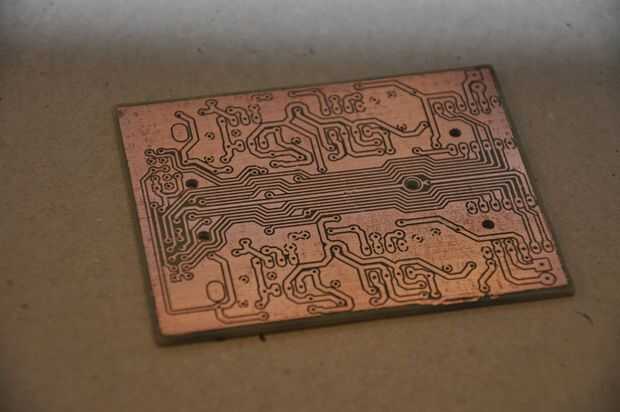

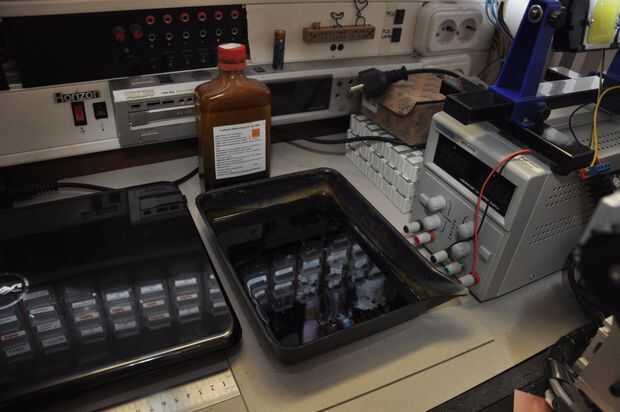

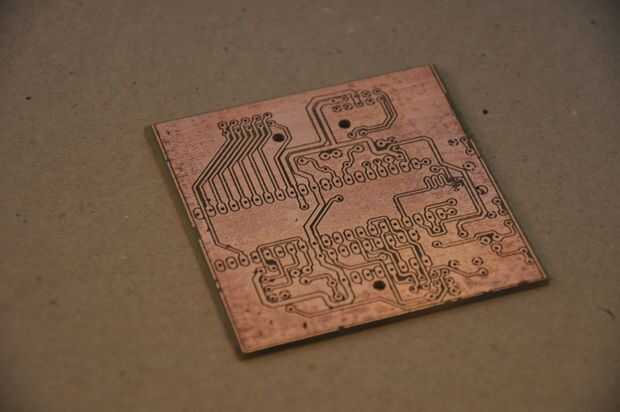

Recientemente he encontrado que esto es muy muy fácil de hacer si el agua que utilizas está un poco caliente. Al hacer estos PCB no prestar atención a este detalle, solo vierte algo de agua de la temperatura al azar y esperó a que el papel al mojarse, frota luego. Se puede ver en las imágenes cómo el frotamiento quita algunos del toner que debería haber sido dejado intacto, tuve que ir sobre el tablero con un marcador OHP y hacer algunas correcciones - trabajo y tiempo extra. Mediante el uso de agua caliente, el papel no cae muy fácilmente, en una sola pieza, necesidad de frotar (que potencialmente puede dañar la capa de toner). La Junta en seco y puso en cloruro férrico. Espere hasta que el cobre se come lejos, dejando la placa con las pistas y pads solamente. Usar acetona para limpiar el toner, perforar, cortar el exceso FR4 y polaco el tablero brillante con papel de lija fina bajo el agua. Si tienes flujo de aerosol a la mano, aerosol del tablero, esto ayudará cuando empieces a soldar.
