Ultrasonido Arduino "Aparcamiento Spotter" (1 / 5 paso)

Paso 1: Diseño

Como ya he dicho, la elección depende de usted en cuanto a qué placa Arduino o Arduino-compatible utilice. ¿En cuanto a mí? Bueno, he construido mi propia placa basada en este Instructable - Perfboard Hackduino (circuito de Arduino-compatible) por jmsaavedra y la superposición de tablero de papel de Sparkfun. Preste especial atención a la parte del regulador de 5v del circuito en el Perfboard Hackduino ' capaz de, aunque. Leer todo el ' y comentarios antes de empezar. Es bueno, pero puede ser confuso si no prestas atención.

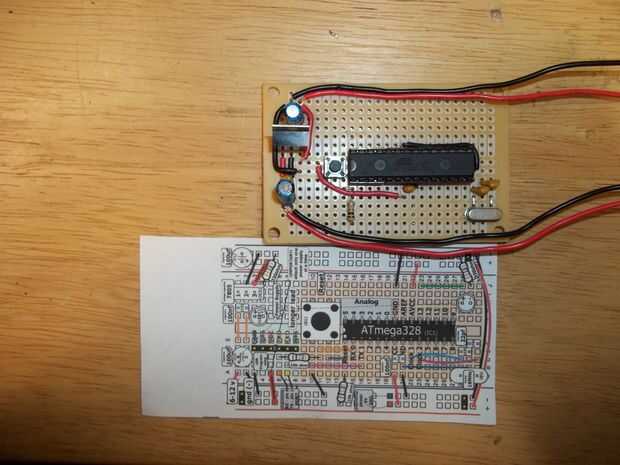

Refiriéndose a las notas de la foto 1, hay dos conjuntos de cables rojo/negro. El conjunto hacia la parte superior de la imagen es para un indicador LED y la otra es por el poder. Usé una verruga de la pared con una salida de 7.4v DC. Puede utilizar una batería de 9v CC, si lo prefiere, pero no quería tener que meterse con el cambio de las baterías.

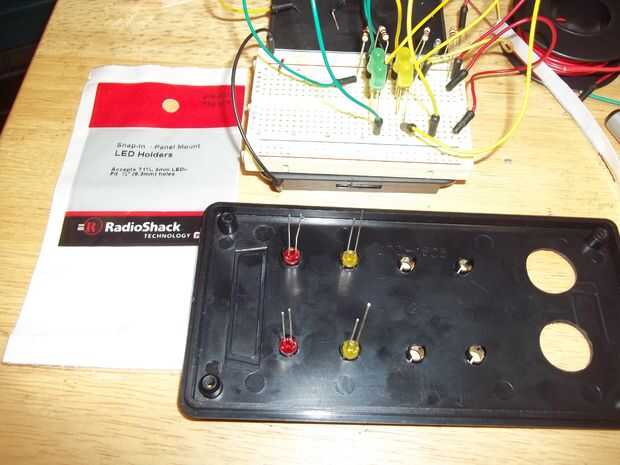

Una vez mi perfboard el circuito ATMega en él, preparé mi recinto. Puse las piezas (8 LED con resistencias y el sensor de ultrasonidos) en la tapa de la caja para determinar dos cosas: estética & alambre aproximadamente cuánto le necesito (lo siento, no hay fotos de este paso). La colocación puede ser de tu gusto. Tengo mi inspiración de otro Instructable, Sensor de estacionamiento ultrasónico por atatistcheff. Gustan mucho las de LED. :)
