Paso 2: Comienza la construcción

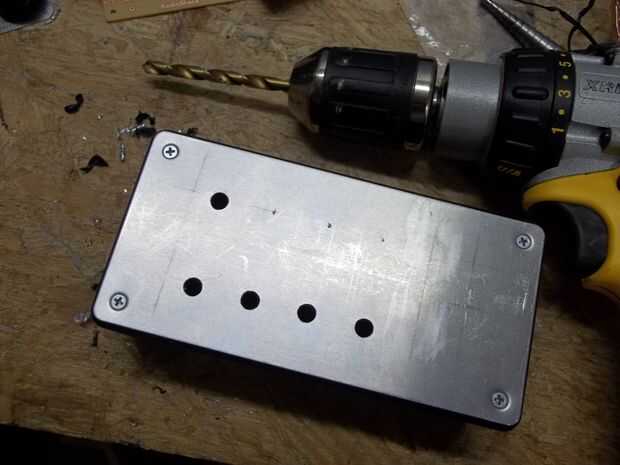

Como se puede ver en la primera foto, que iba a usar la cubierta de metal que vino con la caja, pero más tarde lo había desechado.

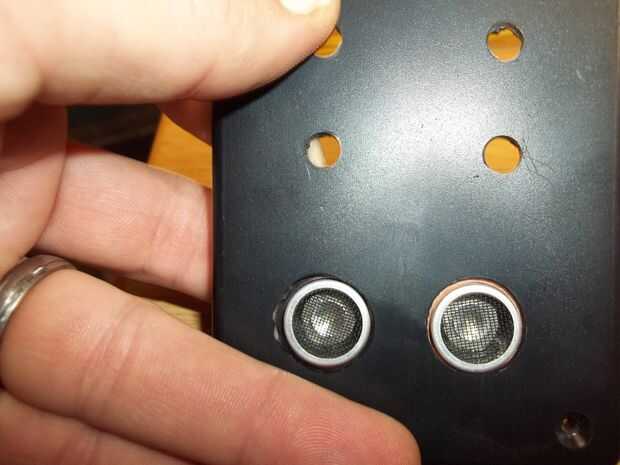

En la segunda foto, se puede ver que mis orificios de 5/8" pueden haber sido un"poco"grande. Pero, he descubierto que una arandela de goma de la manguera de jardín estándar encaja perfectamente sobre el sensor "barriles". Por lo tanto, me había pegado con cianocrilato (pegamento estupendo, pegamento de uñas de dedo) y luego los colores con un marcador permanente negro. Problema resuelto! :) También contiene el sensor casi al ras con el gabinete.

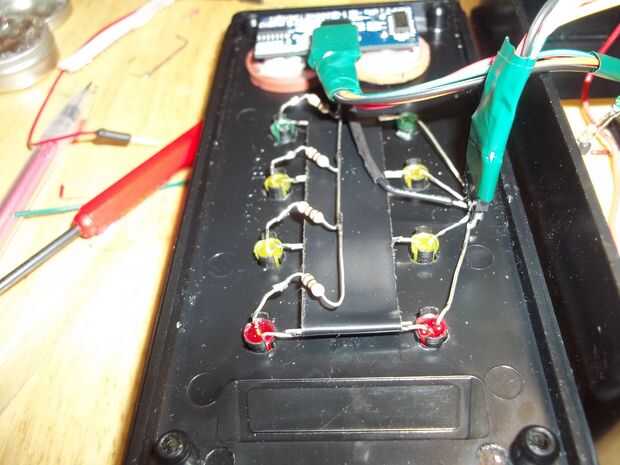

También necesita preparar el recinto para el montaje de la placa de circuito, interruptor, LED indicador de energía y, si se utiliza una verruga de la pared, un lugar para poder entrar. Si usas el mismo gabinete que yo, es lo suficientemente profundo que puede montar el tablero en cualquier lugar en la parte inferior y tiene un montón de espacio libre. Marque los orificios y perfore les. Le cabe prueba la Junta pero, si estás usando un tablero sin encabezados femeninos, necesita tomarlo vuelve a salir para soldar.
La energía/iluminación LED obtiene montada de manera que se ser brillante en el suelo, y el interruptor puede ser dondequiera que usted quisiera. Taladre los orificios del tamaño adecuado para sus componentes.
Un último agujero. Es para el conductor de la verruga de la pared. He puesto minas en la parte posterior de la parte inferior de la caja.
Limpie todos los orificios de cualquier izquierda fresas de perforación.
Ahora es el momento para saber que pines son los que en el sensor ultrasónico SR04. Han marcado el pin de voltaje rojo y el conector de tierra negra con marcador permanente y escribió la descripción de pines en la parte posterior de mi papel de recubrimiento. Ver foto 4.
A continuación, montar el LED utilizando los soportes LED o pegamento y el sensor de ultrasonidos con pegamento.
