Paso 5: Montar electrónica

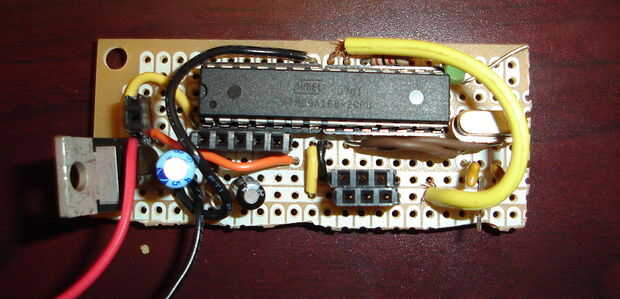

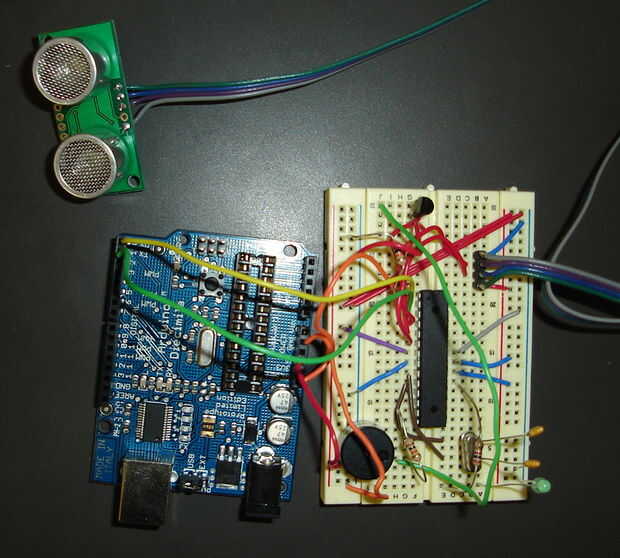

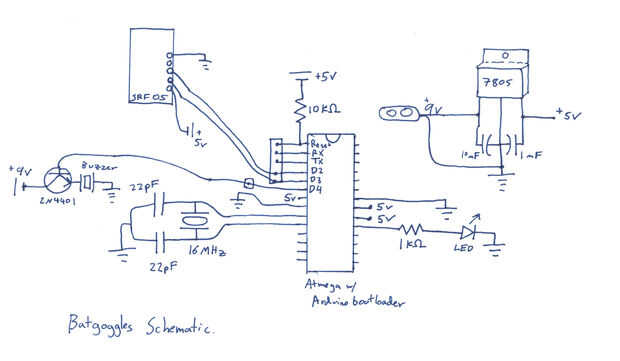

He incluido la foto de la versión de la tarjeta de PC (con sensor y timbre desconectado) así como una versión de prototipo construido en un protoboard para referencia. La versión de protoboard también muestra cómo se conecta la placa Arduino como programador para el chip microcontrolador USB. Ya utilicé un zócalo DIP para el chip, también puedo quitar el chip y ponerlo en una placa de Arduino para programarlo, pero puede ser difícil de extraer el chip sin doblar todos los bolos, por eso incluí los pines header hembra para tx/rx. Aunque la Junta es muy estrecho, puede ver que todos los pines del controlador tienen un pad de soldadura disponible para conectarse. Puesto que no son necesarios para este proyecto no soldadura de encabezados femeninos a los pines sin usar, pero si lo fueran, tendría todas las capacidades de un Arduino Diecimilia excepto a bordo USB en un paquete muy pequeño. El ancho de la Junta es aproximadamente una mitad de la Junta Diecimilia y sobre la misma longitud. (aquí hay una similar configuración). Es opcional utilizar un transistor para encender el zumbador, el Arduino puede proporcionar suficiente corriente desde el perno sí mismo. Sin embargo, utilizando el transistor permite utilizar otro sonido que dispositivos diferentes a un zumbador si tienes uno.
