Paso 3: Cableado y montaje

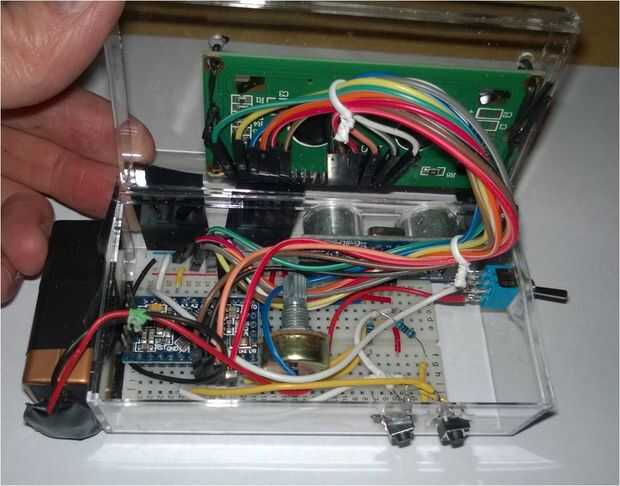

La Asamblea fue una de las partes más difíciles porque hay tanto para caber en un área relativamente pequeña. Al final tuve que doblar las patas en la pantalla LCD para que fueran paralelos a la parte posterior de la pantalla LCD y mover la pila de 9V al exterior de la caja. Utilizando un cable de conexión para algunas de las conexiones de la placa en lugar de más cables Dupont y pude ahorrar algo de espacio usando lazos de torcedura en los cables de la pantalla LCD. También terminó la conmutación hacia fuera de la maceta mas grande de k 50 para un bote k 10 con un formato más pequeño. Una vez que todo el cableado fue hecho y todo estaba en su lugar el caso ya no cerrar todos lo usé cinta aislante para sujetar que él firmemente cerrado.

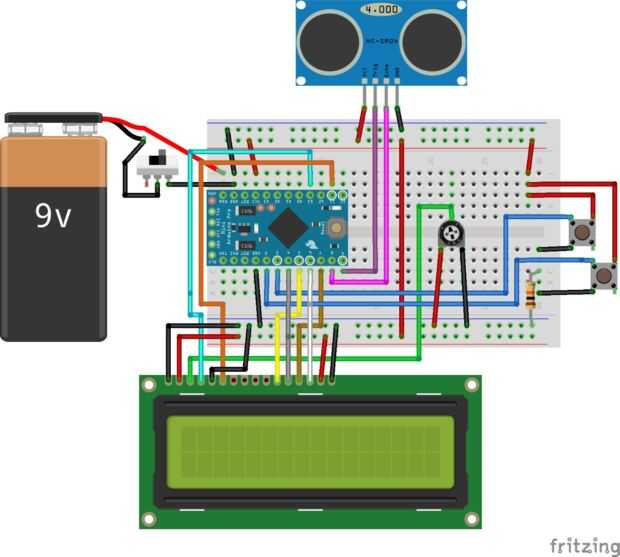

El diagrama de Fritzing anterior muestra cómo alambré este proyecto y a continuación se enumeran las conexiones. Los botones deben conectarse a D2 y D3 e ir a alto cuando presiona. Deben contar con un pull-down resistor a tierra cuando no pulsa que usé una resistencia k 4.7 para.
Arduino | PANTALLA LCD
- TOMA DE TIERRA | VSS
- VCC | VDD
- Olla | V0
- D13 | RS
- TOMA DE TIERRA | RW
- D11 | E
- D5 | D4
- D4 | D5
- D7 | D6
- D6 | D7
- VCC | A
- TOMA DE TIERRA | K
Arduino | HC-SR04
- VCC | VCC
- D8 | Eco
- D9 | Trig
- TOMA DE TIERRA | TOMA DE TIERRA
