Paso 3: Conexión de los LEDs con una resistencia de caída

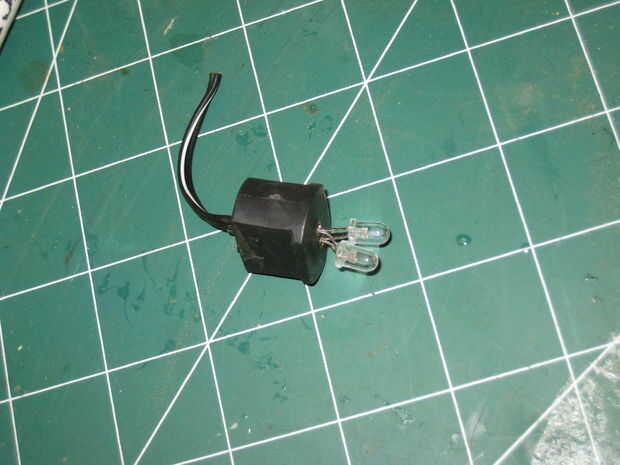

Pude usar el mismo conector de tubo fluorescente para sostener los dos LEDs en cada extremo. Simplemente cortar las puntas un poco y luego había doblado adecuadamente, obtener la polaridad correcta. Un poco en paralelo, negativo con negativo y positivo con positivo y ángulo alejados uno del otro había conectado.
Quiero ejecutar estos LEDs en cada 20milliAmps desde una fuente de alimentación de 6 voltios y la tensión diagonal LED debe ser de 2.8 voltios.

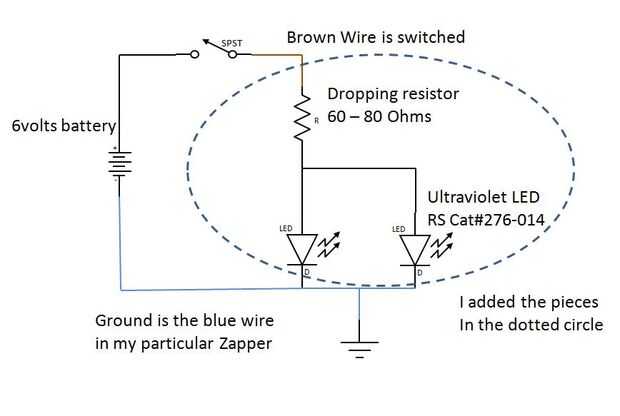

(6v - 2.8v) / 20mA = 180 ohms para la resistencia de caída en serie con el LED.
Pero, puesto que tenemos dos LEDs en paralelo, necesitamos duplicar esa 20mA a 40mA total. Para dejar más corriente cortamos ese resistor por medio a 80 Ohms o menos.
Nota: Realmente no es 'adecuado' conectar LEDs en paralelo con la resistencia de caer sola ya que podría aspirar levemente diversas corrientes debido a las diferencias del dispositivo. el total sería 40mA ambos LEDs, diseñado, pero uno podría conseguir 22mA mientras que el otro no hace más que 18mA. Es mejor construir en una resistencia para cada LED, pero, esto era más fácil y montaje de dos resistencias en allí y no tienen que ser de todos modos el exacto mismo brillo...
Sucede que tiene algunas resistencias de Ohm 67, los usé. Puede medir el voltaje en la resistencia cuando esté alimentando el LED para calcular la corriente que fluye a través de los LED de ambos.
En mi caso me mide 3.2volts en la resistencia de 67Ohms.
3.2V / 67 ohmios = 48mA
tan aproximadamente 24mA por LED.
Recuerde que el plomo es positivo o negativo.
Siguiente: Cómo reflejan la luz UV
