Paso 5: Cableado en el tubo de "Estado sólido ULTRAVIOLETA"

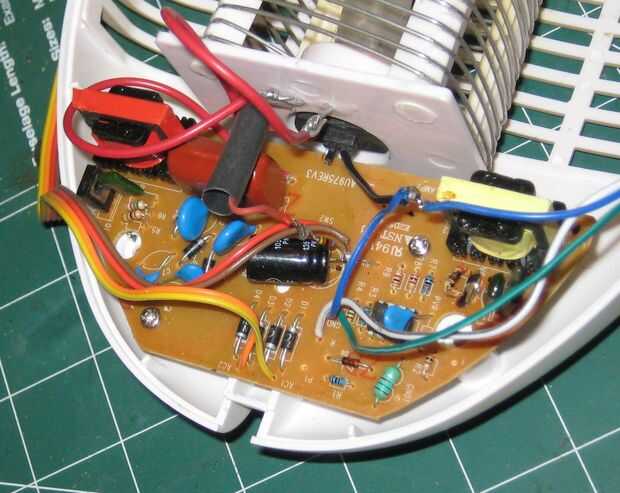

En la primera foto puedes ver que vuelve a montar el "foco de repuesto" como fue cuando lo encontré, pero ahora los cables conectan los 4 LEDs ultravioleta (2 en cada extremo) y no un tubo fluorescente caro y de corta duración.
También se puede ver cable de conexión de la resistencia de Ohm 67 soldar en el azul en mi particular Zapper del insecto. No importa si la resistencia está en la pata positiva o negativa pata en esta situación.
Luego te suelde el cable negativo que viene de los LEDs a la resistencia y luego te suelde el positivo al cable marrón, que en mi zapper viene del interruptor después de salir del terminal positivo de la bateria 6 voltios.

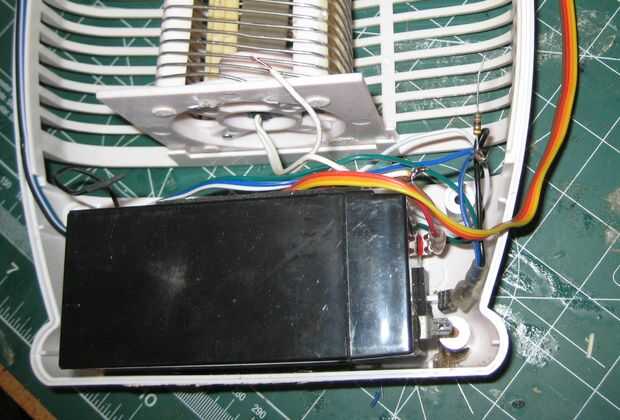

La segunda foto muestra lo mismo en la parte superior de la zapper.
Entonces, vuelto a montar todo cuidadosamente. Tomar fotografías puede ayudarle a recordar cómo estas cosas volver juntos...
