Paso 5: Agujeros para el cuerpo
El siguiente paso en el proceso fue para ubicar y perforar los agujeros en el cuerpo. Estos agujeros se utilizaría para montar este conjunto en la columna de dirección.

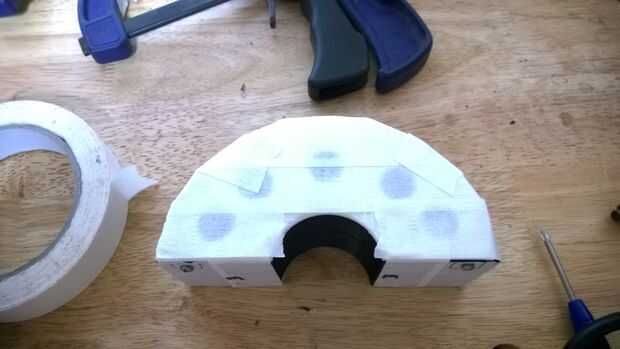

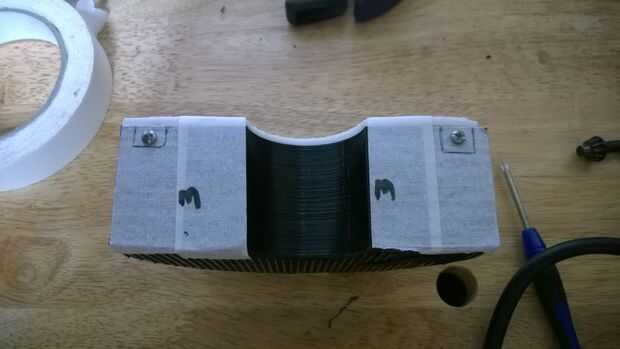

Antes de continuar, me decido a enmascare la porción blanca toda de la Asamblea con cinta de enmascarar para evitar manchas de impresión de dedos grasosos.
Además, un par más tiras de cinta adhesiva se rayas en el cuerpo donde se marcaron y perforados los agujeros de montaje.
Selección de un método de montaje adecuado:

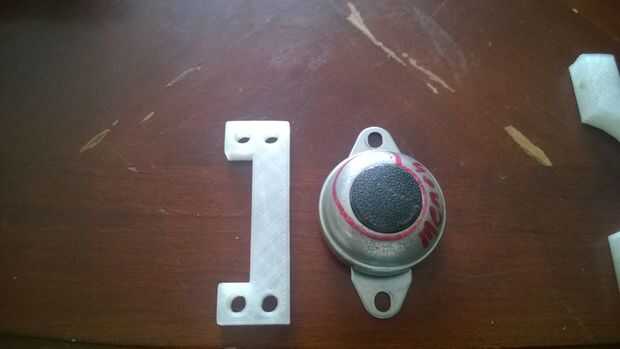

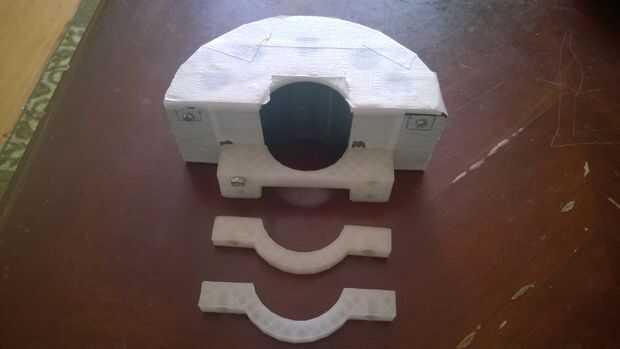

Durante el curso de diseñar el panel de interruptores, imprimí algunos prototipos de varios soportes diferentes.

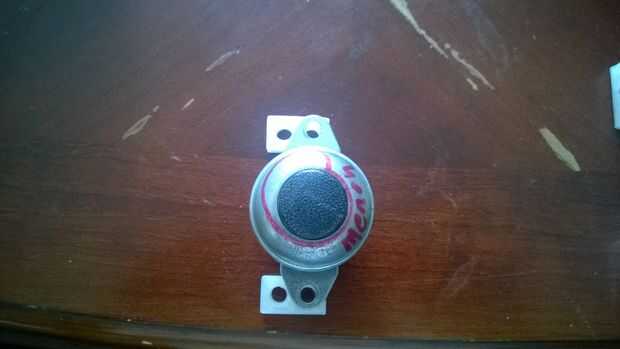

Pero como señalé en mi anterior IBLE, decidí usar el botón de cuerno existente para montar el panel interruptor de la columna de dirección

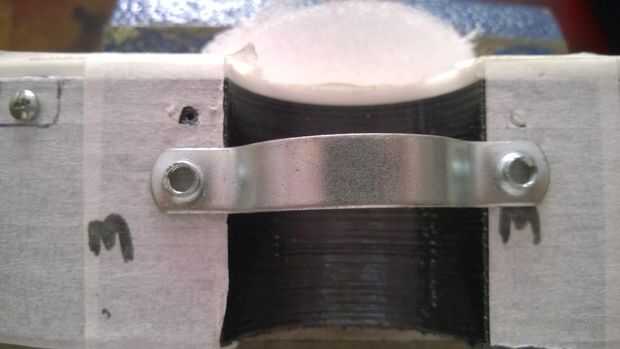

El resorte abrazadera que viene con el botón serviría como una plantilla para localizar el montaje agujeros allí fue simplemente no hay necesidad de reinventar la rueda y luchar con recién diseñada abrazaderas de montaje.

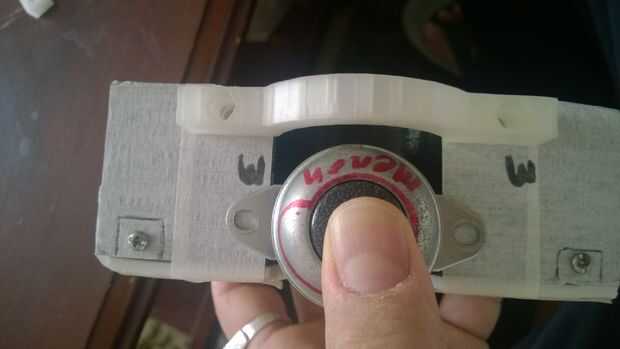

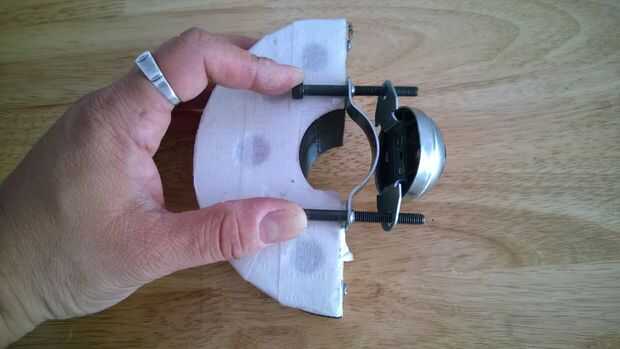

Sin embargo, tuve que jugar con algunas opciones en cómo se montaría el botón del cuerno y el panel del interruptor como una sola unidad, y la opción que finalmente decidí ir con invertir los pernos de montaje.
Significado, los pernos se montarían en el cuerpo de adentro hacia afuera y por lo tanto proporcionando la ventaja de tener su longitud extra para montar el cuerno (por ahora) y algún otro accesorio en el futuro cercano!
Localización y perforación de los agujeros de montaje:

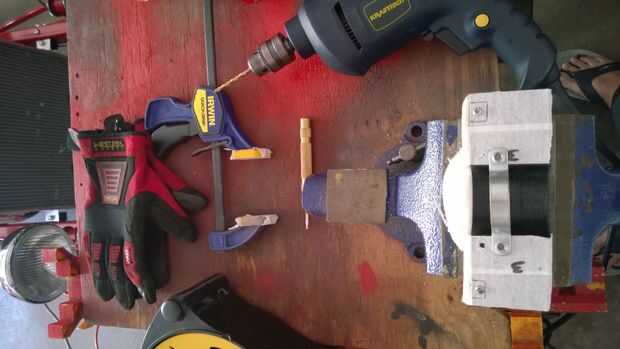

- No había manera de conseguir alrededor de un vicio esta vez!

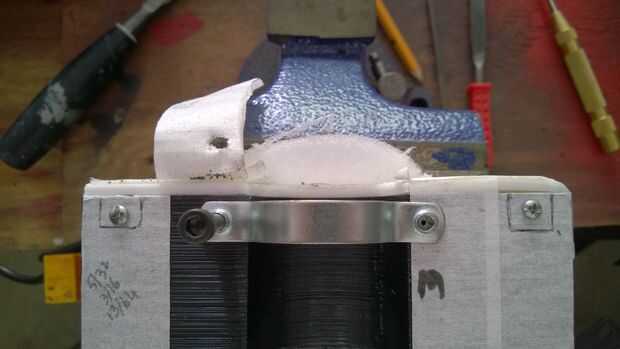

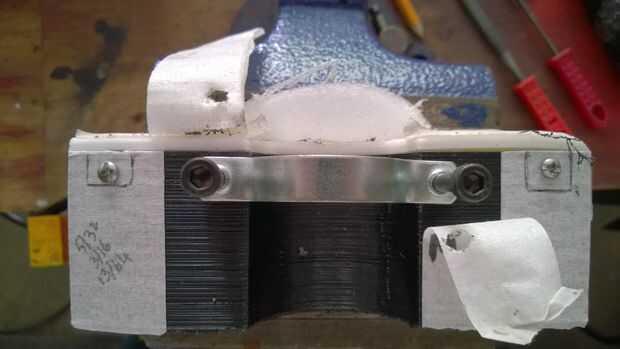

- Usando la abrazadera del resorte, los primeros agujeros fueron perforados hacia fuera

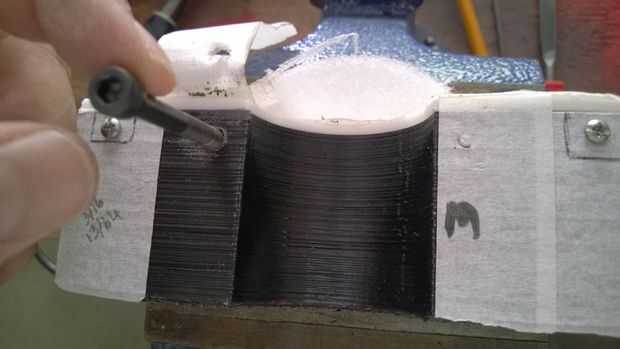

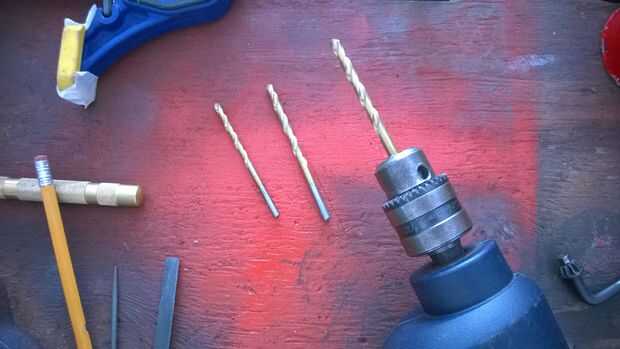

- Estos agujeros fueron agrandados luego hasta que los pernos pueden deslizar dentro y fuera

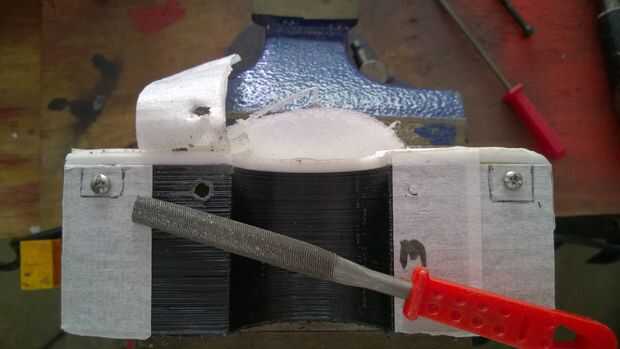

- Los agujeros más grandes causaron el PLA derretir y dejar residuos que tuvo que ser archivado
- Con los agujeros perforados hacia fuera, las tiras de cinta adhesiva aplicadas anteriormente fueron quitadas
