Paso 8: Diseño de notas, Pros y contras
Teniendo cuidado de no para destruir el panel de interruptores, los tres sujetadores fueron enroscados para sujetar el panel de interruptores en posición en el cuerpo.

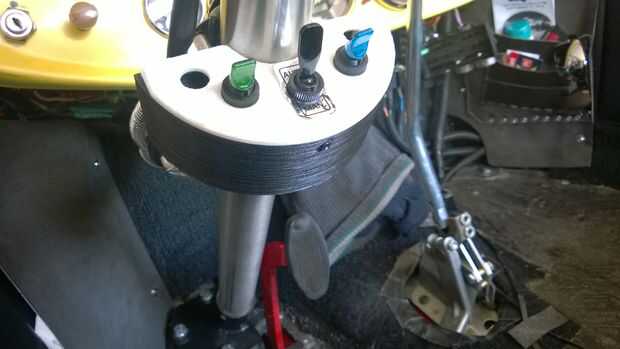

Eso es todo! Hasta la fecha, este ha sido mi más grande, muy práctico y más exitoso proyecto de impresión 3D!!!!

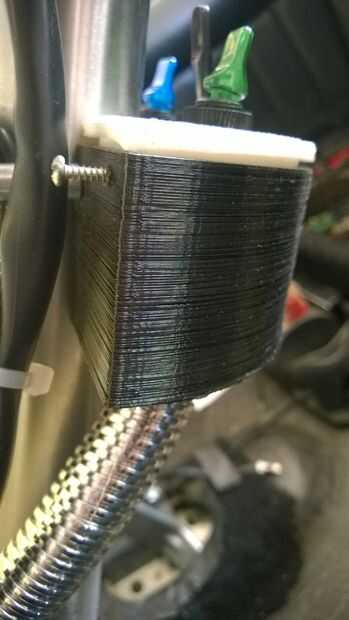

Apenas para los retrocesos, los sujetadores eran de color negro con un marcador permanente - como se ve en las fotos de la Asamblea final, se ven mezclados con el cuerpo.
Diseño Pros y contras
La sección de diseño de mi anterior IBLE empezó con unos objetivos básicos. Al tiempo, todo esto era teórico y nunca esperaba que veo este proyecto a su fin.
Pero ahora que lo veo en acción, debo resumir algunos de los pros y los contras de este diseño
Pros:

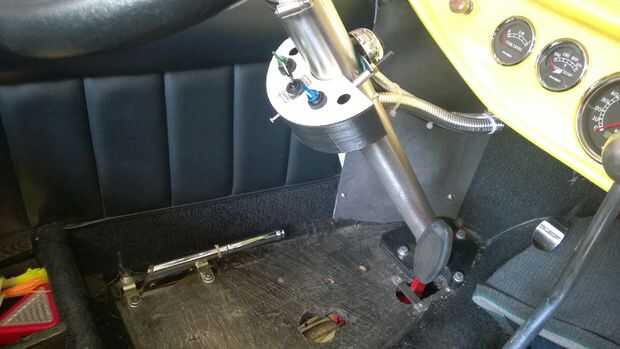

El diseño circular ha servido su propósito - envuelve firmemente alrededor de la columna de dirección
Mi pie no funciona en él como lo hizo con la caja del interruptor - que no significa movimientos injustificados!
No más feos cables asomando por la parte inferior de la Asamblea
El uso de pestañas para montar el panel de interruptores permite simplemente de nuevo los tornillos lo suficiente como para sacar la placa del interruptor superior y además ofrecen las siguientes ventajas:
- Utiliza menos material para imprimir el cuerpo, como no hay puntos de montaje adicional para tornillos son necesarios
- Tornillos más cortos serían necesarios para montar el panel para el cuerpo
- Tornillos horizontales significan más espacio dentro del cuerpo para los cables y los interruptores y menos tensión en la cara del panel de interruptor y los tornillos
Por el contrario, si el panel de interruptores debían mantenerse en su lugar con tornillos a través de la cara superior, habría venido con las siguientes desventajas:
- El cuerpo necesita más material para imprimir y tornillos más largos se necesitarían para sujetar el panel en su lugar
- Los tornillos entrometerse en el espacio interior y causa problemas al enrutamiento de los cables o mover los interruptores alrededor
- Los tornillos desorden la cara del panel del interruptor - no muy atractivo a la vista para ver 3 tornillo junto a tres interruptores
- Finalmente, presiona el panel de interruptores con los tornillos de montado de cara pondría más tensión en el panel
- Aprieta los tornillos correría el riesgo de pelar los hilos dentro del cuerpo!
Contras:
- Los sujetadores pueden ser demasiado pequeños y con frecuencia desatornillando les quite el panel del interruptor pueden causar los agujeros en el cuerpo para ampliar que requieren la necesidad de utilizar tornillos más grandes
- Utilizando tornillos demasiado largos puede llegar a dañar los interruptores - no es bueno!
