Un 3D impreso Panel de Switch automotriz (3 / 9 paso)

Paso 3: El diseño, forma y función

Como se ha mencionado en mi declaración del problema, la intención era diseñar algo que se cumplen los siguientes objetivos:

1. se ajustan al tema de circular y de acuerdo con la disposición general
2. tiene un perfil que envolver cómodamente alrededor de la columna del manejo tubular
3. es lo suficientemente profundo para acomodar los interruptores y el cableado dentro de la forma
4. No tienen bordes rectangulares sobresalen y tienen mi pie ejecutar en él todo el tiempo

Con estos objetivos, surgió con un diseño de dos piezas como interruptor paneles son más automotriz pero incorporando las siguientes características de forma y función:

1. una forma semi circular lo que es mucho más compacto y no tiene mi pie ejecutar en él todo el tiempo
2. el más pequeño de los dos bordes circulares en el panel del cuerpo y la tapa se ajusta con el radio de la columna de dirección para un mejor ajuste
3. tiene espacio para 5 interruptores o conmutadores de 3, además de un par de direccionales intermitentes
4. es profundo lo suficiente (46 mm) para acomodar los interruptores y los cables dentro del cuerpo

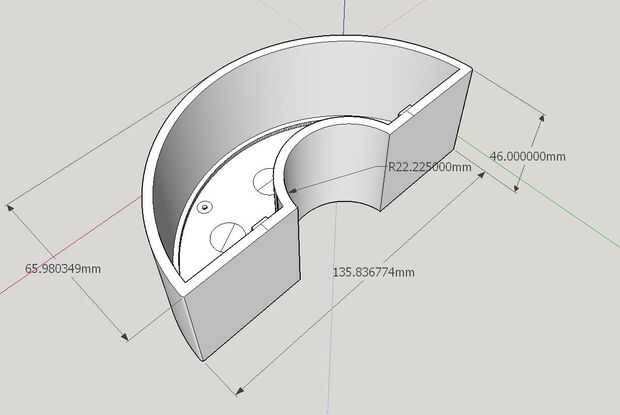

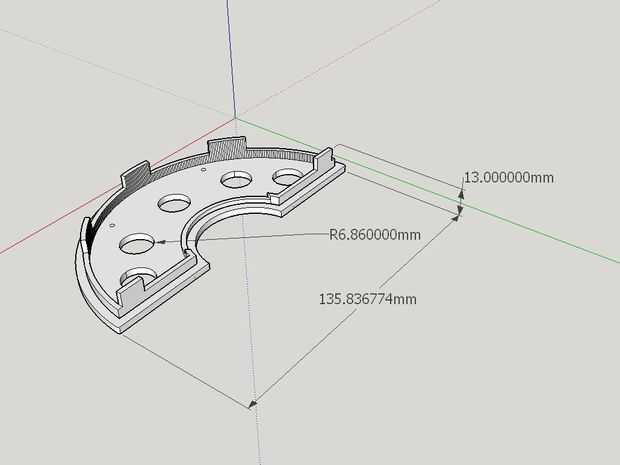

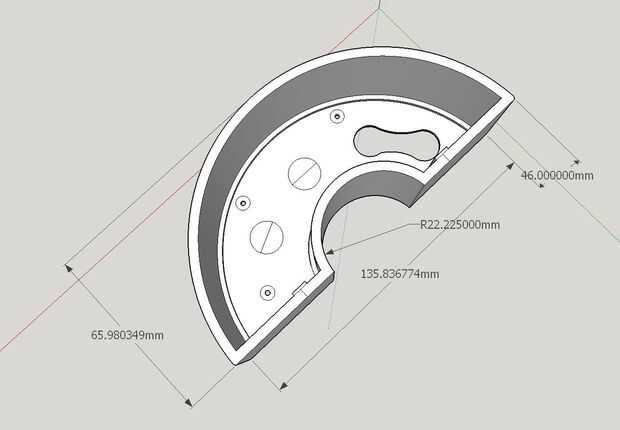

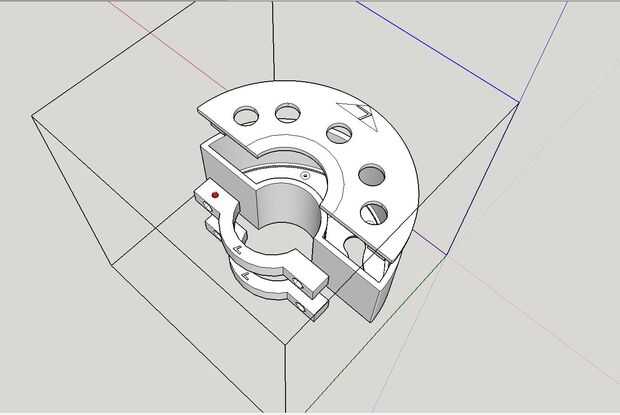

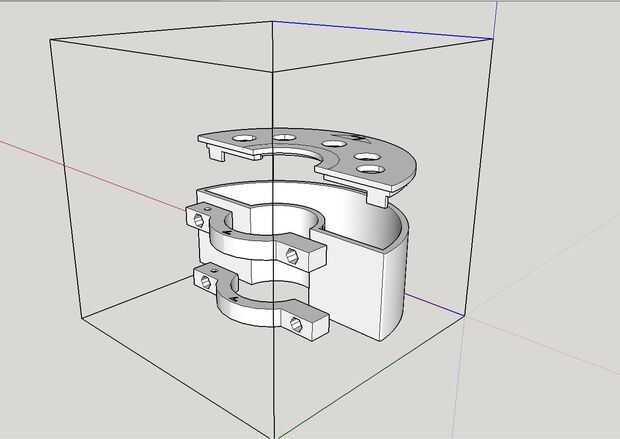

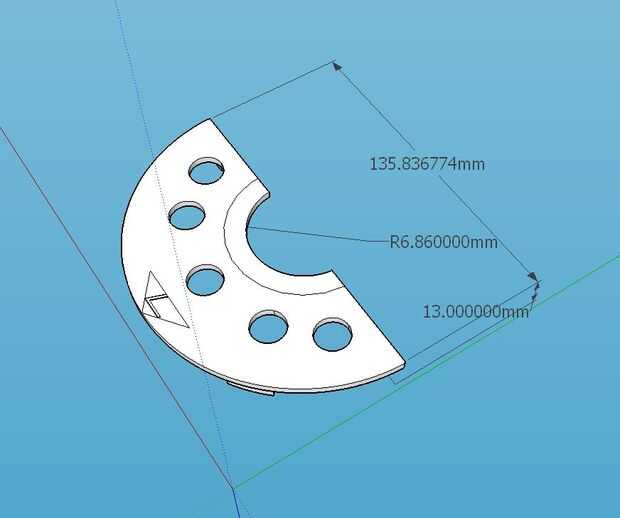

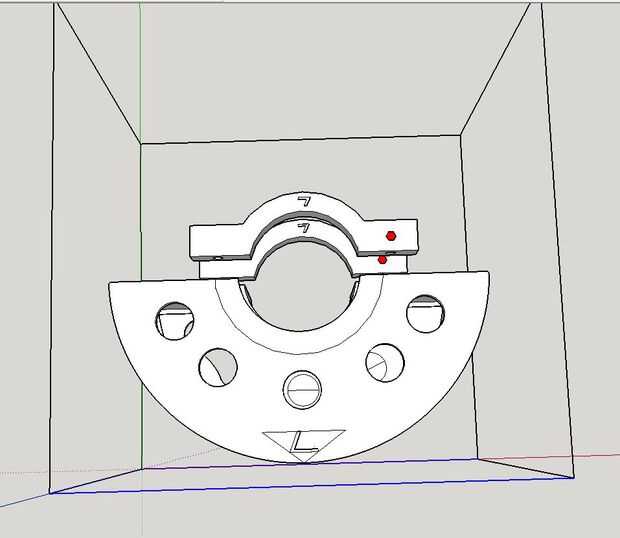

Las imágenes muestran el panel superior y el cuerpo con sus mediciones claves - las vistas reunidas se pusieron juntos para asegurarse de que el panel superior y el cuerpo encajaría correctamente una vez impreso.
