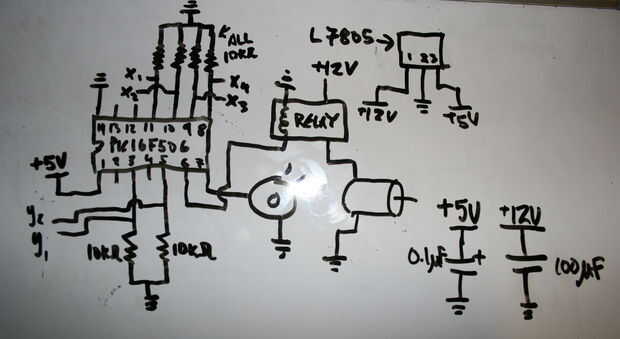

Paso 3: Esquemáticos, notas

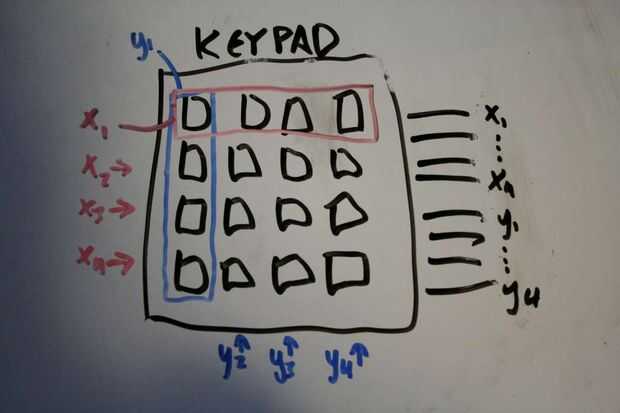

El teclado es una serie de botones con los conductores insertados en una matriz. Si se presiona el botón superior derecho, por ejemplo, pernos x1 y y1 se pone en cortocircuito juntos. Los pines x son las filas del teclado y los pernos y las columnas. Abajo está un diagrama del teclado.
Una palabra de ADVERTENCIA: la resistencia de circuito abierto entre los polos fue, en mi teclado, en realidad sólo se trata de 250Kohms. Inicialmente utilicé 100Kohm desplegable resistencias, que causó las clavijas registrar a veces equivocadamente como ON cuando debían para estar apagados, que significó que pulsar un botón se interpreta incorrectamente por el microcontrolador. Reducción de la resistencia de los resistores de pull-down resuelve este problema.
