Un alambre de laberinto con una electrónica giro (6 / 11 paso)

Paso 6: Añadir los cables de alimentación y LED

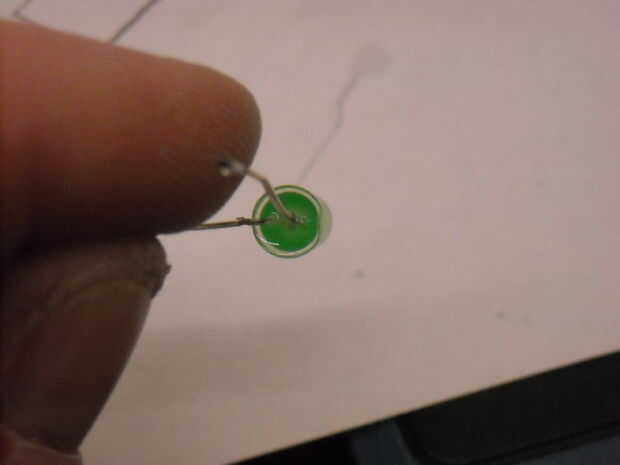

El LED es una parte que tiene polaridad. Todo esto significa es que si la parte está instalada al revés no enciende.  La forma más fácil de decir que conducen es a encontrar el cable más largo que es positivo. El otro cable es negativo... Imagínatelo! Si usted a seguir que conducen hasta el LED se conecte a un punto en el borde del LED que tiene un borde plano... no te preocupes trata de encontrar el borde plano... es sólo práctico si los hilos se cortan y tienes que saber cual cable es cual.

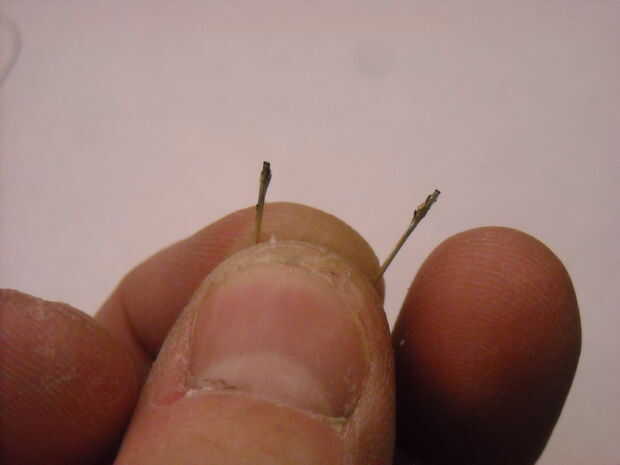

Me parece lo más fácil de preparar el LED cables primero calentando que un poco que añadir a soldar... niños encuentran esto más fácil ya que los cables de LED pueden ser un poco incómodos. Si preparación los primero son más rápidas a la soldadura. Asegúrese de que el plomo negativo es hacia arriba. El LED también no gusta demasiado caliente.

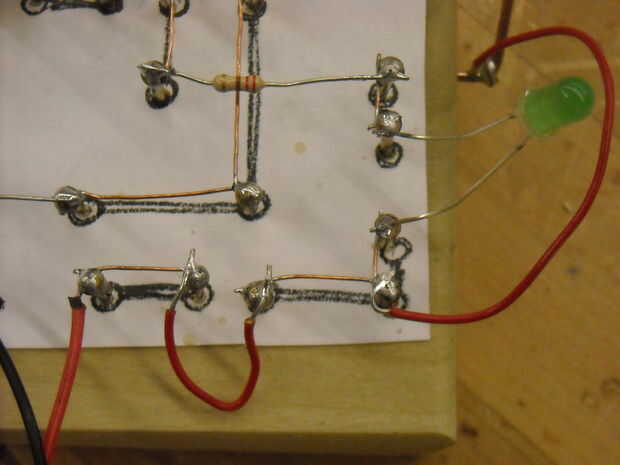

Agregar un enlace donde se muestra o se puede Agregar un interruptor de reset que es sólo un interruptor de pulsador NC (normalmente cerrado). No tenemos mucho dinero de nuestro distrito escolar por lo que optaron por no uso interruptor de IT... se puede utilizar la diapositiva como un reset demasiado... simplemente no es tan elegante.

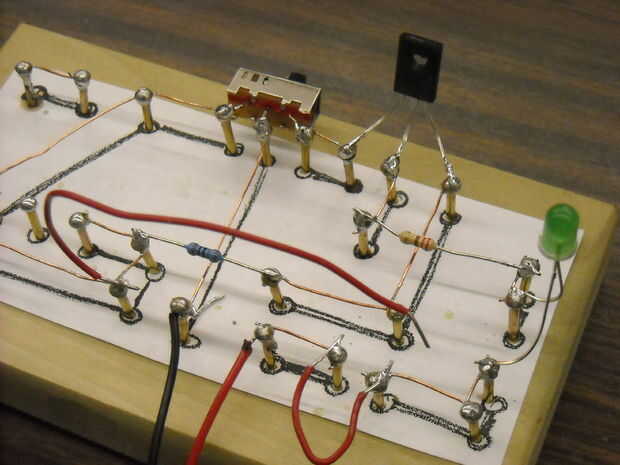

La soldadura de los cables de alimentación desde el cierre de la batería de 9 voltios. El cable rojo va hacia el link y el cable negro va en el otro clavo. Su en el dibujo...
