Paso 7: Prueba el LED y el SCR
Yo he ido añadiendo pasos como generalmente suceden en la clase... A veces los niños son más rápidos y a veces más lento. Está bien para que los niños en diferentes lugares pero me gustaría sugerir que antes de llegar a este punto es una buena idea para que los niños en el mismo lugar... listo para probar.

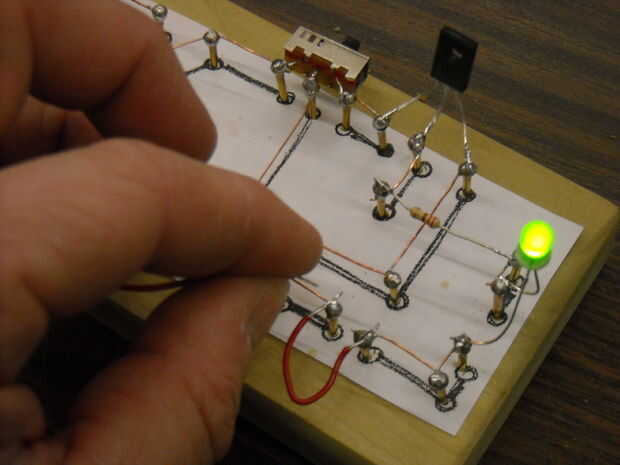

Coloque la batería, mueva el interruptor hacia el LED y la soldadura de plomo de 2" largo en el lado positivo de la batería conectada al circuito... en algún lugar cerca del cable rojo. Toque cualquiera de los lados de la conexión con el cable de conexión y el LED debe ir que permanece encendido. Se apaga si mueve el interruptor hacia adelante y hacia atrás. Si el LED no va en aquí están algunos puntos para verificar:
-La resistencia de 220R a veces se mezcla para arriba. Si su demasiado alto de valor el LED no enciende.
-Asegúrese de que el LED está encendido correctamente... sabia la polaridad. Mismo trato con el SCR....
-Los niños consumen a veces enormes gotas de soldadura que une los conductores del interruptor. Limpiar un soldador y pase entre las uñas.
-¿Existe el puente? ¿Si no es así, es un interruptor NC? (suelen tener botones negro...) Si no está seguro sobre el switch instale a un puente en el interruptor de pulsador NC y ver si soluciona el problema.
-Repasar todos los puntos de soldadura y asegúrese de que las juntas son todos perfectas. Empalmes de la soldadura fría son un verdadero dolor... mira bueno pero no realmente electrónicamente están uniendo las piezas. Puede corregir esto por recalentamiento sospechoso lugar, añadiendo estaño y dejarlo enfriar.
-Hacer que todos del cable existen puentes. Los niños olvidan! (llegado a eso... así que hago...)
Parece mucho tiempo para pasar de una parte del proyecto pero lo que he encontrado es que usted puede utilizar el tiempo para asegurarse de que todos los niños están atrapados y los circuitos están trabajando. Resolución de problemas lleva realmente mucho tiempo.
