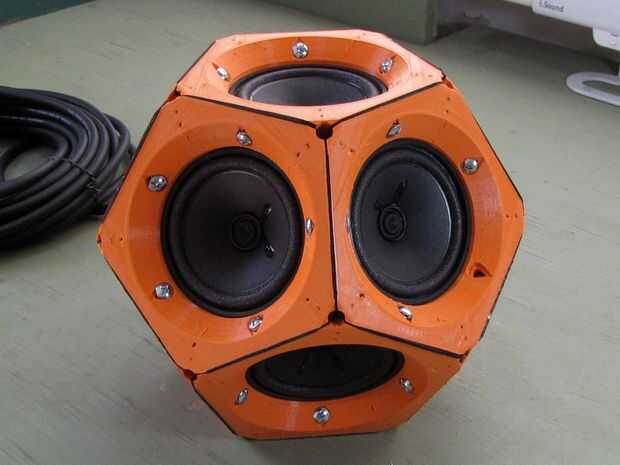

Paso 10: Crear tres grupos de cuatro
Para construir un "cluster", en primer lugar organizar cuatro módulos de altavoz boca abajo sobre la superficie de trabajo, como se muestra. Cada cluster contiene
un orador con un jumper rojo largo y un corto puente blanco,
dos altavoces con puentes blanco corto, y
un orador con un puente largo.
Tenga en cuenta, en la foto, el orden correcto de estos cuatro altavoces, así como las orientaciones correctas de los terminales de altavoz con respecto a ellos.
Emperna los cuatro módulos del clúster juntos a lo largo de sus cinco compartidos "interno". Dos módulos están conectados en cada borde por un "par acoplamiento" de los pernos machos y hembras y un par de arandelas split (uno bajo la cabeza del perno macho) y uno bajo la cabeza del perno femenino. Se trata de "arandelas"; Cuando comprimido, proporcionan una tensión constante con las roscas de los pernos para evitar que vibrando suelto con el tiempo.
Aplicar una junta a una de las dos caras trapezoidales a lo largo de cada borde "interior". No importa cuál de las dos caras es la Junta, pero si sólo Estás confundido copiar las fotos y a trabajar bien.
Para aplicar una junta, simplemente desprenda el forro adhesivo de espuma artesanales (que debe asumir el resto de la plantilla con él), alinee los bordes de la junta con los bordes del módulo y en su lugar con el pulgar. No te preocupes demasiado si la alineación no es perfecta. Cuando todo se coloca juntos, sólo los bordes laterales de las juntas será visibles, y estos se recortará al ras durante el montaje final. De hecho, es mejor errar en el lado de colgar demasiado junta el borde largo que tener el problema opuesto.
Ahora, press-fit un tornillo hembra en la cavidad escariada enfrente de cada junta. Los agujeros de perno y Avellanadores están diseñados para ser ajustados, estos pernos no deberían necesitar ayuda permanecer en su lugar. Si tienden a caerse, aunque no es gran cosa, sólo a hacer preparando todo alineados durante la operación de apriete un poco más complicada.

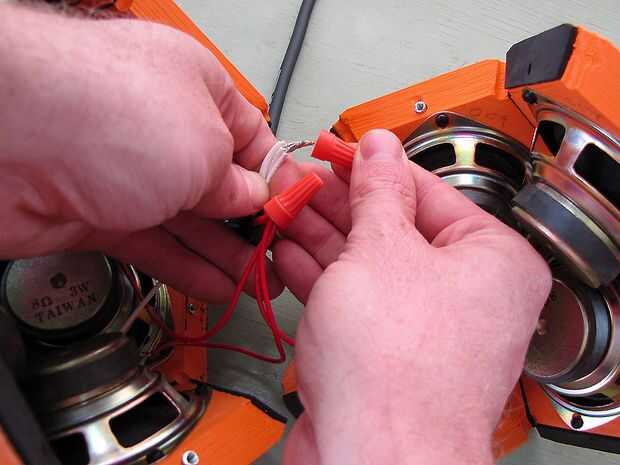

Ahora, proceder como se muestra en las fotos, su forma de trabajo alrededor de lo cluster, soldadura y pernos cada par de altavoces juntos antes de pasar a la siguiente. En cada caso, suelda el cable pre-instalado desde el terminal (-) de un altavoz libre (+) terminal de la siguiente. Como antes, el primer gancho el cable doblado, conserva a través del orificio terminal del altavoz soldadura ficha, luego apretar suavemente el gancho cerrado con un pequeño par de pinzas, antes de realmente aplicar la plancha.

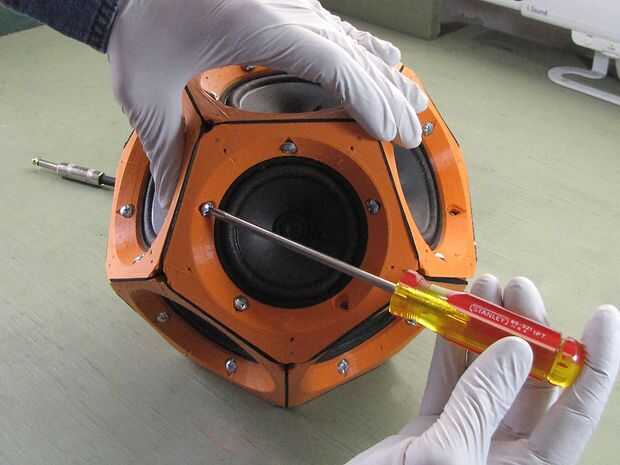

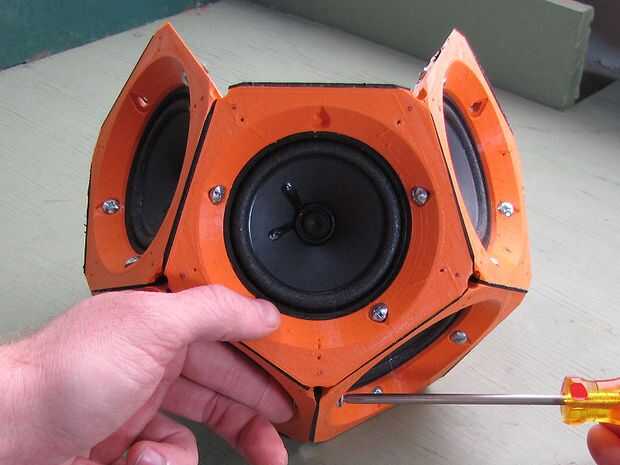

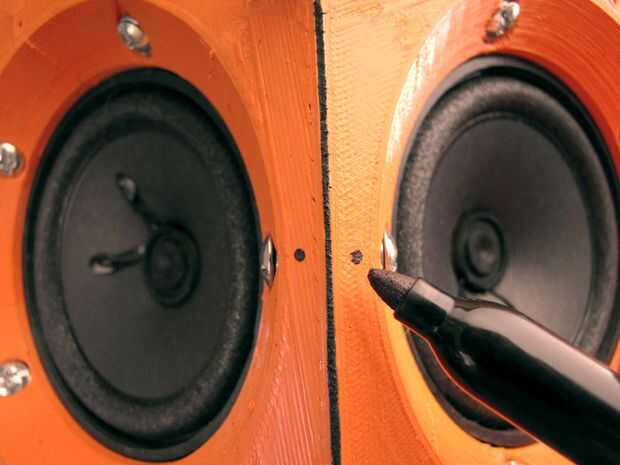

Una vez que la conexión es soldada, perno el correspondiente borde o los bordes juntos. No apriete los tornillos muy mucho en este punto. Asegúrese de que las roscas están comprometidas, pero la división arandelas no deben ser comprimido mucho. Una buena regla es solamente usar un destornillador, por el momento, apriete de un solo lado y deje de girar una vez la cabeza del perno opuesto comienza a girar. Los pernos no se aprieten "completamente" hasta que la matriz está completamente montada.

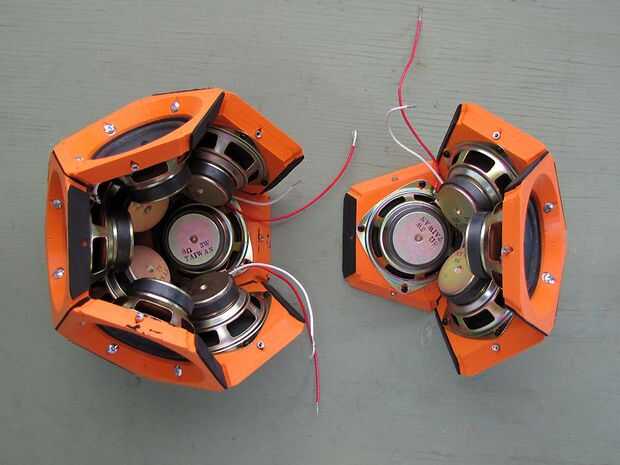

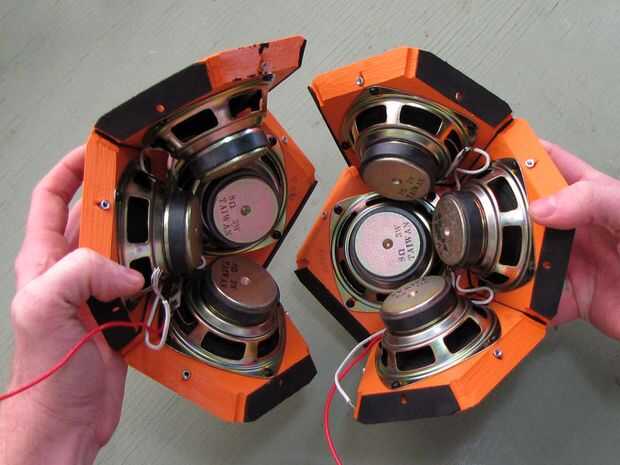

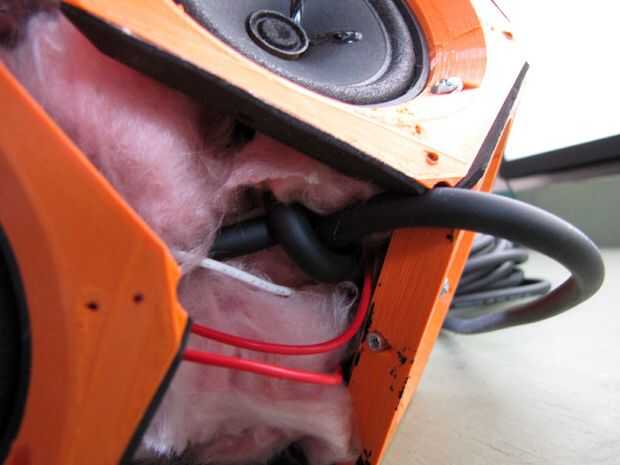

Una vez tienes un grupo de cuatro módulos soldados y atornillados entre sí como se muestra, salga de su multímetro y probar la resistencia de la serie a través de los cables rojo y blanco. Debe ser unos 30 ohmios. Si hay una mala conexión o el componente, ahora es el momento para averiguar sobre él.
Por último, trabajar su manera alrededor de la circunferencia del cluster, aplicar juntas a cada otro borde. No importa qué borde comenzar con, pero asegúrese de que es la misma, en relación con la punta roja, en cada uno de los tres grupos. Luego volver, como antes y encajan un tornillo hembra en cada borde que no tiene una junta.

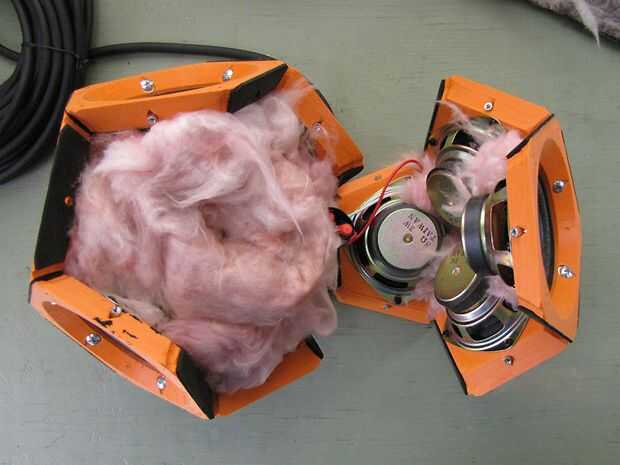

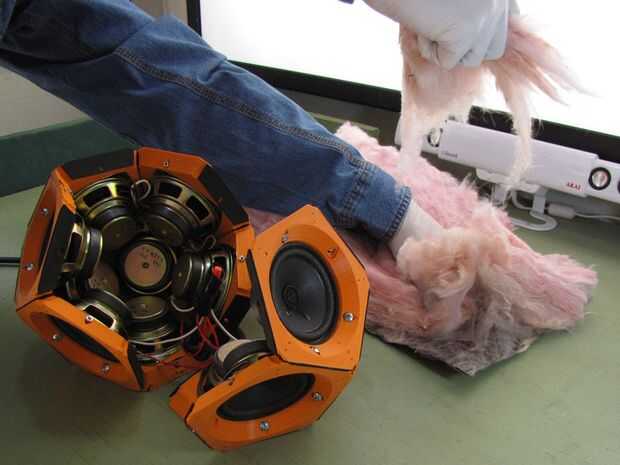

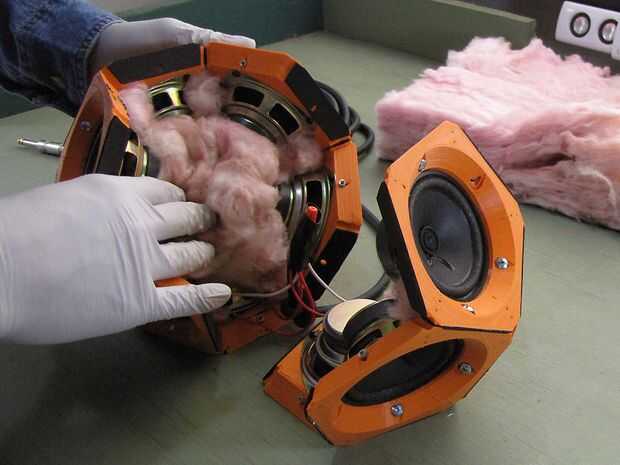

Repita este paso dos veces más para completar tres grupos de cuatro altavoces.
