Un altavoz dodecaedro para impresoras de escritorio (1 / 13 paso)

Paso 1: Un altavoz dodecaedro para impresoras de escritorio

a distancias de audición normales, un conjunto de doce altavoces dispuestos en las caras de un dodecaedro es una muy buena aproximación de una fuente sonora puntual, y las ondas sonoras que produce están muy cercanas a perfectamente esférico.  Un altavoz dodecaedro puede ser una herramienta útil en la investigación de la acústica y es sin duda un divertido juguete para sacar en las fiestas.  Están disponibles comercialmente, pero muy caro.  Algunas personas construcción sus propias, pero los ángulos compuestos impares y el alto grado de exactitud y precisión requerida en las partes hace difícil trabajar con herramientas manuales.  Pero es fácil para una impresora 3D.

Si tienes un RepRap, MakerBot,!, MakerGear, Ultimaker u otra impresora de filamento fundido adecuado, usted puede imprimir y construir este altavoz por menos de $100 en piezas y materiales.  Incluye altavoces, hardware, cables, cable, filamento plástico--todo.

La alta simetría del dodecaedro es susceptible de un diseño modular, y ésta consta de cuatro partes básicas: los módulos de cara, los enchufes del vértice, las juntas de borde y los embellecedores.  (Nota: estos modelos también están disponibles en Thingiverse.)  Las rejillas del altavoz están hechas de tela de pantalla de ventana de ferretería instalada en los marcos utilizando la tira de goma y una herramienta para el rodillo pantalla, al igual que una pantalla de la ventana residencial.

El conjunto montado altavoz pesa 5,6 kg, sin contar el cable y medidas 7.5", de cara a cara y 8,6" punto a punto. Los altavoces están conectados en un circuito serie-paralelo de híbrido que trae la impedancia serie total a unos 10 ohmios (otra vez sin contar el cable) que debe ser una carga cómoda para la mayoría de los amplificadores.

Partes no impresas ("vitaminas")

12 PC x altavoz, cuadrados, ferrita 3", 8 ohmios, 3W, Jameco SP83W

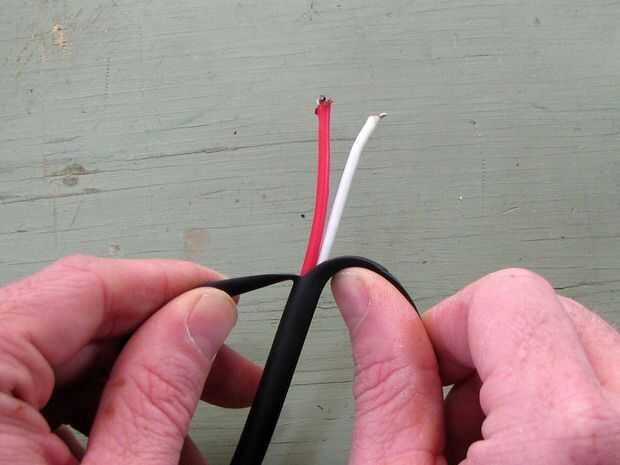

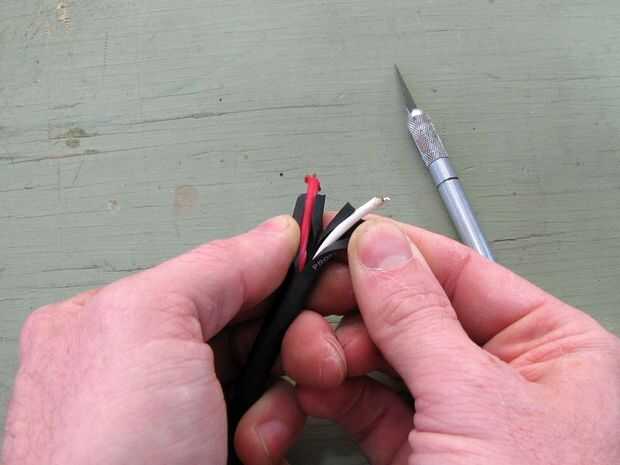

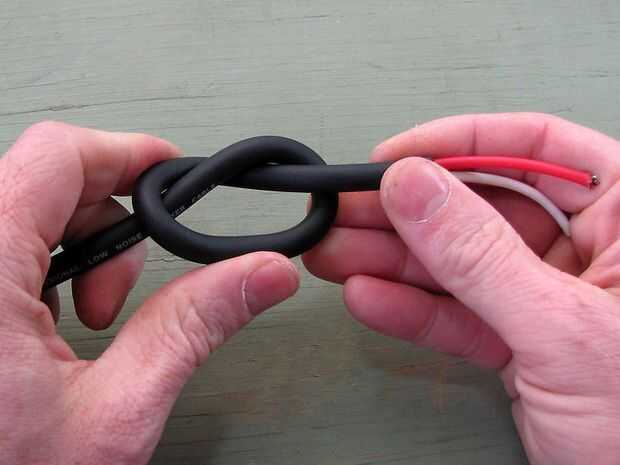

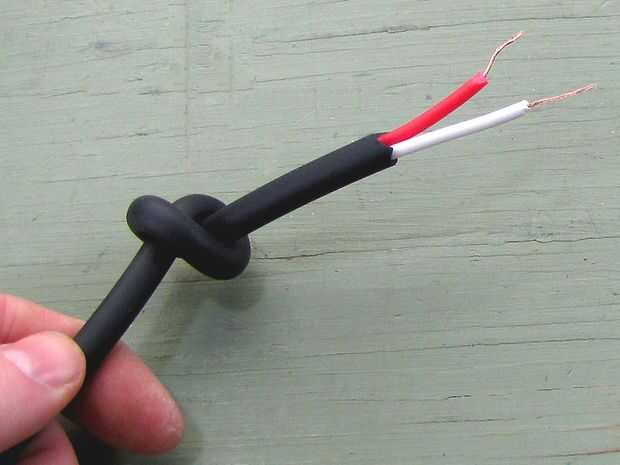

10 ft x instrumento patch cable 18 AWG conduce, como conquista sonido CS118
30 PC × sexo perno (jejeje), cabeza del braguero de combo, cinc plateado, 3/16" del barril, #6-32 x 3/8", Bolt Depot 14285
tornillo de máquina de × 30 PC, cabeza del braguero de combo, cinc plateado, #6-32 x 1/2 ", Bolt Depot 2887
× 60 PC split lavadora, #10, cinc plateado, perno Depot 3023
108 PC × madera tornillo, #4 × 1/4", óxido negro o el acabado de su elección, como 0402-PSK de McFeely
13 ft × pantalla spline, vinilo serrado, 1/8", negro o color de su elección, como Home Depot 3028737
pantalla de ventana de × 3 pies cuadrados, negro o color de su elección, como Home Depot 3003947
36 × hook-up de alambre, trenzado, 18AWG, blanco o color de su elección, como NTE
18 × hook-up de alambre, trenzado, 18AWG, rojo o color de su elección, como NTE
2 piezas x arte espuma, adhesivo, 8.5 × 5.5" hoja, negro o color de su elección, como embarcaciones de fibra
2 PC × tuerca para cables, naranja, como Ideal 73B
lana de vidrio x 1 pies cúbicos, como Owens Corning rosa
6 en cinta eléctrica ×

Herramientas

Impresora 3D - uso y recomiendo con entusiasmo el MakerGear mosaico M1, pero cualquier impresora de RepRap-tipo filamento fundido debería funcionar siempre y cuando tiene un volumen de construcción de 122 × 122 × 14 mm como mínimo.   Mina está equipado con una boquilla de la extrusora de 0,35 mm y una plataforma de construcción climatizada.  Imprimir en una placa de aluminio de 1/8 de cinta de enmascarar de pintor.  Para hacer modelos (CAD), usar Google SketchUp versión 8 con el plugin de su2stl de D. fresa para la importación STL / exportar funciones.  Para convertir modelos STL en instrucciones de máquina código de G (CAM), uso Slic3r de Alessandro Ranellucci (v 0.7.1).  Para realmente controlar la impresora (cliente), uso tirada de kliment.  Todo esto es software libre.

2D impresora (láser o inyección de tinta)
Multímetro y conduce
Soldadura de hierro
Antorcha de butano pequeña, como la del Chef Bonjour antorcha (opcional, para el pulido de llama)

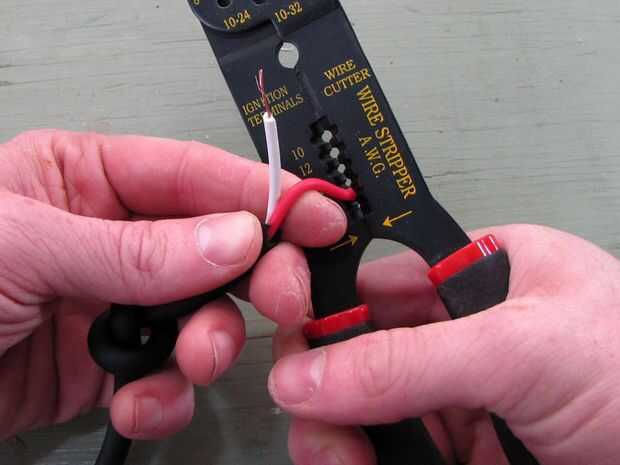

Peladores de alambre
Sacador de agujero, 4,5 mm, Puerto de carga #97715 (opcional, para perforar agujeros en las juntas)

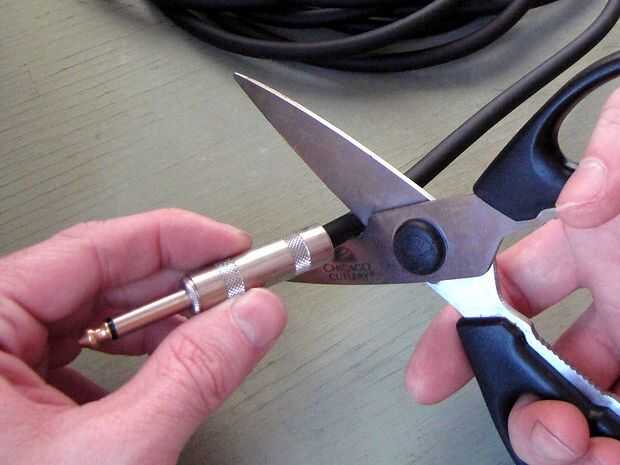

Tijeras
Resorte acero calza, como iSesamo (opcional, pero muy útil para quitar las partes de la plataforma de la construcción)
Destornillador hexagonal con base bit activado
#0 cuadrado hexagonal broca (requerido para los tornillos de McFeely)
Adicional destornillador Phillips (necesita dos destornilladores para apretar pernos de sexo)
Alicates de punta

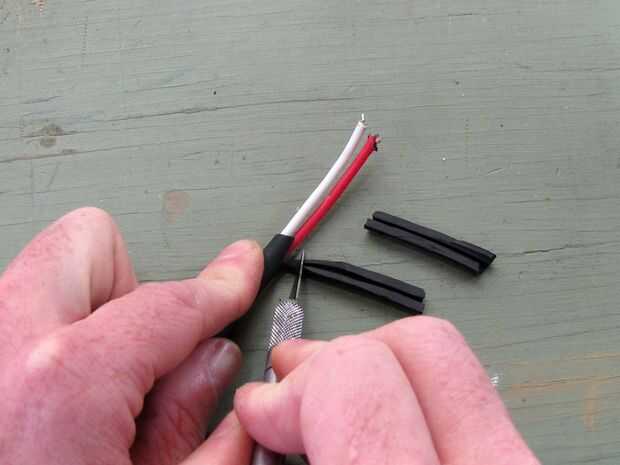

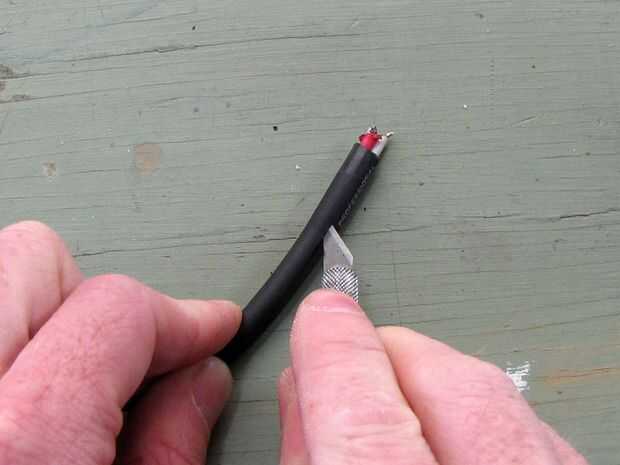

Cuchillo de la manía
Cortadores de alambre
Pinzas
Herramienta rodillo de pantalla (como primer línea #P 7503)
Marcador permanente Sharpie
1/8" varilla de metal, 6 pulgadas (opcionales, para la celebración de los enchufes durante el pulido de llama)
Camisa de manga larga (para la manipulación de lana de vidrio)
Látex, nitrilo u otros guantes de protección (para la manipulación de lana de vidrio)

Consumibles

Filamento plástico - mi extrusora tiene filamento de 1,75 mm de diámetro, y prefiero imprimir en ácido poliláctico (PLA).  Parámetros mi CAM necesita 185 metros de filamento que, en las densidades típicas de 1,75 mm PLA, debe pesar aprox. 560 g.  Así que un carrete de 1 kg debe ser mucho, si sólo desea imprimir un color.  Si imprime en múltiples colores, necesita aproximadamente 150 m/450 g de filamento para imprimir los módulos, 33 m/100 g para imprimir los marcos y 3 m/10 g para imprimir los tapones.   Ninguna de estas estimaciones de filamento incluye una asignación para errores de impresión u otras pérdidas, y en mi experiencia probablemente querrá añadir cerca de 10% para tener en cuenta estos.  Mi filamento vino de MakerGear.

1 x etiqueta de papel para imprimir, nuevo adhesivo, 8.5 × 11", 2 × media página cada uno, como Avery 8126 etiqueta
8 en el × de la soldadura, núcleo de resina 60/40, como alfa metales 13460
pintor de × 35 pies de cinta adhesiva, 1.5", para cubrir la plataforma de construcción
