Paso 8: Imprimir los módulos de cara
El módulo de la cara es el más grande de los tres tipos de piezas impresas. Medidas 122 × 122 × 14 mm y tarda unas 2,5 horas para extruir. En PLA, cada uno pesa unos 37 g y utiliza unos 12,4 m de filamento de 1,75 mm de diámetro. Yo mío impreso en naranja.

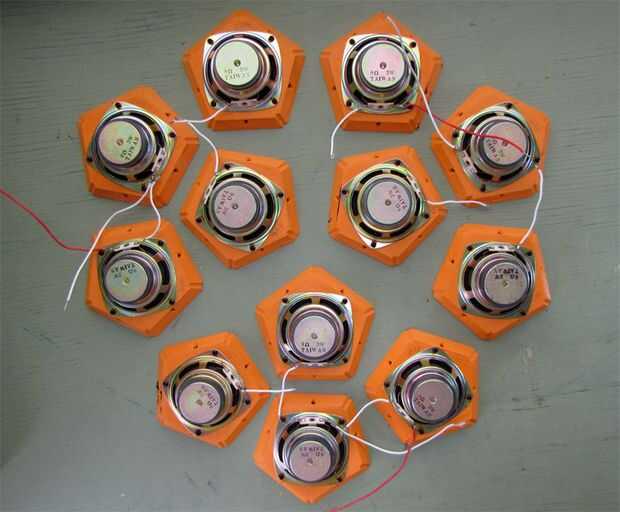

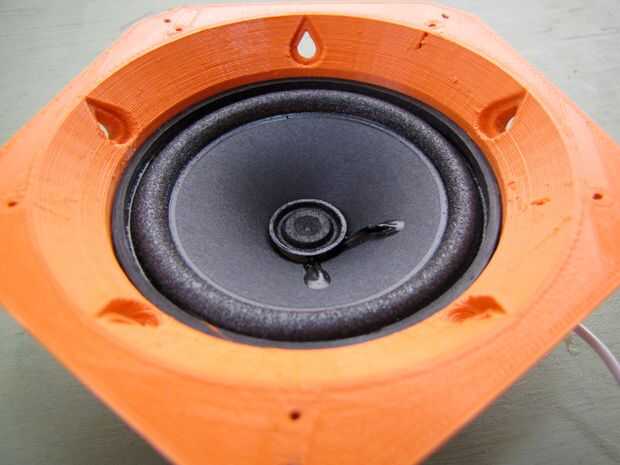

Tendrá doce de ellos, uno para cada altavoz. Geométricamente, el módulo de la cara es una sección corta de un cono pentagonal con huecos para el altavoz, los tornillos de montaje de altavoz, los tornillos de fijación de bisel y los tornillos que fijan a los módulos vecinos. Los agujeros tienen forma de "lágrima" para que se pueden imprimir sin material de apoyo. Cada esquina del Pentágono ha sido recogida en un pequeño semicírculo, para que los tres módulos adyacentes reunirán para formar un hueco cilíndrico donde se encuentran. Esto permite para el paso de un cable de señal del interior del gabinete, mitiga lo que podría ser lo contrario puntos peligrosos o propensas a desgaste fuerte en el gabinete montado y simplifica considerablemente el problema de conseguir un sello hermético en los vértices.
Si desea imprimir el cuerpo del altavoz en un color diferente, cambiar el plástico de la impresora ahora. Cortar el modelo STL e imprimir como antes. (Nota: este modelo también está disponible en Thingiverse.)

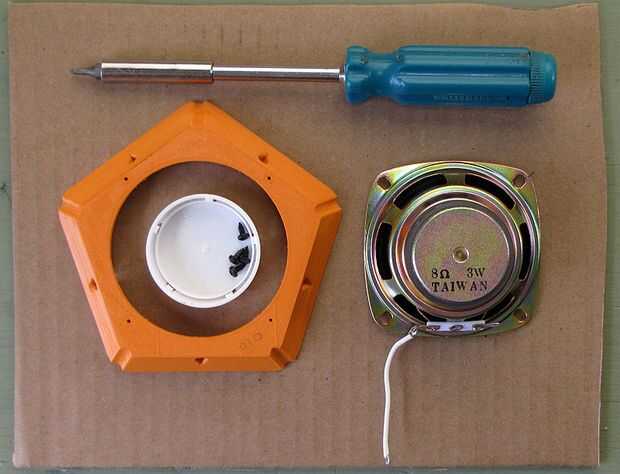

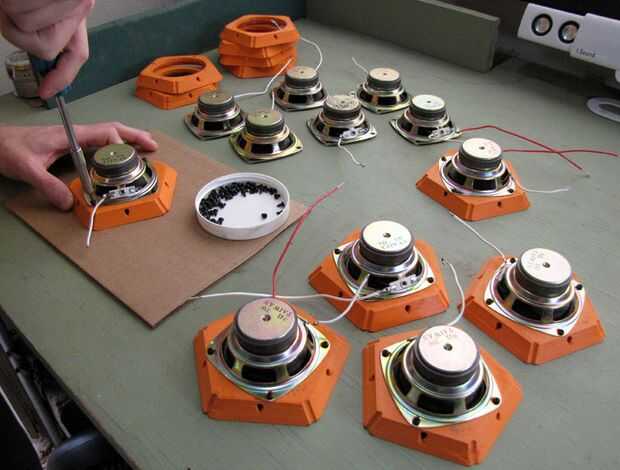

Después del primer módulo de la impresora, limpie cualquier flash, genera u otras imperfecciones de la superficie con un cuchillo de la manía aguda o una llama, luego verifique el ajuste contra uno de los altavoces. El cono debe encajar en el hueco central limpiamente, y debe poder girar el altavoz que los cuatro agujeros de montaje en la parte inferior del módulo se alineen con los cuatro agujeros de montaje en la brida del altavoz. Si el altavoz se ajusta, imprimir los restantes once módulos que el anterior. Tómese un minuto para revisar cada módulo contra un altavoz derecho después se imprime, en caso de algo salga flojo con su impresora entre la impresión primera y la última
