Un anemómetro de registro de datos autónomo (3 / 11 paso)

Paso 3: Interruptor óptico

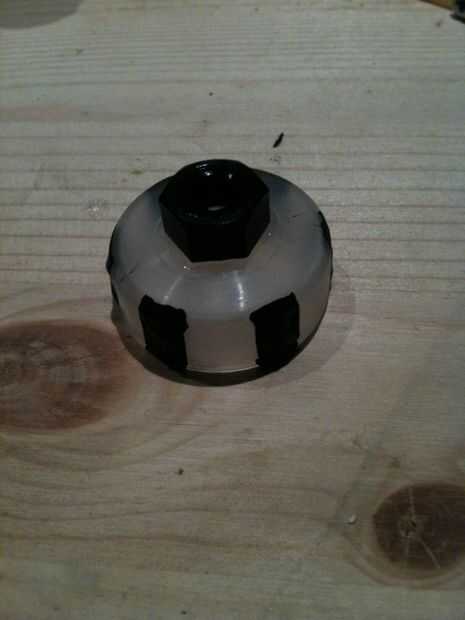

a medida que el rotor gira, su rotación es contada por un interruptor óptico.  Pensé acerca del uso de un disco, pero eso significaba que tendría que conectar el detector y la fuente de iluminación vertical, que sería muy difícil de montar.  En cambio yo por montaje horizontal y encontrado algunas pequeñas tazas que van en la parte inferior de las sillas para proteger suelos de madera.  He pintado y grabado de seis segmentos, que me daría doce cantos (casi) uniformes, o 12 pasos por revolución del rotor.  Pensaron en hacer más, pero no estaba muy familiarizado con la velocidad del detector o el campo de visión de su óptica.  Es decir, si fui demasiado estrecho, el LED podría arrastrarse alrededor de los bordes y activar el sensor.  Esta es otra área de investigación no seguir, pero sería bueno explorar.

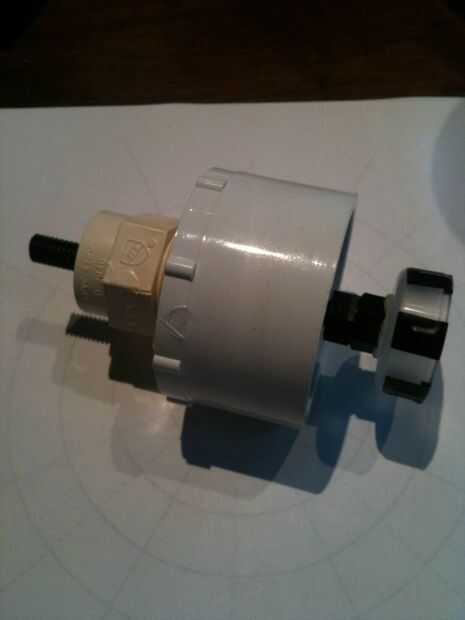

He pegado la Copa pintado a una tuerca y sujeta al extremo del eje.

Materiales:
Lo de Copa Presidente pierna protector de Home Depot
Pintura negra
