Paso 6: Construir el sensor óptico

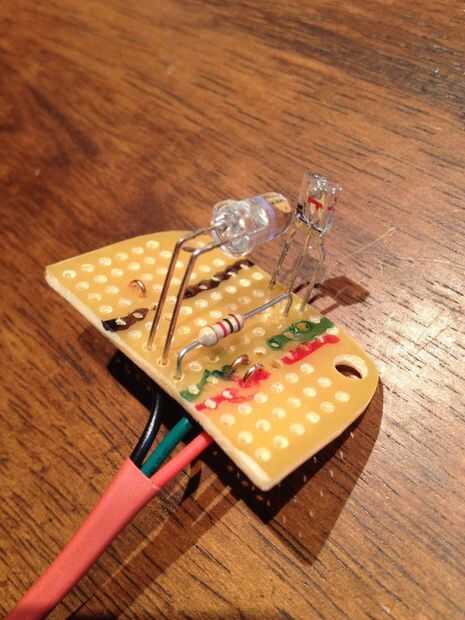

La idea es que este circuito se monta debajo de la Copa del rotor, que interrumpe el rayo como giros, generando transiciones lógicas para cada borde. No tengo una buena idea de cómo esto fue montado. Básicamente había pegado dos desplazamientos plástico al acoplamiento del PVC base inferior y atornillar en ellos desde arriba. Tuve que moler abajo de los bordes de la Junta para que se ajuste perfectamente.
Aún no tengo un esquema para ello, es muy fácil: sólo funciona con una resistencia de 1 k desde Vin y alambre hasta que el LED está siempre encendido y la salida del detector es en su pin en.
Materiales:
1 940nm LED
resistencia de 1 k
1 sensor OPTEK OPL550
1 enchufe de tres pines (hembra)
1 1.5" x1.5" placa de circuito
Varias longitudes de cable
Encogimiento de calor tubo si te gusta los cables incluidos
