Paso 4: Conectar a la placa de prototipo

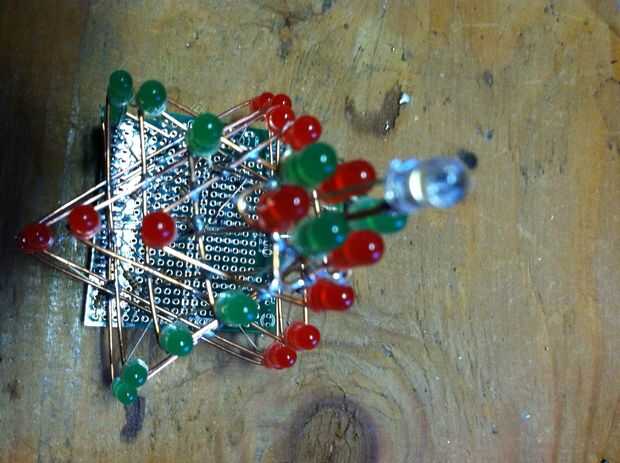

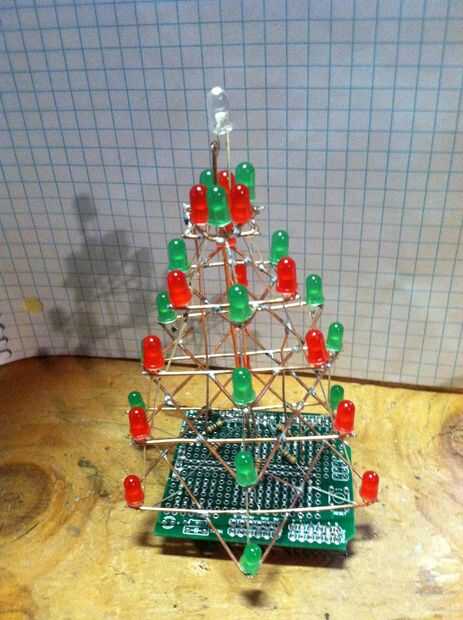

Los cátodos de la curva de la capa inferior del árbol hacia el interior. Luego doblar cada uno de los conductores a encontrar un agujero en la placa de prototipo. Es mejor si los orificios elegidos ya están conectados a otro orificio. Esto facilitará las conexiones a Arduino, pero probablemente no podrás hacerlo en todos los casos. Una vez que los seis de los cátodos se insertan en el protoboard soldarlos en el lugar.
Tomar seis longitudes de alambre de cobre de pequeño calibre. Uno de ellos obtiene soldado al ánodo del LED blanco en la parte superior del árbol. El otro extremo es soldado a una conexión en la placa de prototipo. Para las otras cinco longitudes, forma un gancho en un extremo y a uno de los marcos de cobre de la soldadura. Debe haber un cable por cada nivel. Suelde el otro extremo en un punto libre en el protoboard. Asegúrese de que ninguno de estos lleva o los cátodos están conectados entre sí en el protoboard.
Usted tendrá que elegir resistencias adecuadas para tus LEDs. Encontré que resistencias de 10 ohmios funcionó bien para los LED verdes y 1k ohm trabajó bien con los LEDs rojos. Esto dio a aproximadamente el mismo nivel de luz de los LEDs y mantiene el flujo de corriente lo suficientemente bajo como para evitar gravar el Arduino.

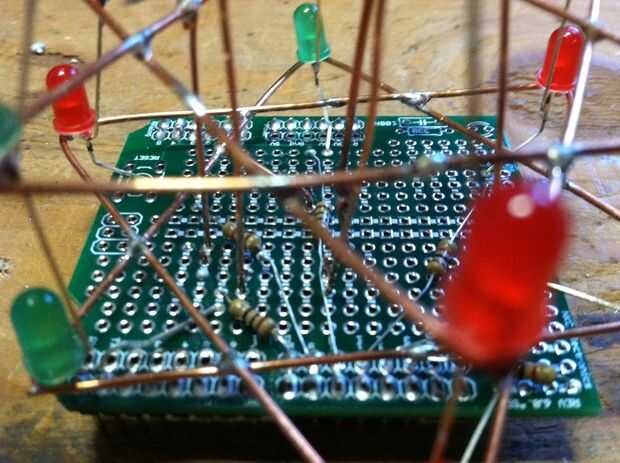

Dado que las resistencias se empareja el color de los LEDs tenían que conectarse a las 'columnas', es los cátodos. Para ello soldado un extremo a cada una de las patas de las columnas y el otro extremo a uno de los pines digitales en el protoboard. Para simplificar la vida usé pernos digitales de 8 a 13. Como se puede ver en las fotos lo hice en la parte superior de la protoboard. También intentó mantener alternativamente como uno se mueve alrededor de los lados del árbol. Esto hace un poco más simple la programación.

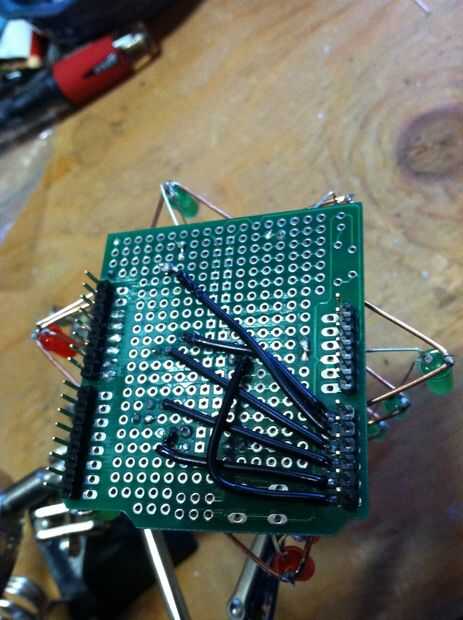

Usé alambre de calibre pequeño para conectar las capas a los pines analógicos de la protoboard. Puesto que los pines analógicos pueden funcionar como pines digitales esto mantuvo los dos conjuntos de líneas separada y hace un poco menos confuso. Conecté la capa superior (el LED blanco) a A0, entonces movido hacia abajo de la matriz con capa dos atado A1 y así sucesivamente. Como se puede ver me encontré estos cables en la parte inferior de la protoboard. Otra vez trataba de mantenerla limpia.
