Paso 4: Sistema de riego

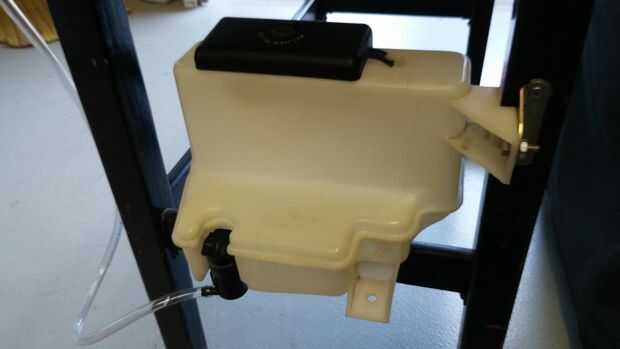

Teníamos un depósito de agua y motor adjunto ahí era de pulverizadores de parabrisas de un coche. Éstos son perfectos para un proyecto que ya funcionan con 12V CC y las bombas son más de lo suficientemente potentes como para esta aplicación. Si usted necesita uno de estos, simplemente ir a un desguace y coge uno. No espero que cuestan más de $10 para todo.

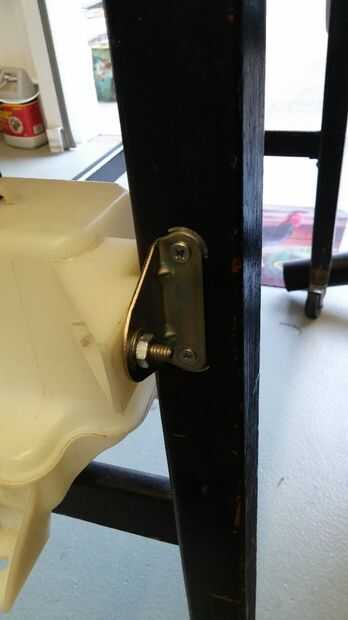

Para empezar he puesto mi tanque en una vieja mesa que teníamos de mentira alrededor de la casa. Esta tabla fue convenientemente sobre ruedas que era una ventaja añadida. Había montado el depósito + motor en el lado de la mesa con tornillos y un soporte en L.

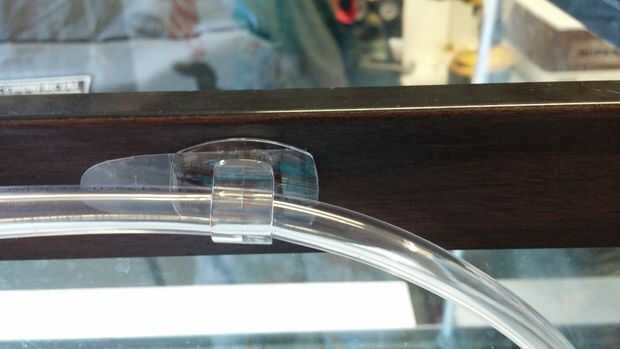

Os adjunto a continuación un tubo del motor (creo que el motor utiliza un tubo de 3/8"), y usar unos adaptadores de tubo que tenía por ahí, mis tubos después de cortar a la longitud correcta. Encontré que los titulares de cable comando tira eran perfectos para la celebración de los tubos hasta el tanque. Encontrar todas estas piezas en cualquier ferretería, idealmente Lowe o Home Depot.

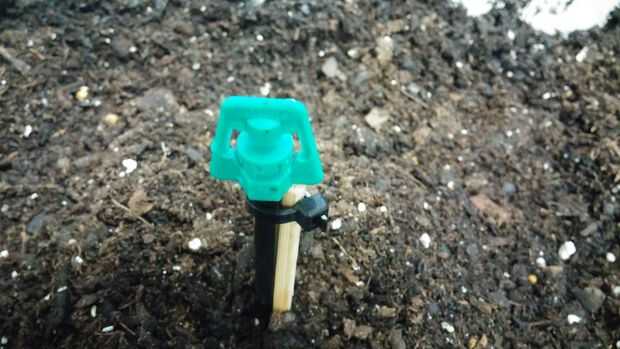

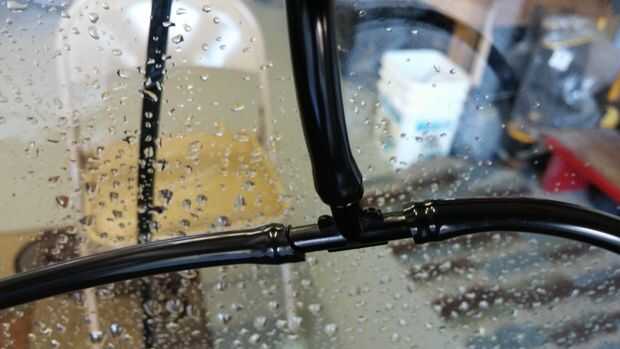

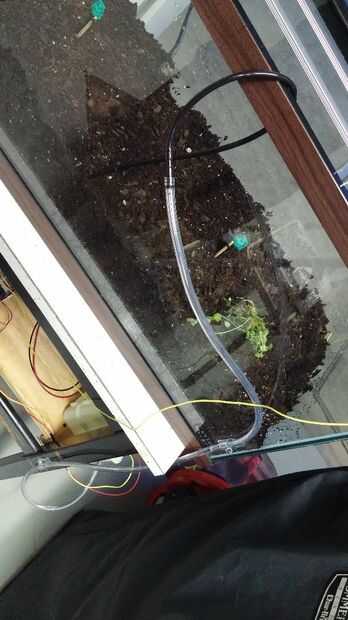

Corrí el tubo desde el motor a un adaptador de tubo separador debajo del suelo, luego cada uno para el pulverizador de 360 grados. Para los pulverizadores sólo utiliza una amarra y asegurado al tubo + rociador a palillos asomando de la tierra.

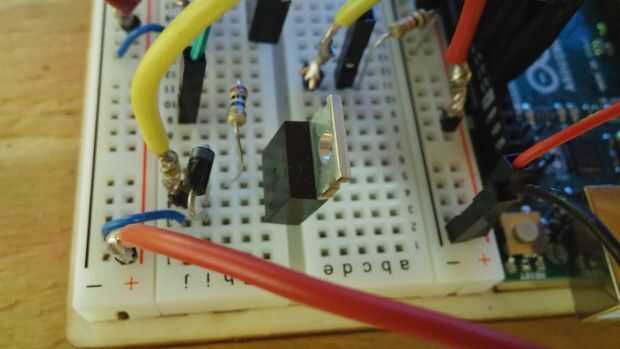

Se conecta un cable desde el motor al "drenaje" en el transistor NTE2395. Elegí este transistor debido a su capacidad para manejar alta corriente entre drenaje y fuente y su capacidad de dispersión de calor. Quemé un par de transistores diferentes antes de aprender esto. El otro cable del motor se conecta directamente a 12V en la placa. El «código» en el NTE2395 está conectado a tierra, y la "puerta" está conectada al pin digital de Arduino a través de un resistor de 10M. Cuando Arduino enciende 5V a través de la puerta, se cierra el drenaje y la fuente, permitiendo que la corriente fluya de la batería de 12V y a través de la bomba.
Os adjunto un diodo IN4007 (es barato), en paralelo con el motor de la oleada de apagar el motor. El motor es un inductor, por lo que significará un cambio en el voltaje que el motor quiere resistir ese cambio mediante la creación de una fuerte tensión en la dirección opuesta , razón por la cual el diodo parece colocarse hacia atrás en el circuito al principio. No olvides esto o que puedan perjudicar su Arduino!
Por último he añadido un botón en modo puedo regar las plantas cuando quiera. Simplemente conéctelo a un pin digital de Arduino con un resistor de 10K.
