Paso 6: Sensor de temperatura, Sensor de luz y la pantalla LCD.
Me decidí a montar estas tres cosas en un circuito separado fuera del tanque para evitar cualquier posibilidad de agua en ellos. Entonces colgué lo fuera del tanque en un lugar visible por lo que pude leer la pantalla LCD. Los tres de estas cosas, cables y partes en este circuito provienen el Arduino Starter Kit.

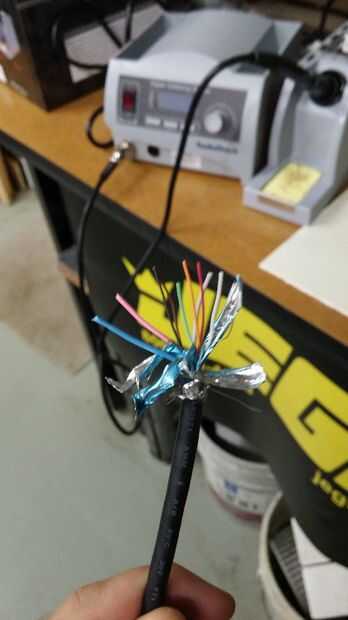

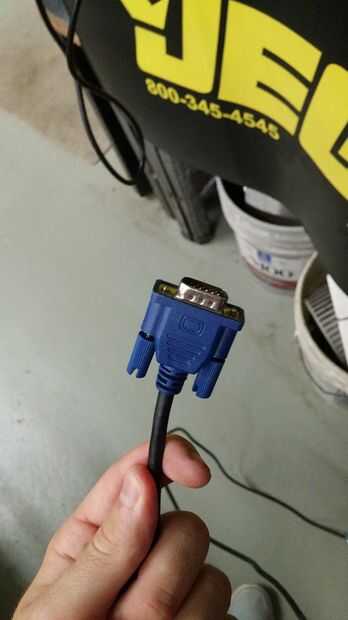

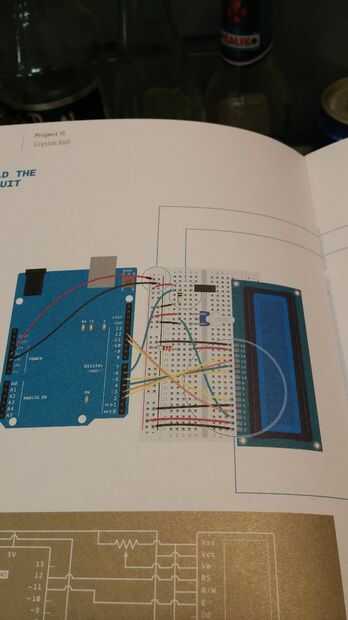

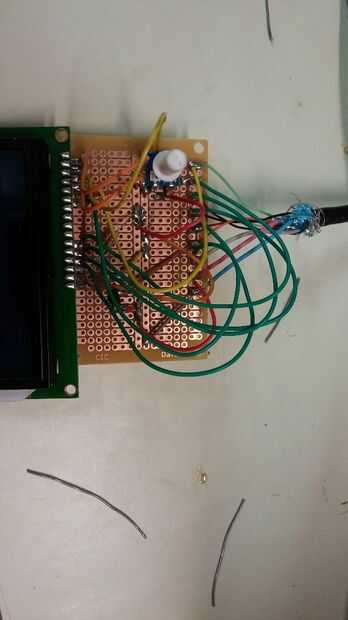

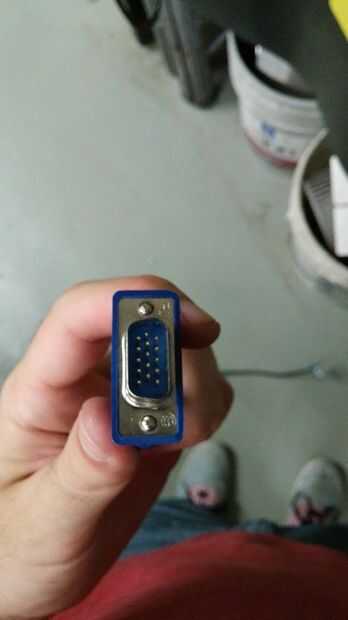

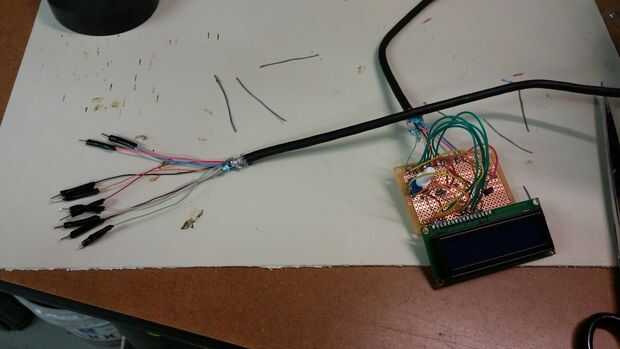

Para conectar este circuito a la placa y Arduino, usé y equipo antiguo cable del monitor. Una vez más, sólo tiene que utilizar lo que tienes ahí! Se sorprenderá de cómo se puede reutilizar "basura". Cortar el extremo del cable para desnudar los alambres, luego soldar los cables a mi placa (la pantalla utiliza bastantes cables!). Más o menos seguí el esquema del libro de kit de arranque para conectar la pantalla LCD.
El sensor de temperatura fue sólo un TMP36 estándar, que cambia en función de la temperatura de la resistencia. Luego leer el voltaje a través de la TMP36 con un analógica en el pin y convertir esto a una temperatura. El fotoresistor funciona casi de la misma manera, excepto con luz. Conectado una resistencia de 10K en serie con la fotorresistencia y otro análogo en el pin nuevo para asegurarse de que limite la corriente a través de los pines de Arduino.

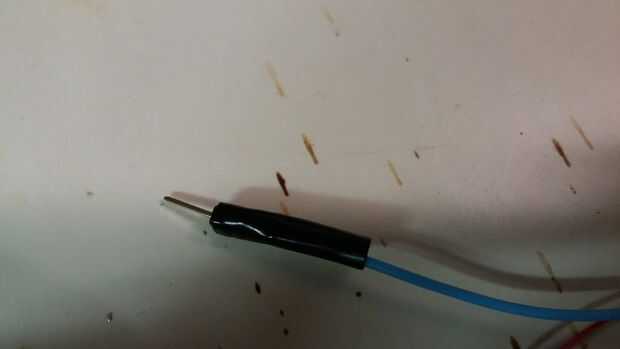

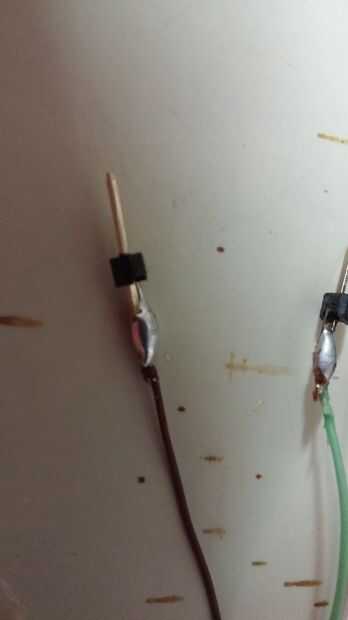

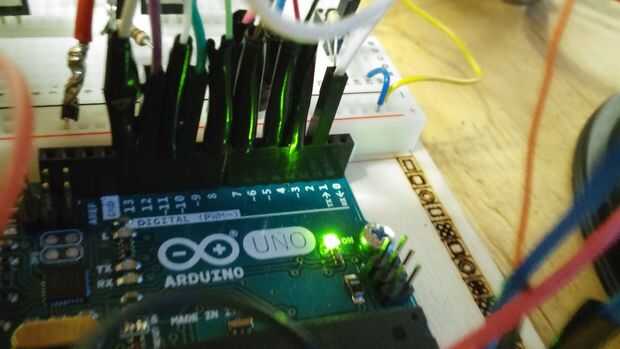

Soldadura hombre patillas de Arduino para cada cable en el otro extremo del cable así que nos podemos conectar en el Arduino. Envuélvase en cinta aislante para que no toque nada que no. Seguridad primero!
La tensión positiva para todo en este paso es el ARDUINO 5V, 12V no. Cosas probablemente soplará para arriba si usted utiliza 12V.

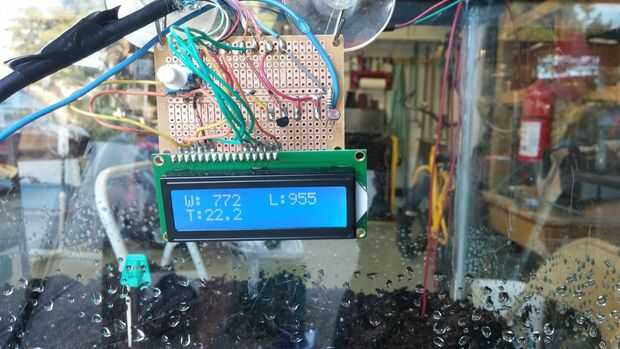

En la imagen, W es "Agua", L es la "Luz" y es "Temperatura (C)".
